2. Job 编制器 PRG-NXTS-009S1
20 NXT 系列 编程手册
Optimization - Wafer
项目名 说明
Optimize Collet 设置是否通过优化进行顶起筒的配置。
Yes: 优化顶起筒的配置。
No: 不进行顶起筒的优化。使用设置的顶起筒配置。
Optimize PP Nozzle
Changer
设置是否通过优化进行 PP 吸嘴的配置。
Yes: 优化 PP 吸嘴的配置。
No: 不进行 PP 吸嘴的配置。使用已设置的 PP 吸嘴的配置。
Optimize Shuttle Pad 设置是否通过优化重新排列 Shuttle Pad。
Yes: 重新排列 Shuttle Pad。
No: 不进行 Shuttle Pad 的重新排列。使用设置的 Shuttle
Pad 配置。
备注 )设置为 [Yes] 时，重新排列配置的 Shuttle Pad。未
配置的 Shuttle Pad 无效。
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 21

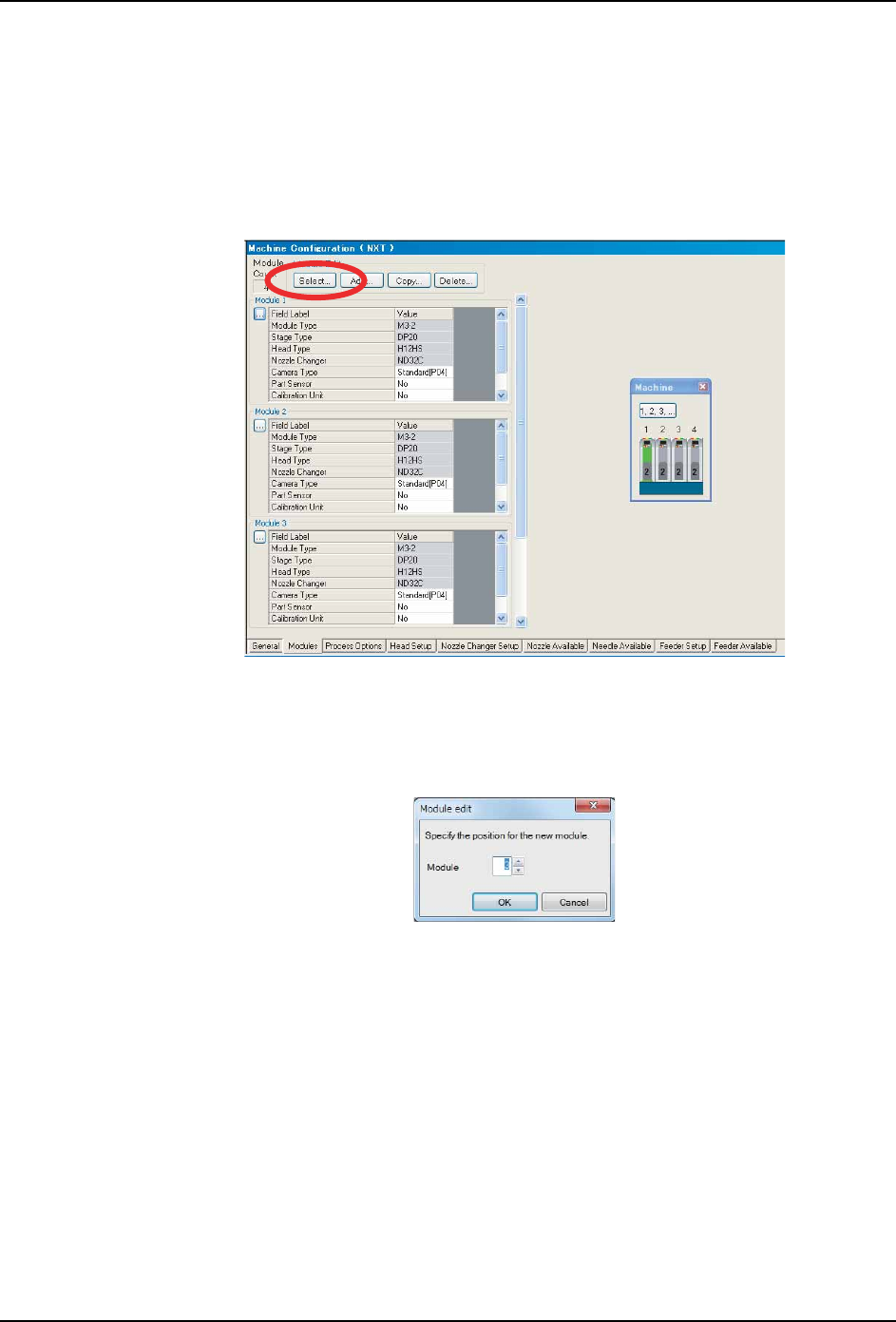

2.4.2 模组设定
说明关于模组配置的设定方法。
1. 请单击 [Machine Configuration] 窗口下方的 [Modules] 标签页。
2. 从 [Module Edit] 组中点击 [Select]。[ 机器配置 ] 对话框显示机器配置。
·单击[Machine Configuration] 对话框内的模组，在信息区中显示所选择的模组。
3. 按照以下顺序设定实际使用的机器配置。
a. 追加机器时，请在 [Module Edit] 群组中单击 [Add]。显示出 [Module edit] 对话
框。
b. 指定机器追加位置。请指定模组编号。
c. 点击 [OK] 追加模组。
01PRG-0054Ea
01PRG-0303E
2. Job 编制器 PRG-NXTS-009S1
22 NXT 系列 编程手册
4. 设定模组配置。各模组数据中点击左侧的 [ ] 键，请从对话框选择工作模组类型、头
类型、Stage 类型、Nozzle Changer 类型。
注意
·以下组合时无法混载模组。
·也可以在 Field 选择各 Unit，但做无效设定时文本会显示红色及无法执行优化。
5. 请参考以下表格中的说明，必要时，也请进行背景为白色的其他项目的设定。
NXT-2 和 NXT-2c
NXT-2 和 NXT-3c
NXT-3 和 NXT-2c
NXT-3 和 NXT-3c
01PRG-0305
01PRG-0306E
