PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 25
Separated Reject
Box
选择分类废弃箱的种类。
Select Inspection 选择检查工作头的检查内容。
Existence： 有无检查
Position： 位置偏移检查
Direction： 极性检查
Foreign Object： 异物检查
备注 )Select Inspection 不对应 NXT-3 和 NXT-3c。
Conveyor Type 选择 M6S 模组用的搬运轨道的种类。
Standard： 通用搬运轨道
Single S： 单搬运轨道 S
Extended Conveyor： 扩张搬运轨道
备注 )Conveyor Type 不对应 NXT-3 和 NXT-3c。
Panel Height
Sensor
设定使用于 Panel 高度测定传感器的种类。
None：未搭载 Panel 高度测定传感器。
LED：搭载 LED 型传感器。
PH2：搭载激光型传感器 （PH2）。
Panel Height
Measurement Mode
设定电路板高度传感器的运用方法。Height Offset：进行
电路板高度补正 Warp Check：进行电路板翘曲确认 Both：
两种都进行。
Protruding Part
Panel Conveyance
设定元件超出电路板时是否每个模组都进行电路板搬运。
Yes：进行元件超出电路板搬运 No：不进行元件超出电路
板搬运
Vision Board 设定影像处理电路板的种类。
备注 )Vision Board 不对应 NXT-3 和 NXT-3c。
Perform Paired
Module Production
设定是否进行 M3 模组的双模组生产。
Yes： 进行双模组生产
No： 不进行双模组生产
备注 )Perform Paired Module Production 不对应 NXT-
2c。
Panel Stopping
Position Offset
为了进行双模组生产 （或者 M6-2SP 模组的生产），想要在
初始位置以外的位置停止电路板时，请指定位置修正值。
如果设定了正值，向左侧偏移，如果设定了负值，则向右
侧偏移。
Panel Stopping
Position Offset2
在 M6-2 扩展轨道模组生产大型电路板时，请设定电路板停
止位置 Offset。正数为向左侧偏移，负数为向右侧偏移。
项目名 说明
2. Job 编制器 PRG-NXTS-009S1
26 NXT 系列 编程手册
6. 要把在 Job 设定的模组配置注册为标准设定时，执行工具栏的 [ 文件 ]-[ 机器环境反映
为标准值 ]。

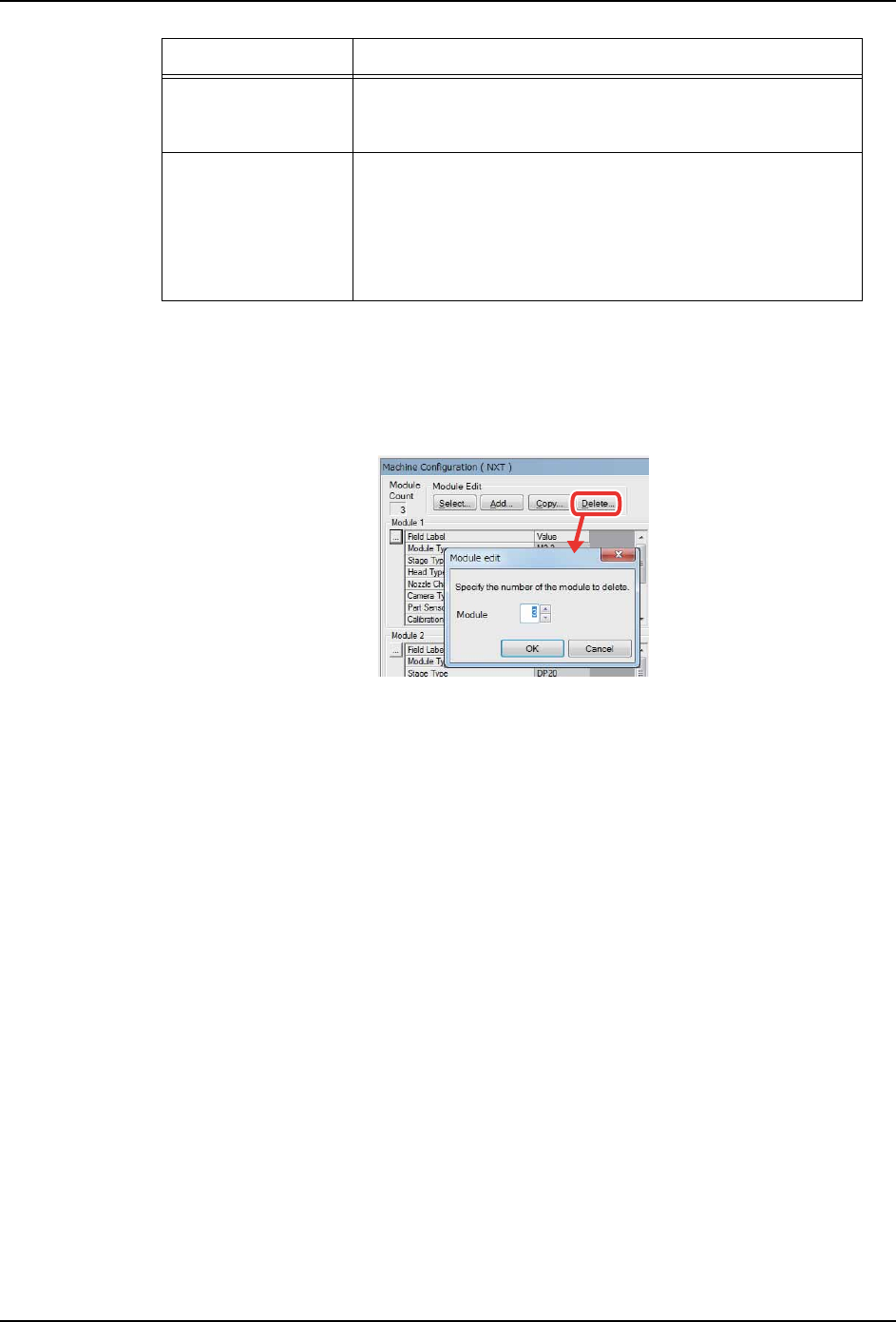

7. 删除机器时，在 [Module Edit] 群组点击 [Delete]。在 [Delete Machine] 对话框选择
删除机器的编号，点击 [OK]。
Actual Cycle Time
Difference
如果模组的计划周期时间与实际周期时间之间存在差异，
则要进行此项设置。该项指定这两个周期时间之间的差
异。
LCR Unit 设定是否搭载 LCR 检查单元。
Yes：搭载。
No：不搭载。
注意 ) 此功能在生产中使用时，需要辅助软件上的设定。
项目名 说明
01PRG-0307E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 27
2.4.3 进程选项的设定
进行进程选项设定。

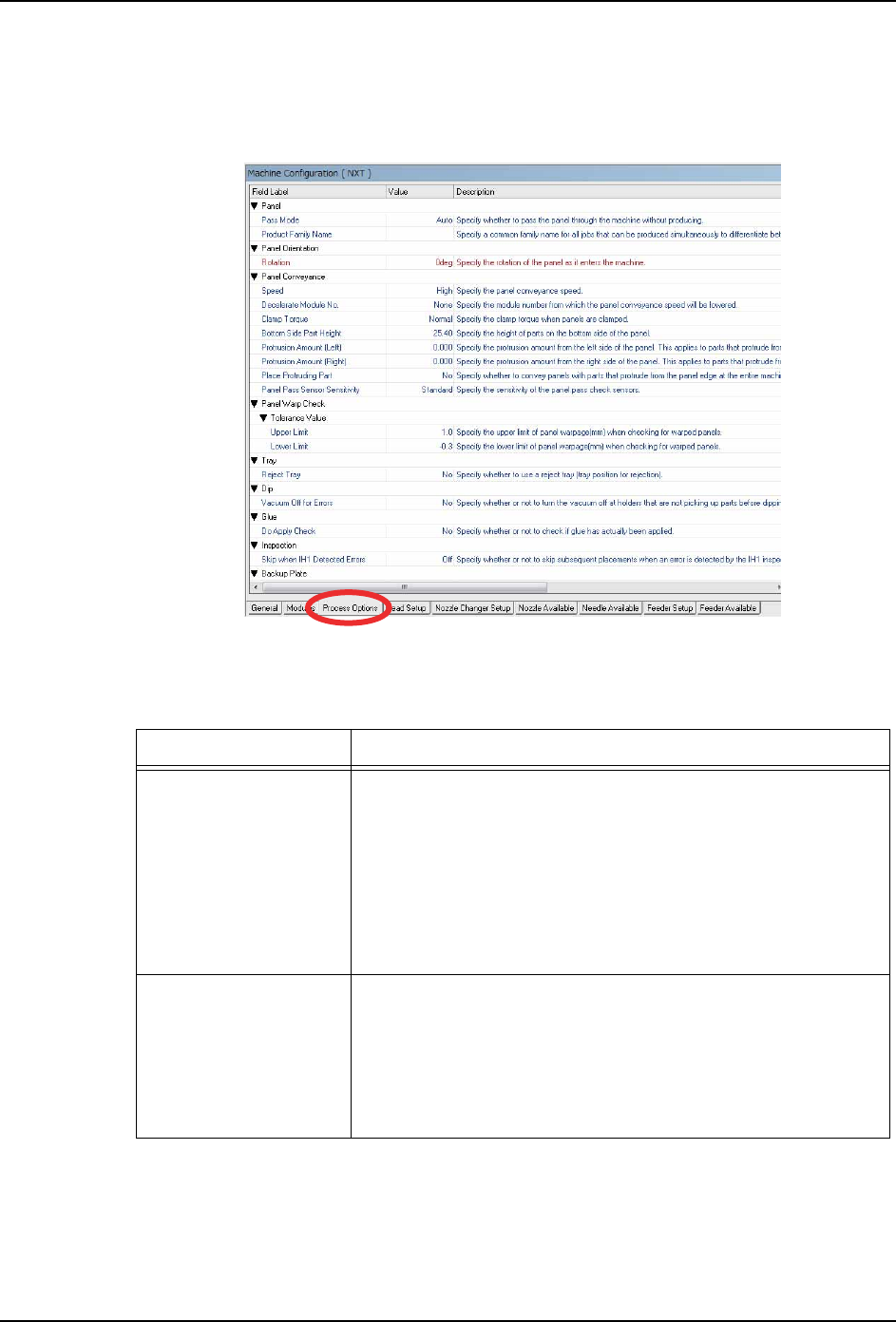

1. 请单击 [Machine Configuration] 窗口下方的 ［Process Options］标签页。
2. 请参照以下表格的各项目进行设定。
Panel
项目名 说明
Pass Mode 不进行生产，有使用 Conveyor 的机器时设定。
On：启用 Pass Mode。
Off：关闭 Pass Mode。
Auto：自动设定 Pass Mode。
注意 )生产中使用此功能时，需要在 Accessories Software
设定。
Product Family Name Lane1 及 Lane2 同时生产不同电路板面时，请输入 Family
Name。
只有一样的 Family Name 才可以同时生产。不同的 Family
Name 无法同时生产。
在 Family Name 没有输入的 Job，可以同时生产。
01PRG-0055Ec
