PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 57 先在料盘箱 A 生产，料尽时在料盘箱 B 生产 2 个料盘箱安装同样的元件， 料尽时移动料盘箱进行生产。 可以对生产中发生料尽的 料盘箱 进行补料。 Job 的设定 1. 进 行优化后，请确认 [Feeder Setup] 是否在料盘箱 A 配置了需要的元 件。还有料盘箱 B 什么也没有配置。 B A 01SYS-0328Sb ݳԦ$֯⭘ѝ 1 A C A…
2. Job 编制器 PRG-NXTS-009S1
56 NXT 系列 编程手册

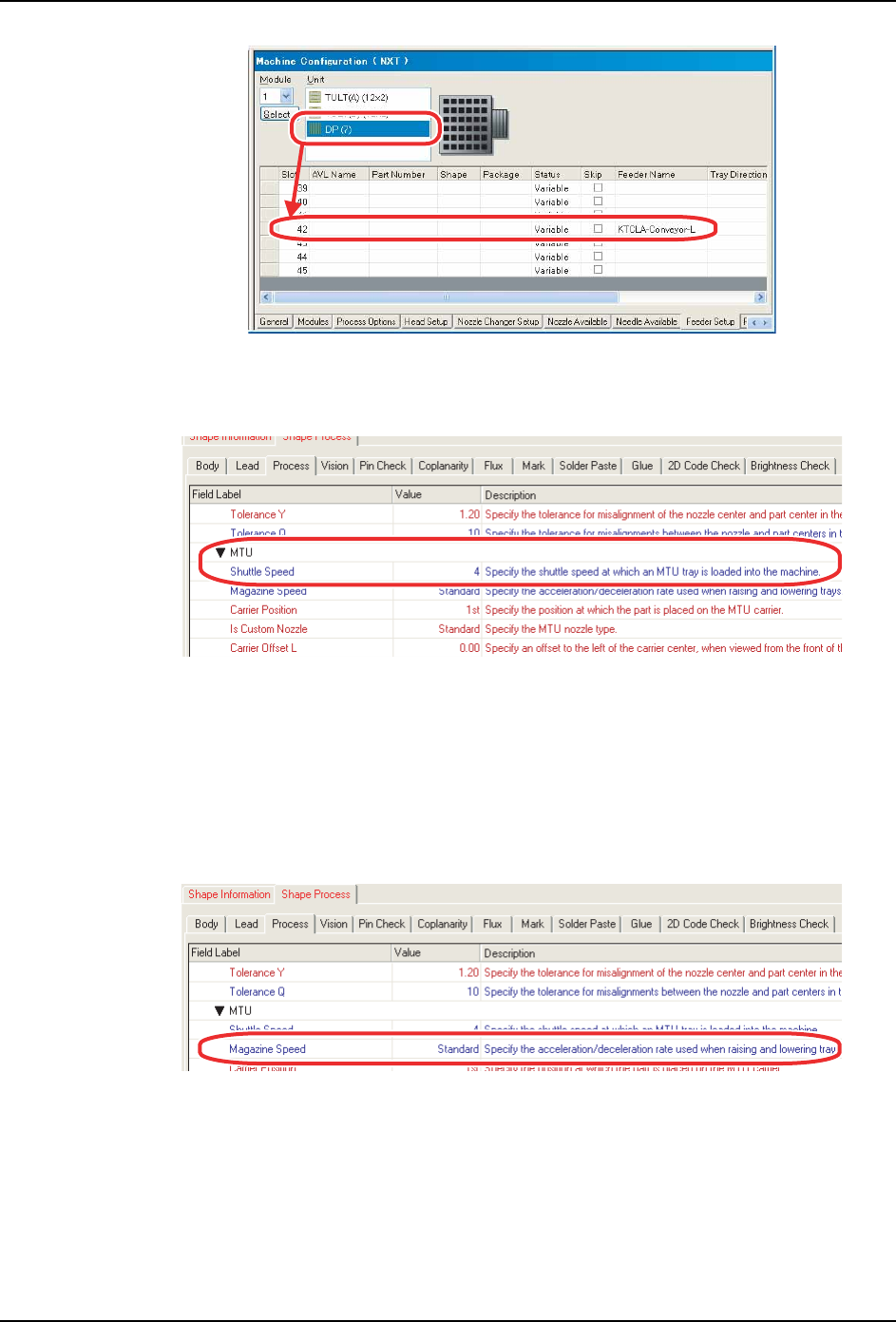

3. 请对所有的料盘元件在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元
的 Shuttle Speed。
4. 针对所有的盘装料在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元的
动作速度。
- [Process]
- [Shuttle Speed]： 4 （默认值）
※设定范围是1～5个等级。1是最慢,数值越大速度越快。
- [Process]
- [Magazine Speed]： Standard （默认值）
※ 设定范围是 [Standard]、[Mid]、[Low]3 个等级。请设定为可以稳定供应
的速度。
01PRG-0162E
30PRG-0196E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 57
先在料盘箱 A 生产，料尽时在料盘箱 B 生产
2 个料盘箱安装同样的元件，料尽时移动料盘箱进行生产。可以对生产中发生料尽的料盘箱
进行补料。
Job 的设定
1. 进行优化后，请确认 [Feeder Setup] 是否在料盘箱 A 配置了需要的元件。还有料盘箱 B
什么也没有配置。
BA
01SYS-0328Sb
ݳԦ$֯⭘ѝ
1
A
C
A'
C'
E
E'
B
D
B'
D'
F
F'
C
A'
C'
E
E'
B
D
B'
D'
F
F'
ݳԦ$ሶᯉቭ
2
⏝别的Magazine生产
3
0DJD]LQH$
0DJD]LQH%
0DJD]LQH$%ྛᏳྠ样的产品ࠋ⏕产时从任意Magazine供应元件ࠋ
⏕产中发生料尽时，切换Magazine继续生产ࠋ
这时发生料尽的Magazine进行补料ࠋ
C
A'
C'
E
E'
D
B'
D'
F
F'
A
01PRG-0127Eb
2. Job 编制器 PRG-NXTS-009S1
58 NXT 系列 编程手册
2. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样的元件号。
料尽时从补料用的料盘箱补料
2 个料盘箱安装同样的元件，一个料盘箱使用于生产，另一个料盘箱使用于补料。发生料尽
时，从补料用的料盘箱自动进行补料。
01PRG-0128Eb
