PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 65 3. 请对于所有的料盘元件在 Fuji Flexa 的 [S hape Data] - [Sha pe Process] 设定料盘单 元 -LT 的 Shuttle Spee d。 4. 针对所有的盘装料在 Fuji Flexa 的 [Shape Data] - [Shape Pr ocess] 设定料盘单元的 动作速度。 - [Process] - [S…
2. Job 编制器 PRG-NXTS-009S1
64 NXT 系列 编程手册

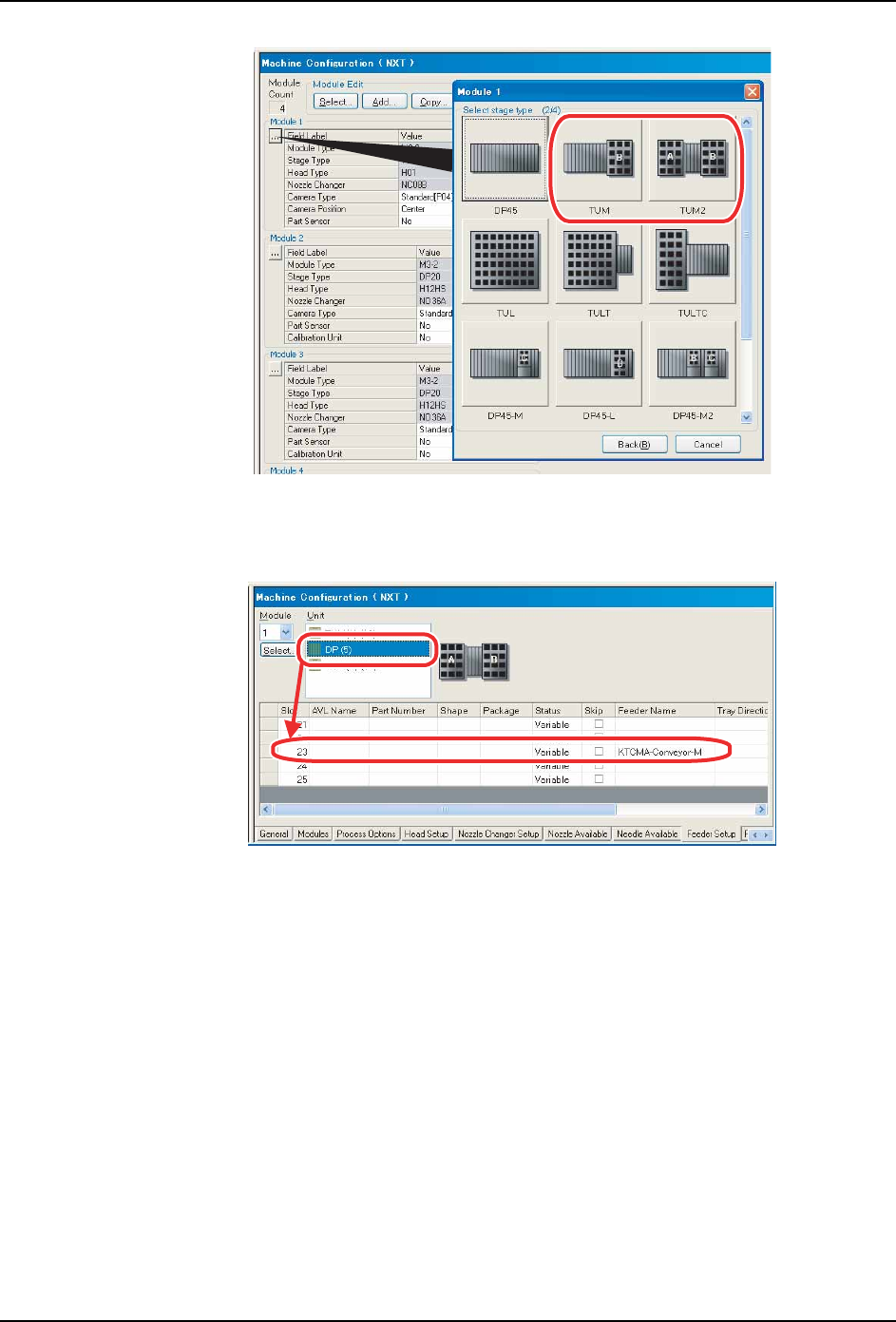

2. 如果要使用 2 台料盘单元 -M，请选择料站托架 （DP(5)），将不良元件排出轨道 M 设定
在料槽 23。
01PRG-0157E
01PRG-0158E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 65

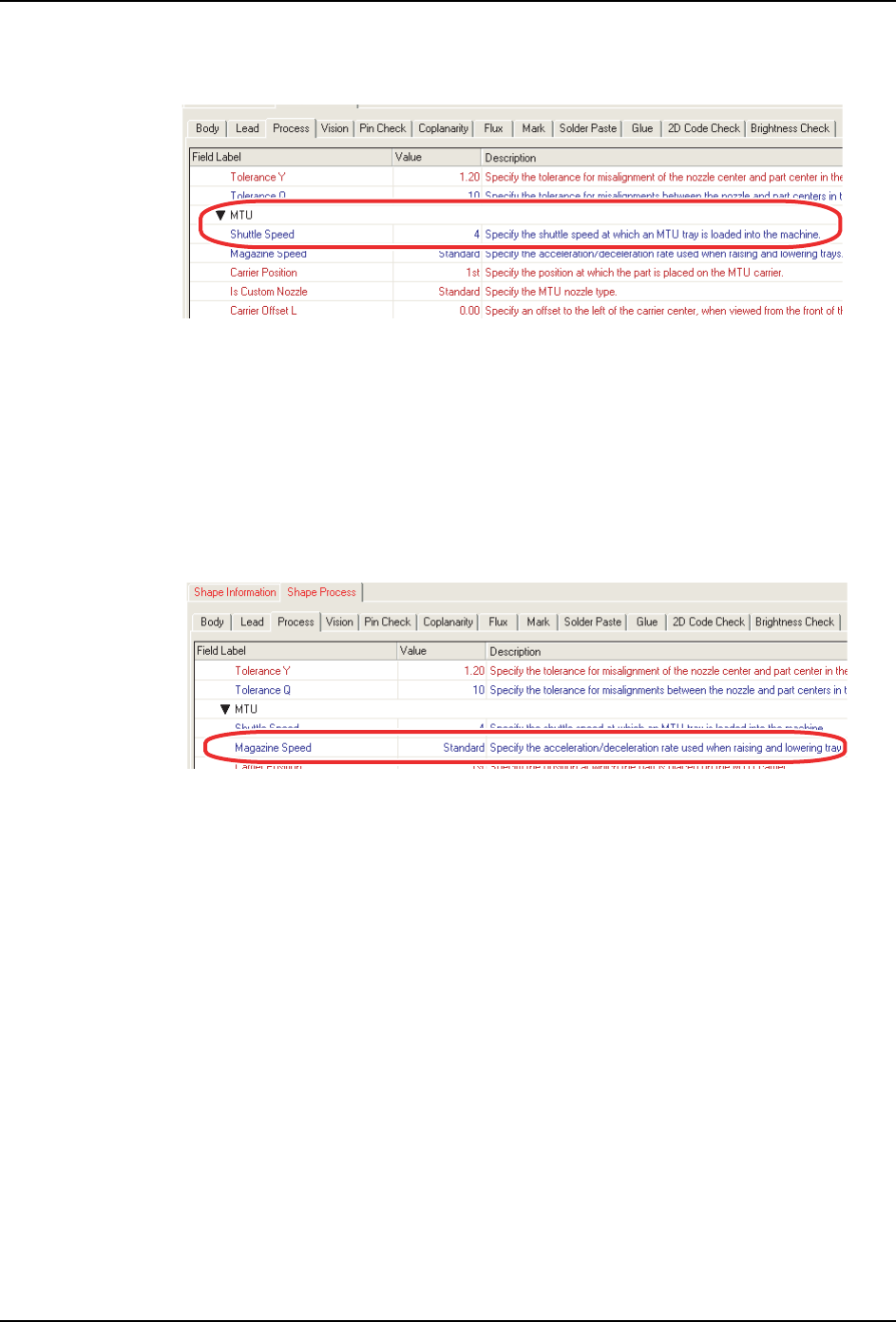

3. 请对于所有的料盘元件在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单
元 -LT 的 Shuttle Speed。
4. 针对所有的盘装料在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元的
动作速度。
- [Process]
- [Shuttle Speed]： 4 （默认值）
※ 设定范围是 1~4 阶段。1 是最慢 , 数值越大越快。
备注 )输入范围是 1~5，设定为 5 时，以 4 的速度动作。
- [Process]
- [Magazine Speed]： Standard （默认值）
※ 设定范围是 [Standard],[Mid],[Low]3 阶段。请设定为可以稳定供应的速
度。
30PRG-0196E
2. Job 编制器 PRG-NXTS-009S1
66 NXT 系列 编程手册
2.5.10 变更料盘单元 LT 的料盘干涉检查的有无设定
在料盘单元 LT 中，如果副料槽之间的间隔过小，能够检查相邻的料盘与吸取中的吸嘴不会
发生干涉。（这时，1 侧的副料槽变得不能使用。）
另外，也可以设定为不进行数据检查，能够使用两侧的副料槽。
必要的器材
必要的软件
·NXT 应用程序 V5.40 或更高版本
·Fuji Flexa V6.0.0 或更高版本
对应单元
·料盘单元 LT
创建 Job

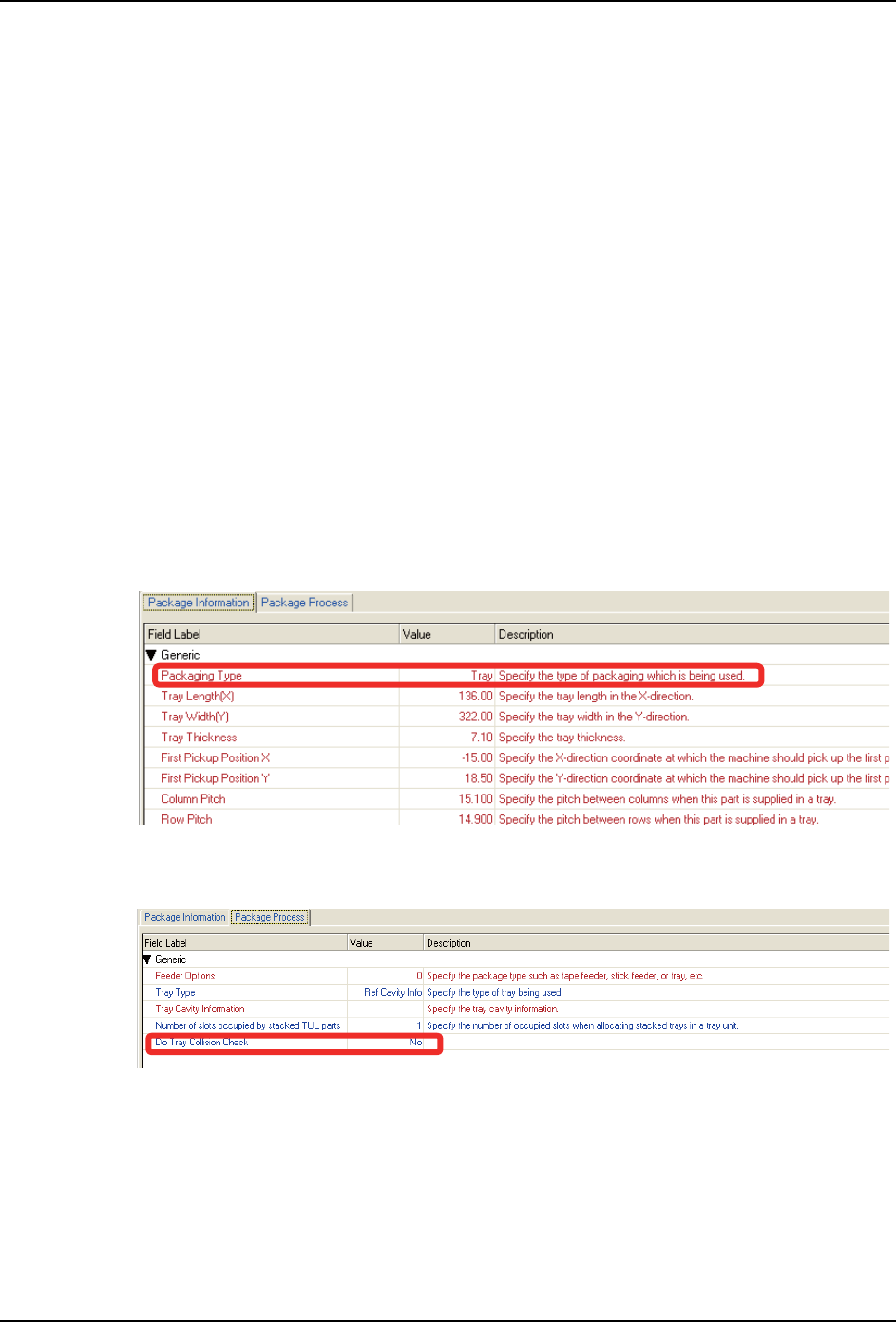

1. 请在 JOB-PackageData 中选择 [Package Information] - [Generic]。
2. 请在 [Packaging Type 中选择 [Tray] 。
3. 对于不实施料盘干涉检查的元件，请将 JOB-PackageData 的 [Package Process] -
[Generic] 中的 [Do Tray Collision Check] 设定为 [No]。
01PRG-0197J
