PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 67
4. 请显示 FeederSetup 的画面。
5. 在 [Do Tray Collision Check] 设定为 [No] 的元件的相邻副料槽中，设置不发生干涉的
元件。
注意 )将 [Do Tray Collision Check] 设定为 [No] 后，数据检查和优化都按照不干涉的元件
进行动作。请只设置不干涉的元件。
01PRG-0198E
2. Job 编制器 PRG-NXTS-009S1
68 NXT 系列 编程手册
2.5.11 设定 F 定位点读取条件时
无法读取 F 定位点时，请变更读取条件。
如果事先知道了 F 定位点的最佳光源色和扫描区域尺寸，请设定该条件。
还有F定位点有类似的Pattern时，会有错误识别的情况。防止错误识别可以设定读取条件。
备注 )不确定适合的设定值时，请在 Accessories Software 的机器功能设定中把 [Fiducial
mark recovery] 设定为 [Used]。发生读取 F 定位点错误时，变更 Shutter Speed、光
源颜色、Lighting Pattern 进行再次读取 （修复动作）。关于详细的设定方法，请参
照 [FUJI 辅助软件操作手册 （在线手册）。
设定 Lighting Pattern
以变更光源颜色、Lighting Pattarn、Shutter Speed 设定最适合的条件。
Job 的设定方法
请在 Fuji Flexa 或 MEdit 设定以下的 Job 项目。

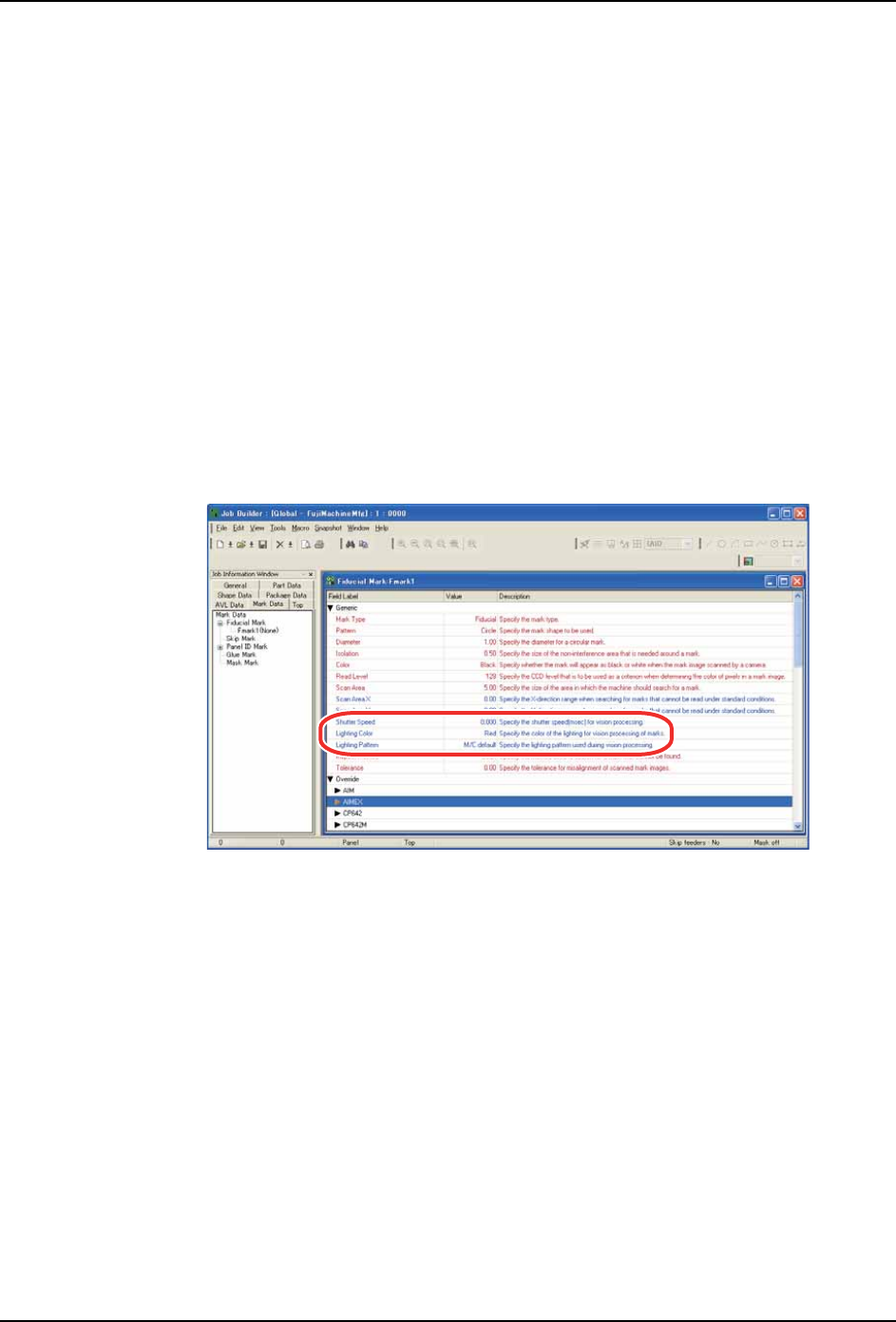

设定 Flexa
1. 请在 Fuji Flexa 的 [Mark Data] 进行以下设定。
[Generic] 或 [Override]
-[Shutter Speed]： 设定 Shutter Speed。
默认值是 0。
-[Lighting Color]： 设定光源颜色。
默认值是 Red。
-[Lighting Pattern]： 设定 Lighting Pattern。
默认值是 M/C default。
30PRG-0016E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 69

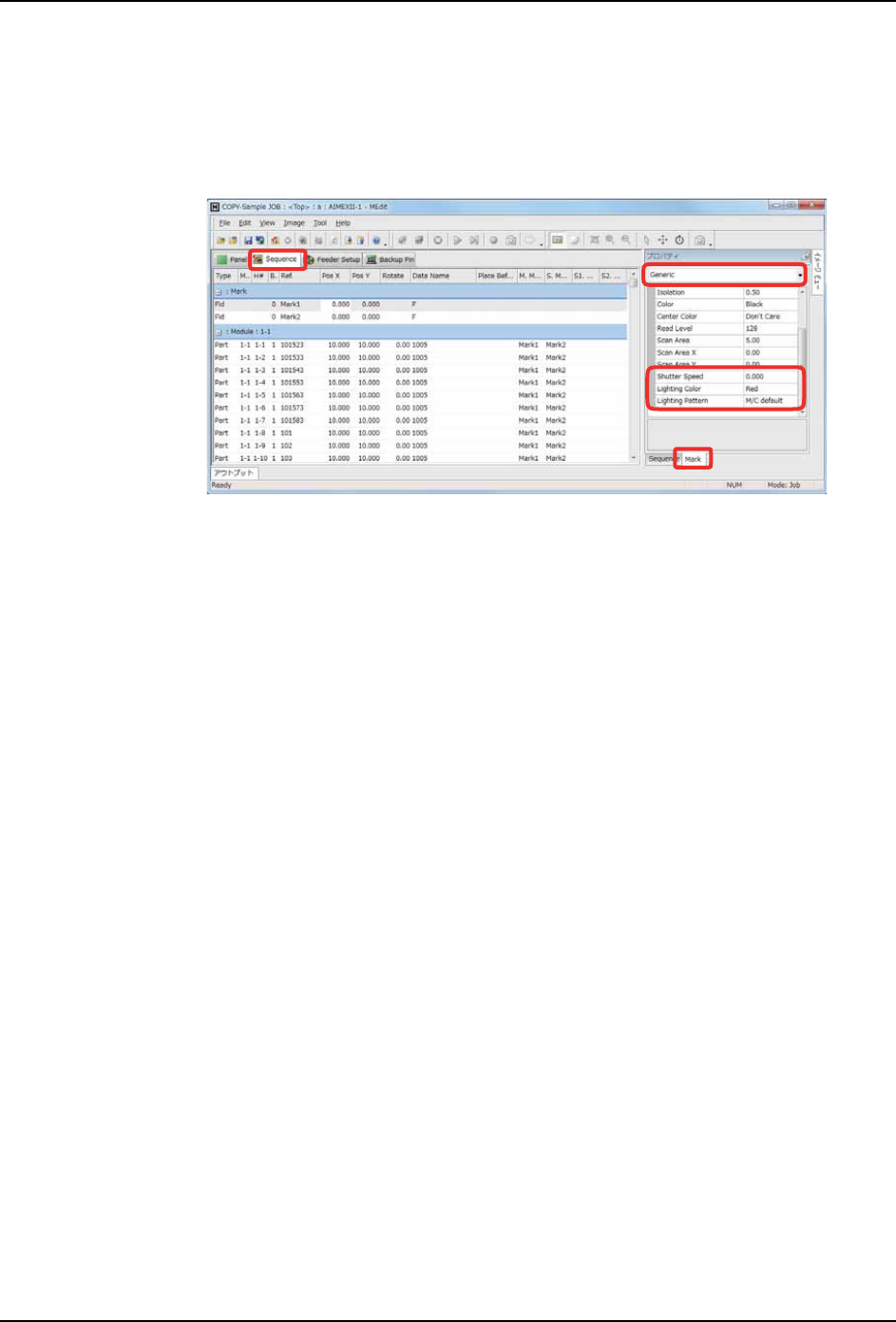

设定 MEdit
1. 请在 MEdit 打开 Job。
2. 请点击 Sequence 选择 Mark Sequence。
3. 请点击 MEdit 右下面 Mark，进行以下设定。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Shutter Speed]： 设定 Shutter Speed。
默认值是 0。
-[Lighting Color]： 设定光源颜色。
默认值是 Red。
-[Lighting Pattern]： 设定 Lighting Pattern。
默认值是 M/C default。
30PRG-0171E
