2. Job 编制器 PRG-NXTS-009S1
74 NXT 系列 编程手册
Flexa 的设定

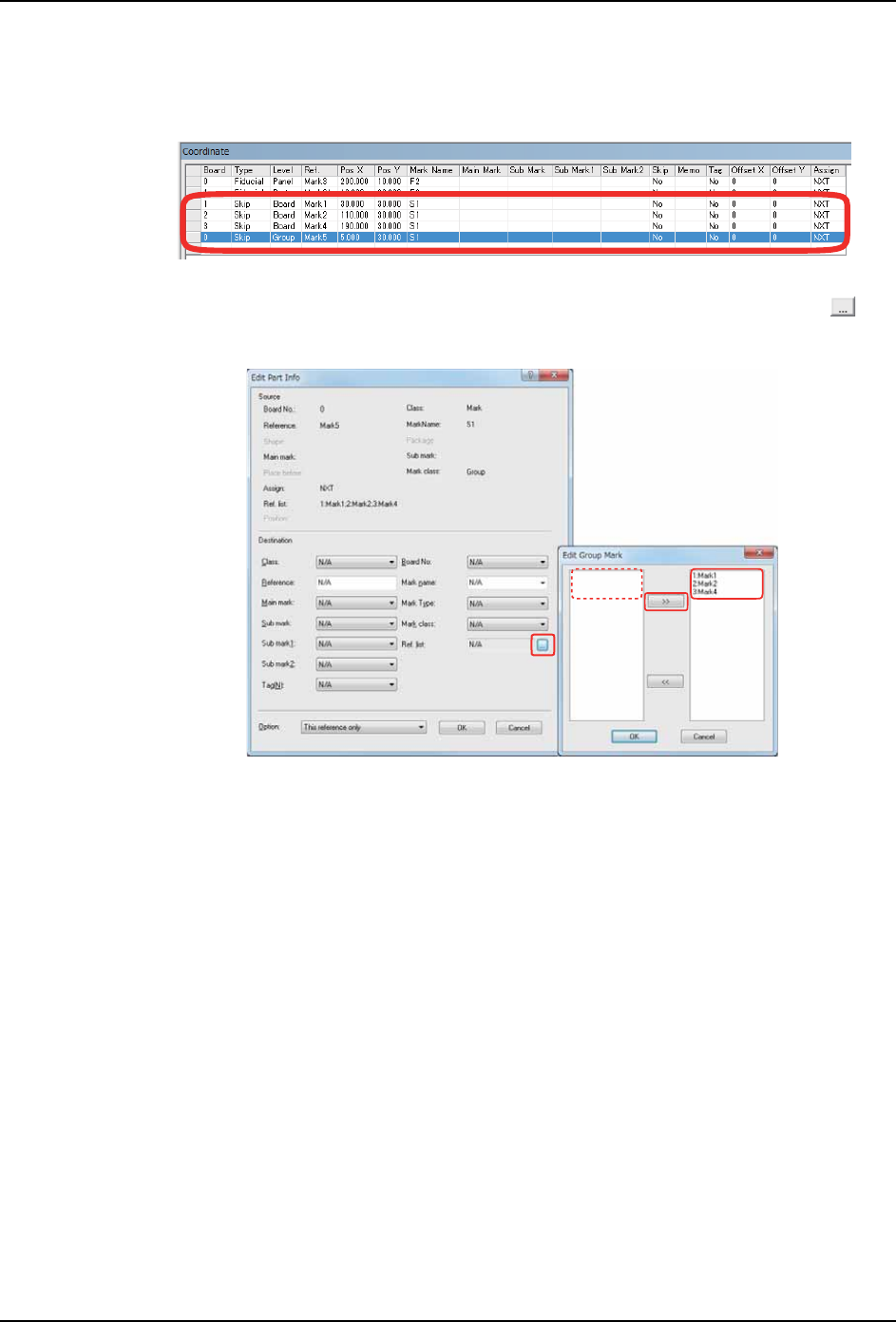

1. 请在 Fuji Flexa 的 [Coordinate]-[Mark] 设定 Board skip mark 及 Group board skip
mark 的坐标。
2. 选择 Group board skip mark 的坐标并在元件信息编辑点击 [Ref List(L):] 的 [ ] 键
请进行 Board skip mark 的登录。
将 Group board skip mark 编辑对话框左侧的 Board skip mark 移动到右侧并登录。
30PRG-0313
30PRG-0314E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 75
2.5.14 使用电路板停止位置补正功能时
所谓电路板停止位置补正功能，是使电路板的停止位置稳定的补正功能。
电路板停止位置补正功能中有电路板停止位置学习功能、通过读取 F 定位点的补正功能、通
过读取电路板边界的补正功能。
使用此功能要在 Accessories Software 的机器功能设定中设定使用电路板停止位置补正功
能。
进行使用电路板边界的停止位置补正时，需要安装低反射板。
详细内容请参照 「System Reference」。
如果 F 定位点的位置精度参差不齐时，通过读取 F 定位点的电路板停止位置补正功能及电路
板停止位置学习功能有时会不能使用。
电路板停止位置学习功能 : 是掌握 F 定位点偏移量，对于电路板搬运指示时的停
止目的位置反馈后改善电路板停止精度的功能。
通过读取 F 定位点的补正功能
:
是读取补正 F 定位点时，补正停止位置的功能。
通过读取电路板边界的补正功
能:
是在取入电路板时，读取电路板边界，补正停止位置
的功能。
2. Job 编制器 PRG-NXTS-009S1
76 NXT 系列 编程手册
设定电路板停止位置补正

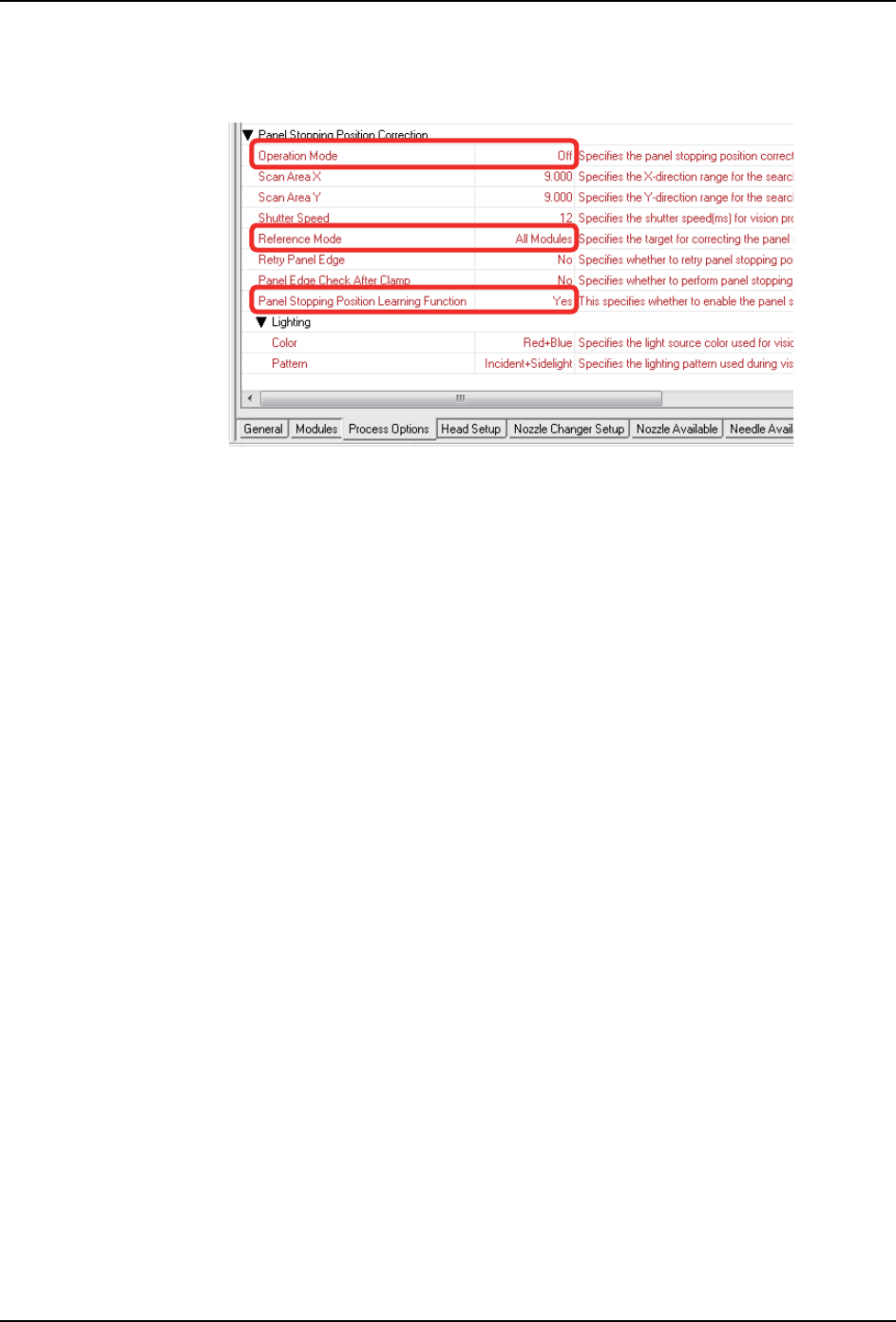

1. 请在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中进行以下的设定。
-[Panel Stopping Position
Correction]
-[Operation Mode]： 设定电路板停止位置补正方法的种类。
OFF： 在使用电路板停止位置学习功能时或者不使用电路
板停止位置补正功能时设定。
Fiducial： 进行根据 F 定位点的电路板停止位置补正。
Panel Edge： 进行根据电路板边缘的电路板停止位置补正。
-[Reference Mode]： 设定电路板停止位置补正功能的动作对象。
All Modules： 全部机器进行电路板停止位置补正。
Target Parts： 未对应
-[Panel Stopping Position
Learning Function]：
设定是否使用电路板停止位置学习功能。
Yes： 使用电路板停止位置学习功能。
使用电路板停止位置学习功能时，请将 [Operation
Mode] 设定为 [OFF]。
No： 不使用电路板停止位置学习功能。
30PRG-0064Jb
