2. Job 编制器 PRG-NXTS-009S1 78 NXT 系列编程手册设定电路板夹紧后的边缘确认使用软支撑销时，在夹紧电路板时电路板停止位置发生偏移，有可能误识别定位点。此时，请在 Job 的 Machine Configuration 中设定电路板夹紧后的电路板边缘确认的项目。在夹紧电路板后再次确认电路板边缘，补正定位点的读取位置。 1. 在 Fuji Flexa 的 [Machine Config ur…

PRG-NXTS-009S1 2. Job 编制器

NXT 系列编程手册 77

设定电路板边缘再试功能

存在电路板缺口或突起物时，电路板停止位置不确定有可能无法检出电路板边缘。此时，请

设定 Job 的 Machine Configuration 中的电路板边缘的再试功能。

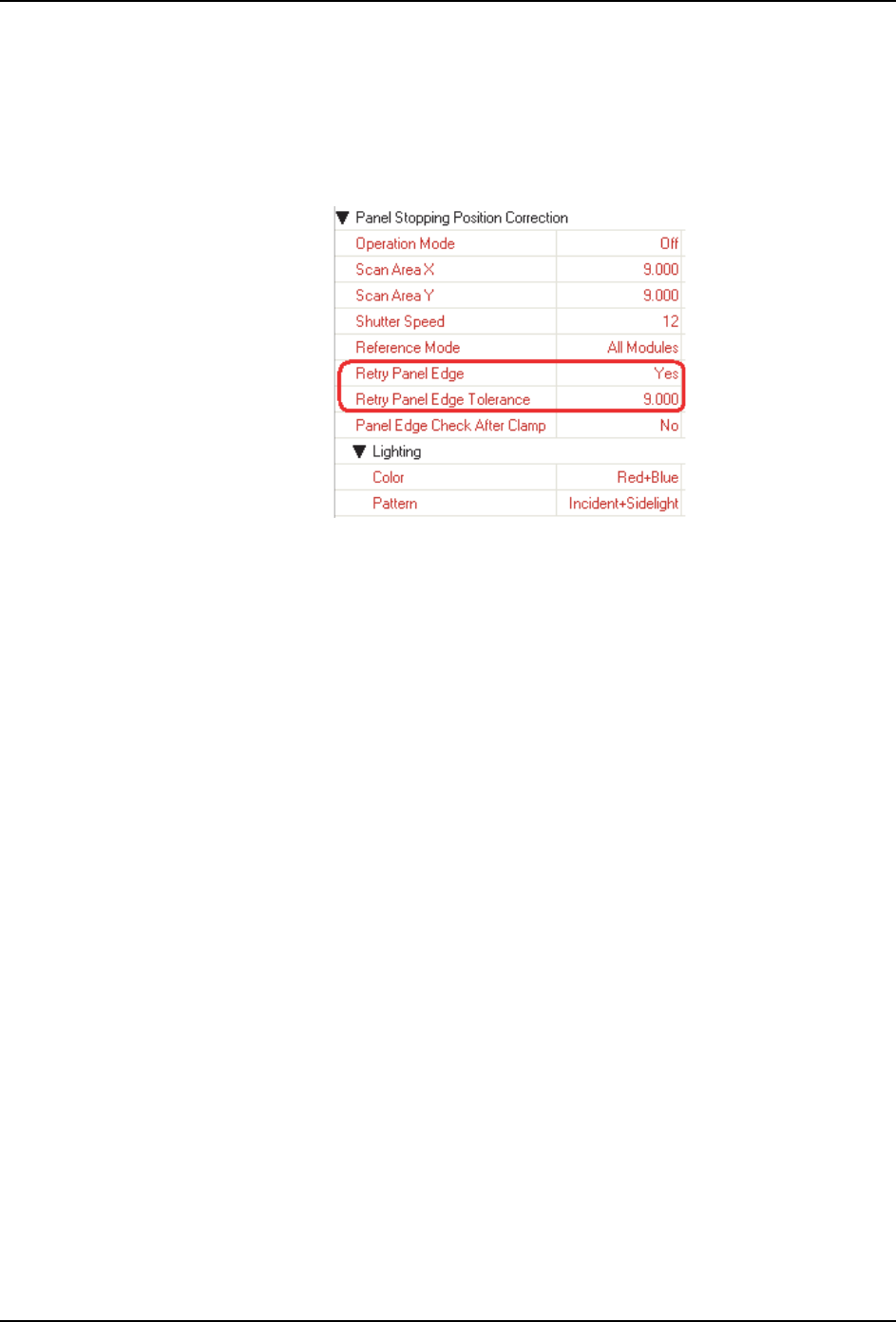

1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设

定。

备注 )再试范围是指电路板停止位置补正再试时的电路板移动范围。

-[Panel Stopping Position

Correction]

-[Retry Panel Edge]：设定电路板边缘再试功能。默认是 No。

-[Retry Panel Edge Tolerance]：指定电路板边缘再试范围。默认是 0mm 。

30PRG-0098

2. Job 编制器 PRG-NXTS-009S1

78 NXT 系列编程手册

设定电路板夹紧后的边缘确认

使用软支撑销时，在夹紧电路板时电路板停止位置发生偏移，有可能误识别定位点。此时，

请在 Job 的 Machine Configuration 中设定电路板夹紧后的电路板边缘确认的项目。在夹

紧电路板后再次确认电路板边缘，补正定位点的读取位置。

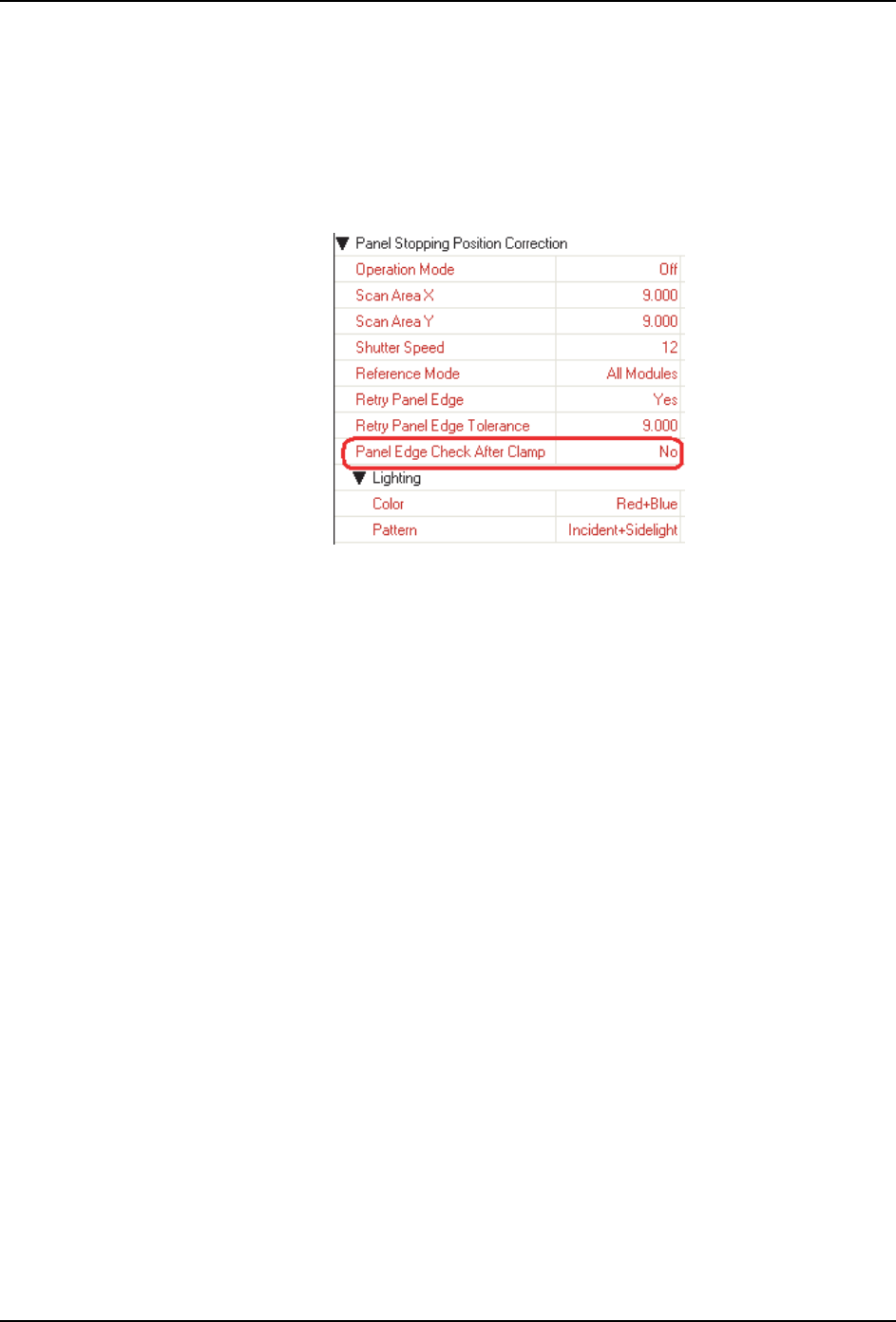

1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设

定。

-[Panel Stopping Position Correction]

-[Panel Edge Check After Clamp]：设定夹紧后的电路板再确认功能。默认

是 No。

30PRG-0099

PRG-NXTS-009S1 2. Job 编制器

NXT 系列编程手册 79

设定检出区域

由于是特殊的电路板，使用标准设定不能检出电路板边缘时，请进行 Job 的 Machine

Configuration 中的检出区域的调整。

1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设

定。

设定低反射板的安装范围

使用 Auto Backup Pin （自动支撑销）时，设定低反射板的安装范围（不可以配置支撑销

的范围）。

低反射板有以下 2 个种类。

-[Panel Stopping

Position Correction]

-[Scan Area X,Y]：检出区域尺寸改变。

-[Shutter Speed]：影像的亮度改变。标准值是 12msec。

-[Lighting]

- [Color]：光源颜色改变。

- [Pattern]：光源亮灯类型改变。

30PRG-0097

(অս㸸mm)

274

30PRG-0165S

нਟԕ䝽㖞%DFNXSSLQ㤳ത

нਟԕ䝽㖞%DFNXSSLQ㤳ത

վ৽ሴᶯ ($7\SH)

վ৽ሴᶯ

(%7\SH)
