2. Job 编制器 PRG-NXTS-009S1 82 NXT 系列 编程手册 电路板边缘 Sequence 创建方法 1. 在 Fuji Flexa 中 打开 Job。 2. 请 单击 Job 信 息栏的 [Top] 或 [Bottom] 标签页。 （参照 "2.4.1 搬运轨道和优 化的设定 "。 ） 3. 双 击 [Coordinate] ，显示 [All] 窗口。 4. 单 击 [Coordinate] 窗…
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 81
创建电路板边缘顺序
注意事项
以下说明在指定电路板边缘检查顺序时的注意事项。
·请指定电路板边缘的直线部分。切口部分的角附近不要进入扫描区域内。
·当指定电路板旋转后，请按照电路板载入搬运轨道时的方向指定坐标。
·搬运轨道中不存在电路板时，所指定的位置中必须不含任何发光物体，例如支撑
销。另外，在指定区域中请不要放置发光体 （例如支撑销，灰尘 / 油污或者软支
撑销的顶端等）。
·生产 Panel 尺寸 L 超过 534mm 的大电路板时，会进行电路板停止位置的交替。这
时无法读取设定在可贴装范围外侧的电路板边缘。
备注 )只有 M6-2 扩展搬运轨模组才可以对应大型电路板（X 方向的长度超过 534mm 电路板）。
35*6
ᕅڣ㦋পതᷛ
35*6
ᕅڣ㦋পതᷛ
-RE߯ᓎᯊⱘ⬉䏃ᵓᮍ ᨀ䖤ᯊⱘ⬉䏃ᵓᮍ
35*6
≵᳝⬉䏃ᵓⱘ㚠᱃䚼ߚ
ܝ⋑⠽ᕅڣ㦋পതᷛ
᳝⬉䏃ᵓⱘᯊ
30PRG-0041Sa
ਟ䍤㻵४ฏ 导入画像坐标
2. Job 编制器 PRG-NXTS-009S1
82 NXT 系列 编程手册

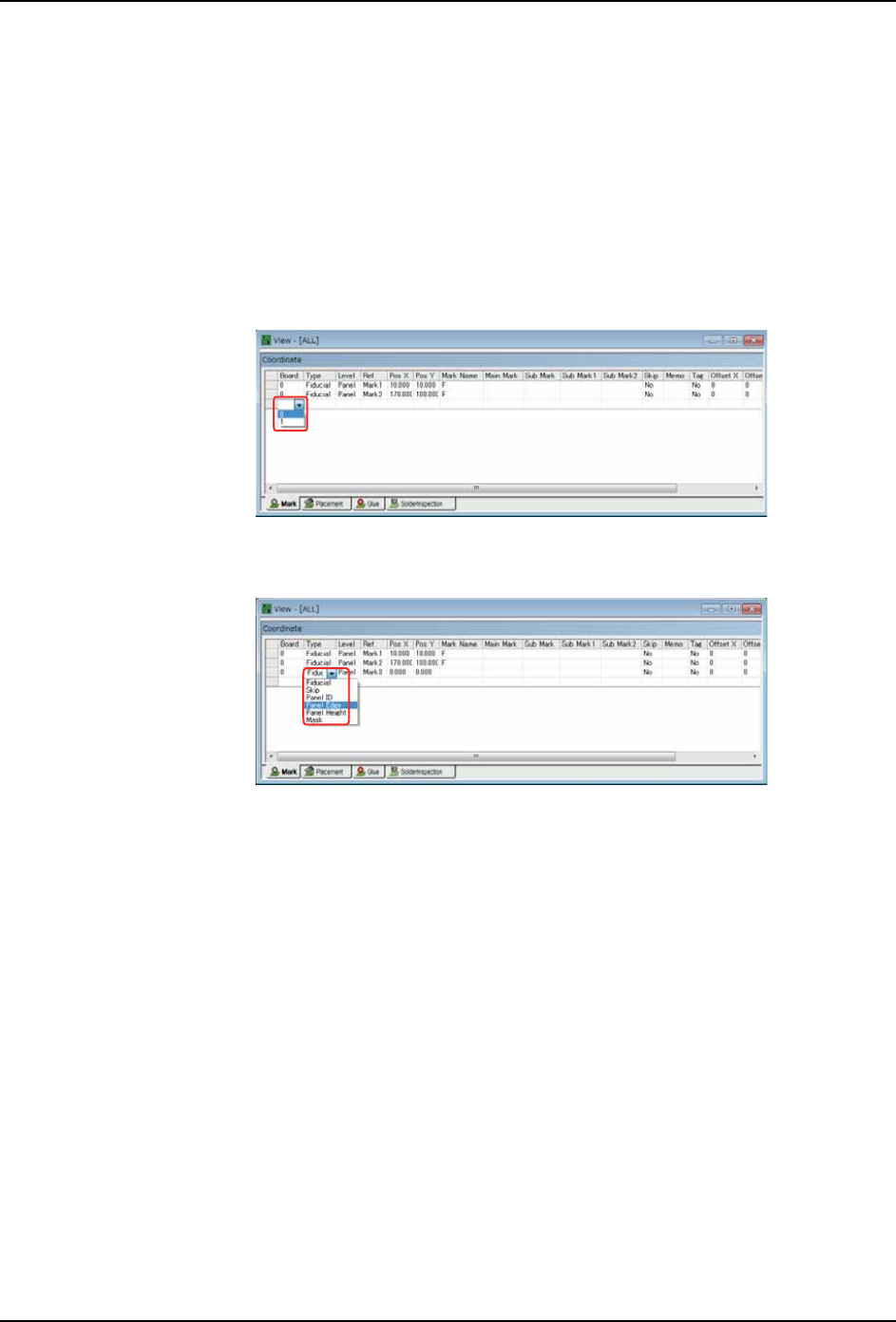

电路板边缘 Sequence 创建方法
1. 在 Fuji Flexa 中打开 Job。
2. 请单击 Job 信息栏的 [Top] 或 [Bottom] 标签页。（参照 "2.4.1 搬运轨道和优化的设定
"。）
3. 双击 [Coordinate]，显示 [All] 窗口。
4. 单击 [Coordinate] 窗口下方的 [Mark] 标签页，显示定位点顺序。
5. 向下滚动顺序直到出现空白行。
6. 单击 [Board] 的空白单元格，然后从下拉列表中选择 [0]。
7. 单击 [Type] 数据单元格，并从下拉列表中选择 [Panel Edge]。
8. 单击 [Level] 数据单元格，并从下拉列表中选择 [Panel]。
9. 单击 [Reference] 数据单元格，然后输入参考定位点名。
10.请输入确认电路板边缘坐标的 [Pos X] 及 [Pos Y]。
11.单击 [Mark Name] 数据单元格，将该单元格保留为空白。
备注 )一块电路板上不可以创建两个或两个以上的电路板边缘检查顺序。
30PRG-0169
30PRG-0170
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 83
2.5.15 进行电路板高度检测
电路板高度检测功能是指，通过测定电路板的翘曲量并反映到元件贴装高度中，实现提高电
路板品质的功能。通过使用此功能，对于向上翘曲的电路板，能够控制压入量。对于向下翘
曲的电路板，能够防止元件没有被贴装到电路板上。
另外，对于电路板翘曲，通过设定任意的公差范围，对于超出公差范围的电路板，也能够进
行警告。
电路板高度检测功能存在 2 个功能。
·电路板补正功能：测定电路板高度，进行贴装高度补正。
·电路板翘曲检查功能：测定电路板高度，对于超出公差范围的电路板，进行警告。
必要的器材
*1: 使用电路板高度检测功能进行生产的生产线请全部由对应机型组成。
*2: 校正块在出厂时已被安装和调整。用户不能自行拆卸和安装。
*3: 外部工具没有包含在 NXT 安装 CD 内，请另行准备。
对应机型 M3-2(c) 模组、M6-2(c) 模组、M6-2 扩张搬运轨道模组、
M6-2SP 模组 (*1)、M3-3(c)、M6-3(c)
必要的单元 PH2 传感器、校正块 (*2)
