Serviceanleitung Austausch Kugel rollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 32 : Setzen Sie die Sicherungsschrau be ein und ziehen Sie sie fest. 1 1 : Drehen Sie den T urm mit dem Akkuschrauber nach oben in Endlag…
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
31
: Setzen Sie das obere Festlager ein, damit die Spindel (nach dem Einsetzen) nicht zu viel Spiel
hat.
1
1
Festlager einsetzen
geschliffene Seite nach unten
ungeschliffene Seite nach oben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
32
: Setzen Sie die Sicherungsschraube ein und ziehen Sie sie fest.
1
1
: Drehen Sie den Turm mit dem Akkuschrauber nach oben in Endlage.
: Ziehen Sie die Schrauben des Spindelmutterblocks über Kreuz fest.
1
Sicherungsschraube
4 Schrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
33

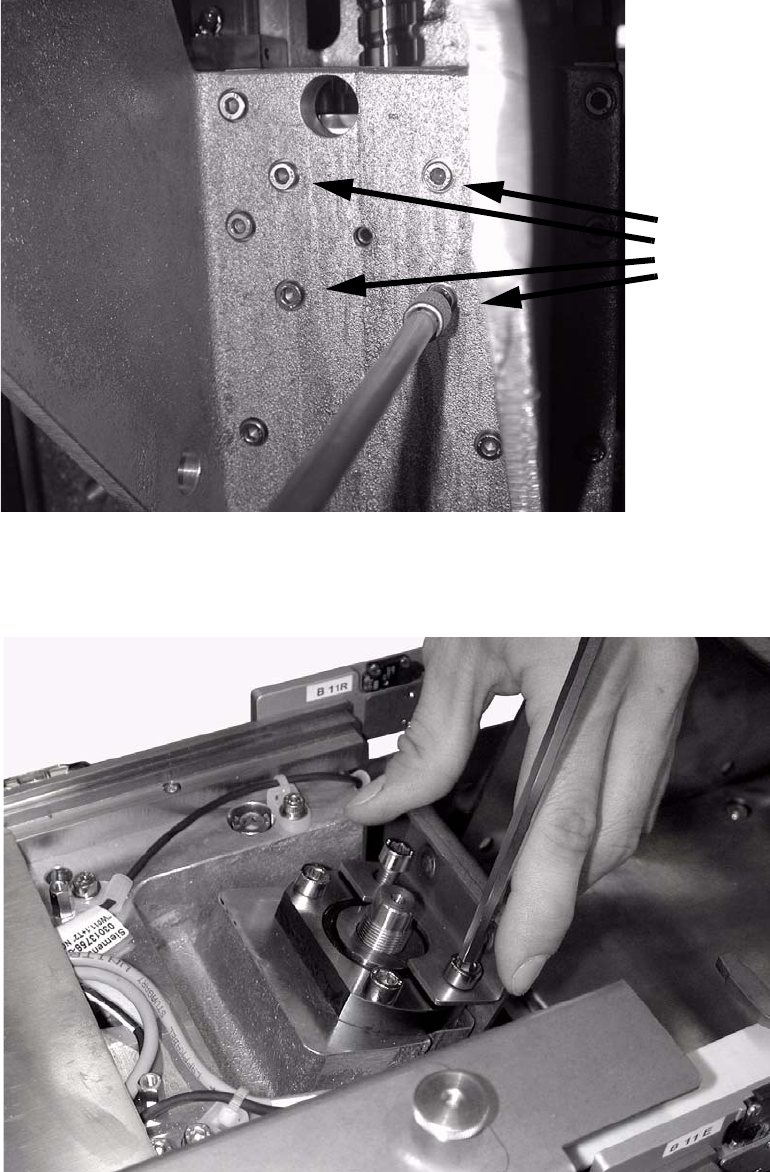

: Ziehen Sie die vier Schrauben am Spindelmutterblock über Kreuz leicht an.
1
1
: Setzen Sie den Blechwinkel an und ziehen Sie die vier Schrauben leicht an.
1
1
4 Schrauben über
Kreuz anziehen
