Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 35 : Entferne n Sie die Druckhülse alte V e rsion, sollte diese montiert sein: 1 : Setzen Sie in diesem Fall die neue auf die S pindel. : …
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
34
: Ziehen Sie die Schrauben des oberen Festlagers fest.
1
1
: Drehen Sie den Turm mit dem Akkuschrauber nach unten.
: Öffnen Sie die vier Schrauben des Spindelmutterblocks und ziehen Sie sie wieder über Kreuz
fest, damit etwaige Verspannungen lösen können.
: Ziehen Sie die unteren vier Schrauben des Gegenlagers fest.
1
1
1
4 Schrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
35
: Entfernen Sie die Druckhülse alte Version, sollte diese montiert sein:
1
: Setzen Sie in diesem Fall die neue auf die Spindel.
: Ziehen Sie die Schrauben über Kreuz gleichmäßig an, um Spannungen zu vermeiden.
1
: Nehmen Sie die Motorträger von den Motoren ab (4 Schrauben) und schrauben Sie die neuen
an (siehe Foto).
: Wechseln Sie die Justierschrauben für die Riemenspannung gegen längere aus.
1

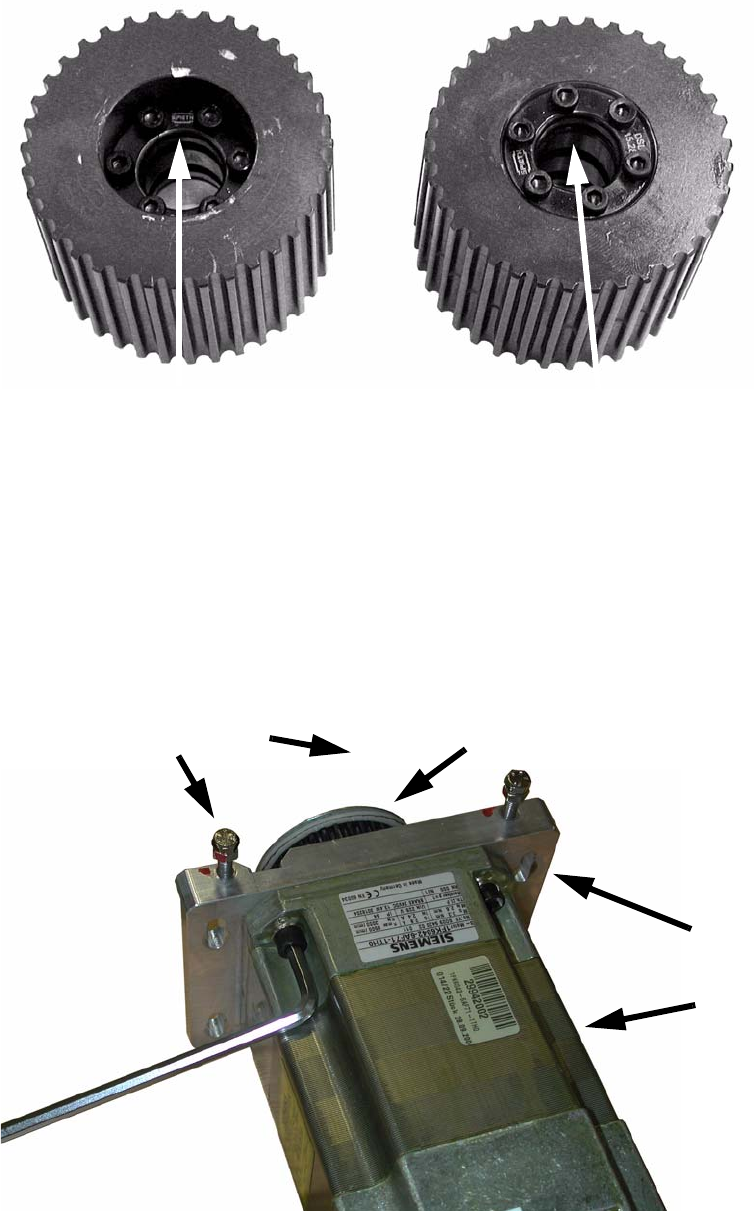

Druckhülse alte Version (DSK 15.28) Druckhülse neue Version DSL 15.28
Motorträger
Motor
Justierschrauben
Motorritzel
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
36
: Messen Sie den Abstand des Ritzels zum Motor, um das neue Ritzel auf den gleichen Abstand
einstellen zu können.
: Lösen Sie die sechs Schrauben des Spannrings und nehmen Sie das Motorritzel ab.
: Setzen Sie das neue Ritzel auf.
: Setzen Sie die neue Druckhülse ein und ziehen Sie es mit den sechs Schrauben fest.
: Kontrollieren Sie, ob das Ritzel den gleichen Abstand zum Motor hat wie das alte Ritzel.
1
: Nehmen Sie die Sensoren für die Riemenspannung von den alten Trägern ab und schrauben
Sie sie auf die neuen.
1
1
1
1
1
1
1
1
1
1

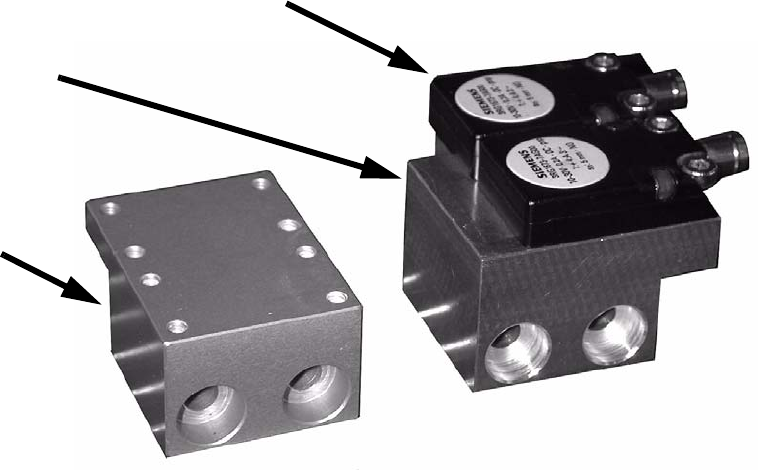

Sensoren für Riemenspannung
Alter Träger
Neuer Träger
