3- 92 SER09989020 調整 第 3 章 3 2 . ライトアジャスターを使用しない場合。 1 「シングル認識カメラ照明」コマンドを実行します。 1. 「 3/3/B1 調整項目選択」 → 「シングル認識カメラ照明」を選択します。 2 . ライトアジャスター（調整専用治具）を「使用しない」を選択します。 3 . ピント調整に使用する部品番号を入力します。 テープ部品を使用している場合は、引き続いてフィーダーセット N o .…
3-
91
SER09989020
調整
第
3
章
3
4
安全を確認して、再度 [ENTER] キーを押します。

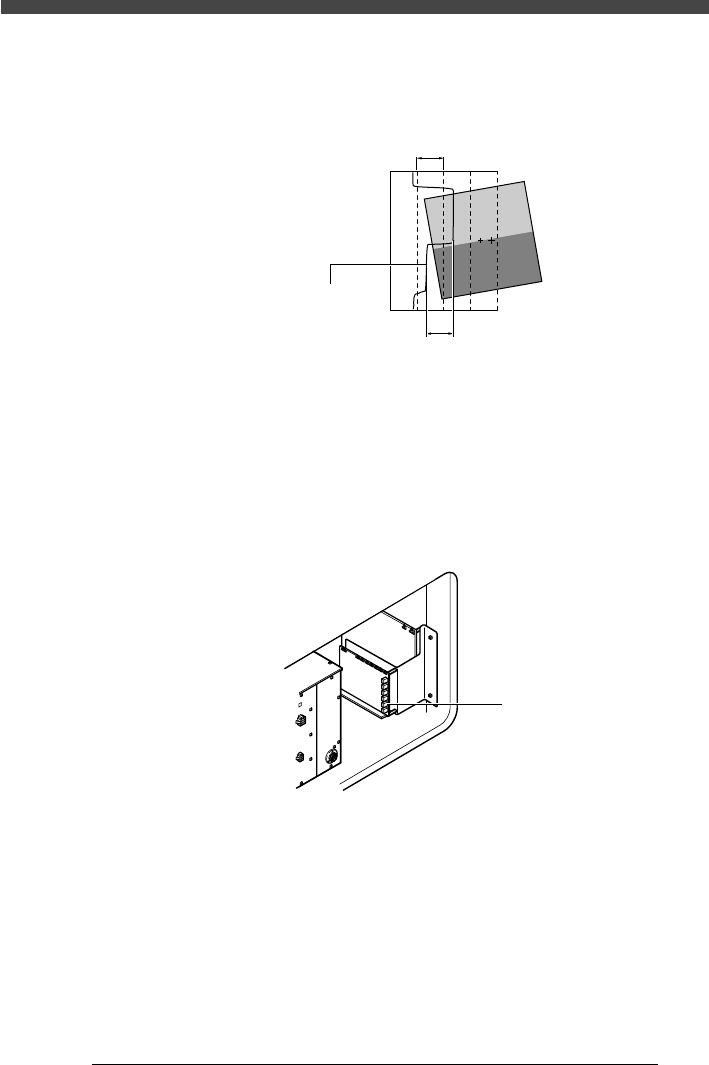

ヘッドがシングル認識カメラの上空に移動し、明るさの測定が行われ、輝度プ
ロファイルがビジョンディスプレイ上に表示されます。
90943307-00
輝度プロファイル
64
64
5
ピントの確認をします。
ピントが合っている場合はStep 6 に進んでください。もし合っていない場合
は、次項のStep 7 に従って調整してください。
6
照明光量を調整します。
画面に表示されている輝度プロファイルの段差が64 レベル (約 1 マス) にな
るように、マシン右下パネル内部のLED ドライバーボード (下図参照) のボ
リューム VR2 を回して調整します。
10943315-00
D
R
IV
E
R
1
VR2
7
[ESC] または [ENTER] キーを押して、調整を終了します。
この調整では、保存するマシンデータはありません。
e
8
非常停止ボタンを押してから、ライトアジャスターを取り外し
ます。
3-
92
SER09989020
調整
第
3
章
3
2. ライトアジャスターを使用しない場合。
1
「シングル認識カメラ照明」コマンドを実行します。
1.「3/3/B1 調整項目選択」
→
「シングル認識カメラ照明」を選択します。
2. ライトアジャスター（調整専用治具）を「使用しない」を選択します。
3. ピント調整に使用する部品番号を入力します。
テープ部品を使用している場合は、引き続いてフィーダーセットNo. 入力
画面が現れますので、テープフィーダーをセットした番号を入力してくだ
さい。（この場合、部品は自動吸着されますので Step 2 ∼4 は省略されま
す。
60943312-01
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
A555
ｼﾝｸﾞﾙ認識ｶﾒﾗのピントを調整するために・・・
A466
指定された部品の使用ﾌｨｰﾀﾞｰが・・・
B1 調整項目選択
調整・検索対象
ｼﾝｸﾞﾙ認識ｶﾒﾗ照明
A461
部品吸着を行います。
吸着を行いたい・・・
ﾃﾞｰﾀﾍﾞｰｽ番号 767
A625
ライトアジャスタ（照明調整用の専用治具）を・・・
調整用専用治具
使用する
使用しない
2
安全を確認して、再度 [ENTER] キーを押します。
ヘッド部が部品吸着位置へ移動します。
e
3
非常停止ボタンを押してから、部品をノズルに吸着させます。
4
部品を吸着させたら、非常停止を解除します。
e
5
安全を確認して、[ENTER] キーを押します。
ヘッドがシングル認識カメラの上空に移動して、ノズル周囲の明るさの測定が
行われます。
6
ピントの確認をします。
部品にピントが合っているか確認します。合っていないときは、Step 7のよ
うに調整してください。ピントが合っている場合はStep 9 に進んでくださ
い。
3-
93
SER09989020
調整
第
3
章
3
e
7
非常停止ボタンを押してから、ピントを調整します。
ピントリングを"0" に設定したときにピントが合うように、下図のボルト（2
本）を緩めてカメラの取り付け高さを調整してください。
■ シングル認識カメラのピント調整
20943314-01
ピントリング
カメラ固定ボルト
カメラスタンド
8
ピントを再確認します。
非常停止を解除して[ENTER]キーを押すと、ピント調整の結果を画面で確認で
きます。最適なピントが得られるまで Step 7 と 8 を繰り返してください。
e
e
9
照明光量を調整します。
画面右上に表示されているレベルが、32 ± 3 に入るように、マシン右下パネ
ル内部のLED ドライバーボード (下図参照) のボリュームVR2 を回して調整
します。結果が良ければ赤く表示されます。
60943313-00
A533
シングル認識ｶﾒﾗの反射照明の明るさを調整します。・・・
画像濃度平均 32
<<ｺﾏﾝﾄﾞﾘｽﾄﾞ>> B/ﾌｧｲﾙ操作
10943315-00
DRIVER
1
VR2
