3- 149 SER09989020 調整 第 3 章 7 9 入力値を確認して、 [ スペース] バーを押します。 入力値に基づいて、自動的に補正値が計算されます。 調整を中止したい場合は、 [ESC] キーを押してください。 0 調整結果を保存します。 「B 2 調整後データ保存」または「B 0 データ保存後終了」を選択実行してくだ さい。 （保存したくない場合は、 「B 3 調整前データ復活」 または「B 7 強制終 了」を選択実…
3-
148
SER09989020
調整
第
3
章
7
4
「X, Y 位置ずれ」を選択します。
角度のズレに関しては、ここでは補正しません。（R 絶対精度補正と自動
フィードバックを実行すれば、通常は角度のズレは起こりません。）
5
再度 [ENTER] キーを押して、次のステップへ進みます。
6
Step 1 で調べたズレ量を入力します。
各ヘッドごとに、X とY 方向の平均ズレ量を入力してください。
最終項目まで入力したら、[ENTER] キーを押してください。
60943734-00
90度搭載と−90度搭載の千鳥ｽﾞﾚのｽﾞﾚ・・・
ｼﾝｸﾞﾙｶﾒﾗ(FINE) ﾏﾙﾁｶﾒﾗ ｼﾝｸﾞﾙｶﾒﾗ(QFP)
ﾍｯﾄﾞ
1
2
3
4
5
6
7
8
X
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Y
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
X
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Y
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
X
0.00
Y
0.00
7
入力値を確認して、[スペース] バーを押します。
入力値に基づいて、自動的に補正値が計算されます。調整を中止したい場合
は、[ESC] キーを押してください。
8
次に、Step 2 で調べた搭載ズレ量を入力します。
ヘッド1 に対する、各ヘッドでのX と Y 方向の平均ズレ量を入力してくださ
い。
最終項目まで入力したら、[ENTER] キーをを押してください。
60943735-00
[ADJ_L_MOUNT_＊＊＊＊] の
”基板左側のL字・・・
ｼﾝｸﾞﾙｶﾒﾗ(FINE)
ﾍｯﾄﾞ
1
2
3
4
5
6
7
8
X
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Y
0.00
0.00
0.00
0.00
0.00
0.00
0.00
No.1ﾍｯﾄﾞと各ﾍｯﾄﾞのｽﾞﾚ量を・・・
3-
149
SER09989020
調整
第
3
章
7
9
入力値を確認して、[スペース] バーを押します。
入力値に基づいて、自動的に補正値が計算されます。
調整を中止したい場合は、[ESC] キーを押してください。
0
調整結果を保存します。
「B2 調整後データ保存」または「B0 データ保存後終了」を選択実行してくだ
さい。（保存したくない場合は、「B3 調整前データ復活」または「B7 強制終
了」を選択実行してください。）
q
搭載フィードバックによる微調整の効果を確認します。
再び基板に部品を搭載して、実装状態を確認してください。
基板左と右側の2 つの搭載パターンでのズレが０になるまで上記手順を繰り返
してください。
3-
150
SER09989020
調整
第
3
章
8
8. ノズルステーション
自動ノズル交換用のノズルステーションには、標準用11 個、オプション用1 個
の計12 個のノズルを保持することができます。ノズル交換がスムーズに行える
ように下記の項目を調整します。（ノズル交換が可能なヘッドは、1、3、5、7
です。他のヘッドはタイプ31 ノズル固定です。）
□ノズルステーションの調整項目
・クランププレート位置調整
・ノズルセンサーのアンプ調整
・ノズルステーション座標調整

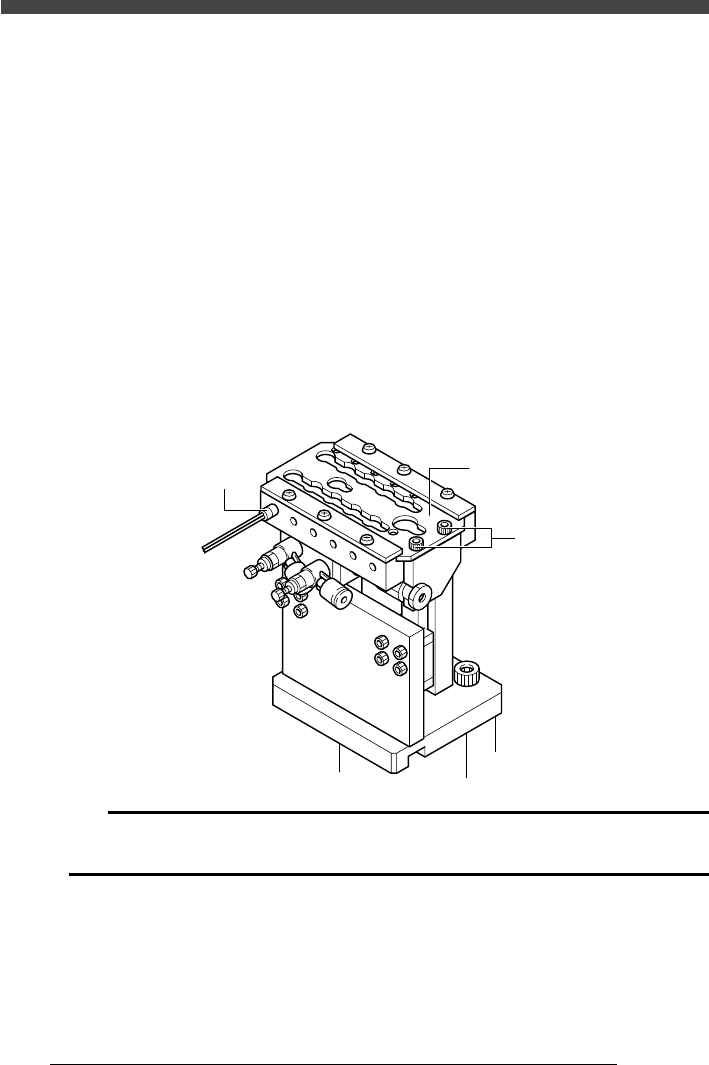

■ ノズルステーション
20943800-00
ノズルセンサー
クランププレート
クランププレート
固定ボトル
c
注意
タイプ31ノズルは標準タイプと先端バフィングタイプの2種類があります。ヘッド１はバフィング
タイプ専用ですので他のノズルは使用しないでください。
