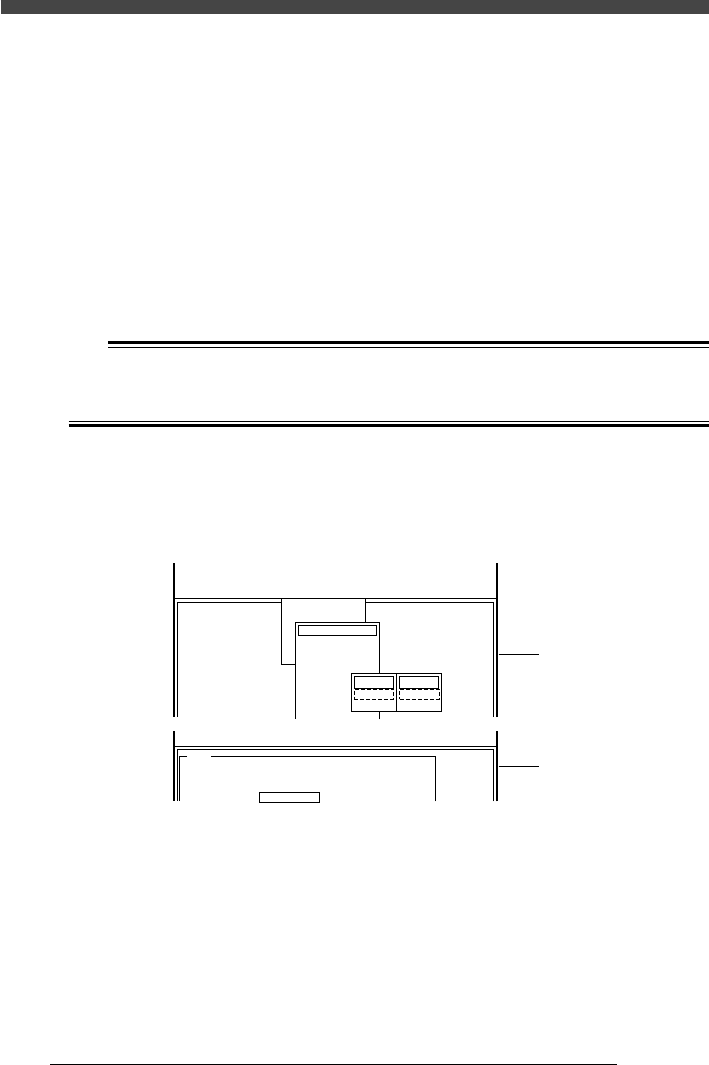

1.3.1 吸着レベル
ノズルが下降して部品を吸着すると、ノズルは密閉された状態と同じになり、負
圧センサーの検出値は上昇します。この値があらかじめ設定した吸着レベルより
も上昇したとき、部品がノズルに吸着されたと判断されます。吸着レベルは各
ヘッドごとに、ノズル解放状態の最低真空圧よりも少し高いレベル（オフセッ
ト：5）に設定します。下記の手順で設定してください。
1
すべてのヘッドにタイプ31 ノズルを取り付けます。
「3/3/A5 ノズルチェンジ」コマンドを実行して、すべてのヘッドにタイプ31
ノズルを付けてください。（オートノズルチェンジ機構のないマシンでは、非
常停止ボタンを押してから、手でノズルの交換を行ってください。）
w
警告
「ノズルチェンジ」コマンドを実行すると、ヘッド部がノズルステーションに移動します。体の一
部がヘッド可動範囲に絶対に入らないようにしてください。（指定ノズルが付いている場合はヘッ
ド部は動きません。）
2
「吸着レベル」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「吸装着レベル」を選択します。
2.「全ヘッド」→「吸着レベル」を選択します。
60943106-01
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
A441
吸装着ﾚﾍﾞﾙのｵﾌｾｯﾄ値を入力してください。
吸着ﾚﾍﾞﾙは各ﾍｯﾄﾞ解放状態の負圧ﾚﾍﾞﾙよりｵﾌｾｯﾄ分高い値を
装着ﾚﾍﾞﾙは各ﾍｯﾄﾞ・・・
オフセット 5
B1 調整項目選択
調整・検索対象
吸装着ﾚﾍﾞﾙ
ﾍｯﾄﾞ指定
全ﾍｯﾄﾞ
ﾍｯﾄﾞ番号
対象指定
吸着ﾚﾍﾞﾙ
装着ﾚﾍﾞﾙ
Step 2
Step 3
3
オフセット「5」を確認して、 [ENTER] キーを押します。
オフセットは、通常「5」に指定します。
3-
33
SER09989020
調整
第
3
章
1
4
再度 [ENTER] キーを押します。
吸着レベル測定が始まり、終了すると（約8 ∼20 秒後）画面下部に結果が表
示されます。
A443
吸着ﾚﾍﾞﾙの測定を行います。
吸着ﾚﾍﾞﾙの測定は、指定されたﾉｽﾞﾙを使用するか、・・・
A444
<<<自動調整中！！>>>
吸装着ﾚﾍﾞﾙの測定中です。
測定は・・・
A445
<<<結果>>>
吸装着ﾚﾍﾞﾙの調整結果を表示します。
調整結果を残したい場合[ENTER]ｷｰを、・・・
LEVEL
上限値
設定値
結果
1
XX
XX
XX
XX
2
XX
XX
XX
XX
3
XX
XX
XX
XX
4
XX
XX
XX
XX
5
XX
XX
XX
XX
6
XX
XX
XX
XX
7
XX
XX
XX
XX
8
XX
XX
XX
XX
Step 4
5
操作ディスプレイの指示に従って終了します。
結果を残したい場合は [ENTER] キーを、結果を破棄したい場合は [ESC]
キーを押してください。
6
調整データを保存します。
「B2 調整後データ保存」または「B0 データ保存後終了」を選択実行してくだ
さい。（保存したくない場合は、「B3 調整前データ復活」または「B7 強制終
了」を選択実行してください。）
3 -
34
SER09989020
調整
第
3
章
1
1.3.2 装着レベル
部品を実装するためノズルが下降して吸着圧を正圧に反転させると、負圧セン
サーの検出値が低下します。この検出値があらかじめ設定した装着レベルよりも
低下したとき、部品がノズルから離れて基板に実装されたと判断されます。
装着レベルは各ヘッドごとに、ノズルを密閉した状態の最高真空圧よりも少し低
いレベル（オフセット値）に設定します。下記の手順で設定してください。
1
「装着レベル」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「吸装着レベル」を選択実行します。
2.「全ヘッド」→「装着レベル」を選択します。
60943107-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
A441
吸装着ﾚﾍﾞﾙのｵﾌｾｯﾄ値を入力してください。
吸着ﾚﾍﾞﾙは各ﾍｯﾄﾞ解放状態の負圧ﾚﾍﾞﾙよりｵﾌｾｯﾄ分高い値を
装着ﾚﾍﾞﾙは各ﾍｯﾄﾞ・・・
オフセット 5
A442
装着ﾚﾍﾞﾙの測定を行います。
装着ﾚﾍﾞﾙの測定は、指定されたﾉｽﾞﾙを使用するか、・・・
A444
<<<自動調整中！！>>>
吸装着ﾚﾍﾞﾙの測定中です。
測定は・・・
B1 調整項目選択
調整・検索対象
吸装着ﾚﾍﾞﾙ
ﾍｯﾄﾞ指定
全ﾍｯﾄﾞ
ﾍｯﾄﾞ番号
対象指定
吸着ﾚﾍﾞﾙ
装着ﾚﾍﾞﾙ
LEVEL
下限値
設定値
結果
1
XX
XX
XX
XX
2
XX
XX
XX
XX
3
XX
XX
XX
XX
4
XX
XX
XX
XX
5
XX
XX
XX
XX
6
XX
XX
XX
XX
7
XX
XX
XX
XX
8
XX
XX
XX
XX
Step 1
Step 2
Step 3∼5
2
オフセット「5」を確認して、 [ENTER] キーを押します。
オフセットは、通常「5」を指定します。
3
非常停止ボタンを押してから、全ヘッドのノズル穴を
密閉します。
e
空気が抜けないように全ノズル穴を密閉してください。
