3- 77 SER09989020 調整 第 3 章 3 3.2.3 照明光量 専用治具（ライトアジャスタ： KM1-M8806-000） を使って、マルチ認識カメ ラの照明光量を調整します。調整は画像を見ながら調光基板のボリュームで行い ます。以下の手順で行ってください。 1 「照明光量」コマンドを実行します。 1. 「 3/3/B1 調整項目選択」→「マルチカメラ」→「照明光量」を選択しま す。 2 . 照明の種類は「点滅」を選択し…
3-
76
SER09989020
調整
第
3
章
3
8
安全を確認して、再度 [ENTER] キーを押します。
ヘッド部がカメラ上を繰り返し移動し、ビジョンディスプレイにフォーカスア
ジャスタの映像およびプロファイル曲線が表示されます。
e
9
非常停止ボタンを押してから、ピントを調整します。
レンズホルダーを回して、フォーカスアジャスタの目盛の-1 から 6 までピン
トが合うよう調整します。プロファイルの振幅が大きいほどピントが合ってい
ます。

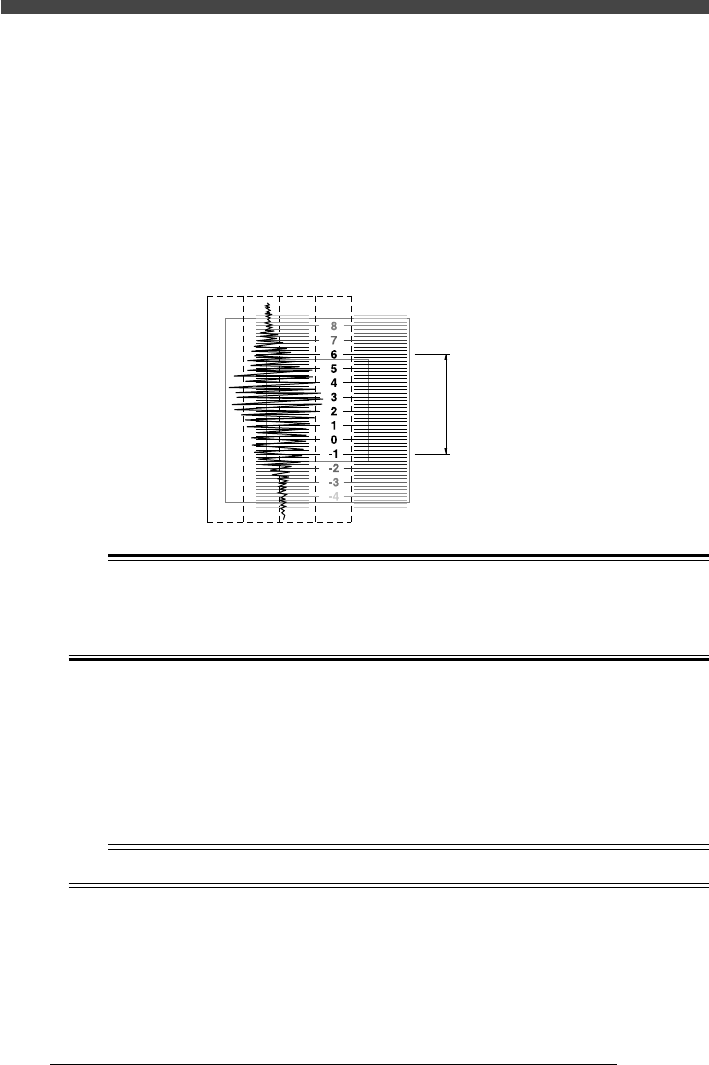

■ ピントおよびプロファイル曲線
20943310-00
LEVEL:80
ピントの合っている範囲
w
警告
ピントの調整中はヘッド部がマルチカメラ上を往復移動します。手や体がヘッド部に接触すると、
けがをする恐れがあります。接触しないように十分に注意してください。
レンズホルダーを回す際は必ず非常停止ボタンを押してください。（非常停止を解除して [ENTER]
キーを押すと、再び画像の取り込みが始まりますので調整結果を確認してください。）
0
最適なピントが得られたら、[ESC] キーを押します。
画面のメッセージに従って調整ユーティリティを終了してください。この調整
では、保存するマシンデータはありません。
e
q
非常停止ボタンを押してから、フォーカスアジャスタを取り外
し、レンズホルダーのセットスクリューを締めます。
n
要点
レンズホルダーを固定した後、再度ピントを確認してください。
w
キャリアテープ排出ガイドパネルを取り付けます。
フィーダープレート部のキャリアテープガイド（あるいは一括交換台車）を取
り外した場合は、もとどおりに取り付けます。
3-
77
SER09989020
調整
第
3
章
3
3.2.3 照明光量
専用治具（ライトアジャスタ：KM1-M8806-000）を使って、マルチ認識カメ
ラの照明光量を調整します。調整は画像を見ながら調光基板のボリュームで行い
ます。以下の手順で行ってください。
1
「照明光量」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「マルチカメラ」→「照明光量」を選択しま
す。
2. 照明の種類は「点滅」を選択します。
3. 調整専用治具を「使用する」を選択します。
4. 調整を行うカメラを選択します。
60943331-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
B1 調整項目選択
調整・検査対象
ﾏﾙﾁｶﾒﾗ
対象指定
ﾋﾟﾝﾄ&絞り
照明光量
ｶﾒﾗｽｹｰﾙ
両方向認識ｵﾌｾｯﾄ
A683
照明タイプの判別の結果を選択し・・・
照明タイプ判別
一定の明るさで点灯
点滅
A625
ライトアジャスタ（照明調整用の専用治具）を・・・
調整用専用治具
使用する
使用しない
調整を行うカメラ番号を選択し・・・
ｶﾒﾗ番号
ﾏﾙﾁｶﾒﾗ 1
ﾏﾙﾁｶﾒﾗ 2
A630
2
安全を確認して、[ENTER] キーを押します。
ヘッド部が部品吸着位置へ移動します。、
3-
78
SER09989020
調整
第
3
章
3
e
3
非常停止ボタンを押してから、ライトアジャスタをヘッド1 に
吸着させます。
ライトアジャスタの2 色面を下にして、２色面の境界線がビジョンディスプレ
イ上で水平に映るように取り付けてください。
■ ライトアジャスタの取り付け
20943311-00
マルチ認識カメラ
ライトアジャスタ
4
非常停止を解除して、[ENTER] キーを押します。
非常停止ボタンを回転解除し、YPU の [READY] ボタンを押してください。
e
5
安全を確認して、再度 [ENTER] キーを押します。
ヘッド部がカメラ上を繰り返し移動し、ビジョンディスプレイ上に光量レベル
を示すプロファイル曲線が表示されます。
■ 照明光量プロファイル曲線
10943312-00
LEVEL:67
64LEVEL
