组件概述 SX1/SX2 V2 贴片机概述 2.1.1 组件的序列号 22 预防性维护 SIPLACE SX1/SX2 V2
组件概述
2.1.1 组件的序列号 SX1/SX2 V2 贴片机概述
预防性维护 SIPLACE SX1/SX2 V2 21
2
2 组件概述
组件概述
2.1
2.1 SX1/SX2 V2 贴片机概述
SX1/SX2 V2 贴片机概述
2.1.1
2.1.1 组件的序列号
组件的序列号

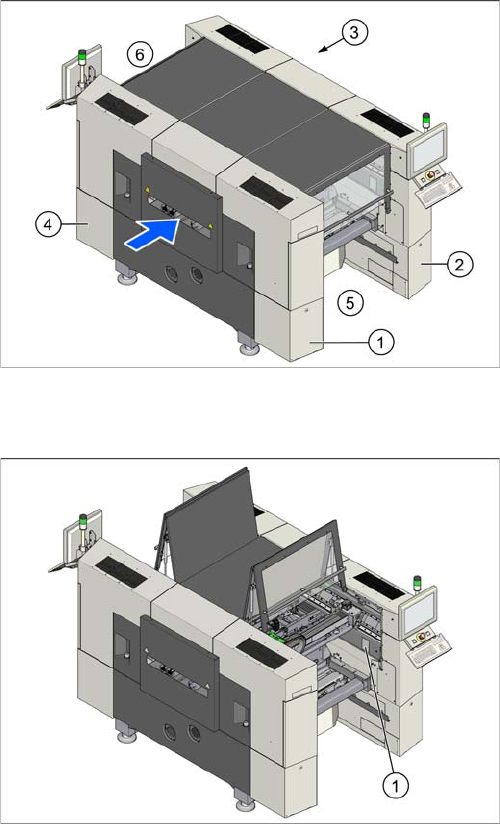

1. 第 1 部分 （气动装置）
2. 第 2 部分
3. 第 3 部分 （电源）
4. 第 4 部分
5. 料位 1
6. 料位 2
可在铭牌 (1) 上找到贴片机的序列号。
组件概述
SX1/SX2 V2 贴片机概述 2.1.1 组件的序列号
22 预防性维护 SIPLACE SX1/SX2 V2
工具、耗材、零备件和磨损部件
重大与小型维护
预防性维护 SIPLACE SX1/SX2 V2 23
3
3 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了贴片机维护任务所需的所有必需的耗材、易损件、零备件及工具。
3.1
3.1 重大与小型维护
重大与小型维护
建议在维护工作中采用 “X 与 SX 系列 [03079042
-
xx] 的维修工具箱 ”。
耗材 物件号 在维修工具箱中
提供
OIL Interflon Fin Super （铁氟龙油） 03017760-xx
表面保护喷油 400 ml 00328575- xx
Interflon Fin 润滑脂 （用于 SX 料带切割器上的切割刀片） 03020782- xx
SIPLACE 清洁布 00315253- xx X
Klüberplex BEM 34-132 润滑脂 00374565- xx X
防护乳胶手套 00372972- xx
一组 10 个用于润滑的毛刷 00370771- xx
400 ml 防锈喷雾 WD40 00325833- xx
无绒布，KM 擦拭 03082092- xx
一张 DIN A4 纸
胶带
用于清洁光学组件的微纤维布
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
压缩空气
易损件 物件号 在维修工具箱中
提供
40 µm 过滤元件 03003717- xx X
112 型所用的 5 μm 过滤器套件
SX1_2 / DX1_2 / D4 / D4i / D1 / D2 / D1i / D2i / HSxx / S27 版本 2
00355386- xx
Y 轴松配轴承润滑系统 03079145- xx X
滤芯 （搭配真空泵进行操作） 03077677- xx
弾性体弹簧 20x8.5x22 （90 邵氏硬度 A） 03096352- xx
10 只一套的润滑系统 SX1 （含维护标签） 03085908Sxx
保护盖上导辊所用的 8.5x1.6 O 型环 03078577- xx
缓冲盖导向 03075364- xx
工具 物件号 在维修工具箱中
提供
ESD 腕带 TYP.OK/WRS 00320279- xx
内六角扳手套件 00376492- xx
十字螺丝刀套件 00319064- xx
SIPLACE 操作员工具包 00349303- xx
剪刀 00378524- xx
镊子 00378525- xx
电动十字螺丝刀 00378527- xx
