大修
大修的维护间隔时间
预防性维护 SIPLACE SX1/SX2 V2 33
5
5 大修
大修
5.1
5.1 大修的维护间隔时间
大修的维护间隔时间
1005 - ?? - ???????
1100 - ????
2005 - ?? - ????? - SXDX12 V1 V2
2105 - ?? - ???? – SX12 V2
2205 - ?? - ???? – SXDX12 V1 V2
2305 - ?? - ?? - SXDX12 V1 V2
注意
仅限于经过培训的人员
这些维护任务仅能由接受过充分培训，并且具备相应资质的人员来执行。
注意
过滤元件
所列出的检查和替换过滤元件的维护间隔仅适用于规定的压缩空气质量 （见用户手册）。如使
用其他质量，维护间隔应当酌情缩短。
维护任务
基础贴片机
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
使用 1 (2) 悬臂检查贴片机上的安全性能。 4 (6) X
如有需要，检查并清洁 / 更换压缩空气过滤器 2 X
清洁 / 更换贴片头废气过滤器 1 X
清洁保护盖 2 X
检查 / 清洁 / 更换保护盖上的气压式避震器 4 X
检查保护盖上的导辊 2 X
检查保护盖上的缓冲 2
维护任务
元件装卸单元
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
废料带切割器功能测试 2 X
润滑料带切割器 5 X
润滑切割刀片 2 X
润滑 COT 插入件 1 X
润滑 X 供料器元件料车上的定位轴承 1 X
润滑 X 供料器元件料车的对中条 1 X
维护任务
光学系统
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
清洁 IC 和 FC 摄像机 4 X
清洁静止 3D 传感器模块 2 X
清洁 PCB 条形码扫描仪 2 X
维护任务
悬臂
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
润滑并清洁 X 轴的引导轴承 2 X*
清洁 X 轴的线性引导装置 2 X
润滑并清洁 Y 轴的引导轴承 2 X*
清洁 Y 轴的线性引导装置 2 X
清洁 X 轴的刻度 2 X
大修
大修的维护间隔时间
34 预防性维护 SIPLACE SX1/SX2 V2
2405 - ?? - ???? - SX12 V2
7005 - ? ? - ??? - SX1 2V2 SXDX4 X34iS
8005 - ?? - SPS - SX1 2 V2 - X34iS
9000 – ?? * ????
* 另见维护显示
9000 – ?? ** 3 ????
** 此数值代表 3 班次操作 （7500 小时的操作时间）。可以为其他操作设置安排更长的间隔时间。请遵
循制造商的维护手册。
参阅 :
1.3.2 计算维护间隔时间 [ ➙ 15]
清洁 Y 轴的刻度 2 X
更换松配轴承润滑系统的 X 轴 （如有的话） 2 X
更换松配轴承润滑系统的 Y 轴 2 X*
维护任务
传送导轨
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
调整 DC 的传送导轨侧边 2 X
清洁并保养传送导轨
▪六角轴
▪ 线性导轨
▪ 滚珠丝杠
▪ 夹持表面 （仅 DT）
11 X
维护任务
真空泵
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
检查 / 更换过滤芯 15 X**
维护任务
智能顶针支撑
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
清洁端口 2 X
清洁顶针 3 （每
5件）
X
维护任务
悬臂
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
大修
5.2.1 工具、耗材、零备件和易损件 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 35
5.2
5.2 贴片机主体的维护工作
贴片机主体的维护工作
5.2.1
5.2.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ ESD 腕带 [00320279-xx]
▪ 无绒布 [03082092-xx]
▪ 内六角扳手套件
▪ 弱碱性或微碱性清洗剂
▪ 40 µm 过滤器滤芯 [03003717-xx]
▪ 5 µm 过滤器滤芯 [03050213-xx]
▪ O 型环 8.5x1.6 [03078577-xx] （保护盖上的导辊所用）
▪ 气压弹簧 D3D3B90-135-430-004/230N [03086743-xx]，如有需要
▪ 如需要的话，缓冲盖导向 [03075364-xx]
▪ 您的贴片机维修手册
5.2.2
5.2.2 执行维护工作
执行维护工作
5.2.2.1
5.2.2.1 检查安全部件
检查安全部件
?? - ?????????
► 请确保贴片系统已打开，而且操作系统已启动。
► 确保贴片机已设置 “Control on （控制开启）”。您可以通过主要故障指示灯进行判断。
EMERGENCY STOP （急停）按钮
危险
无法运转的安全性能
无法运转的安全性能具备危险性。
► 如果安全性能中的任意一个无法运转，请立即关闭贴片机并确保机器不会因未授权操作而
重新启动。

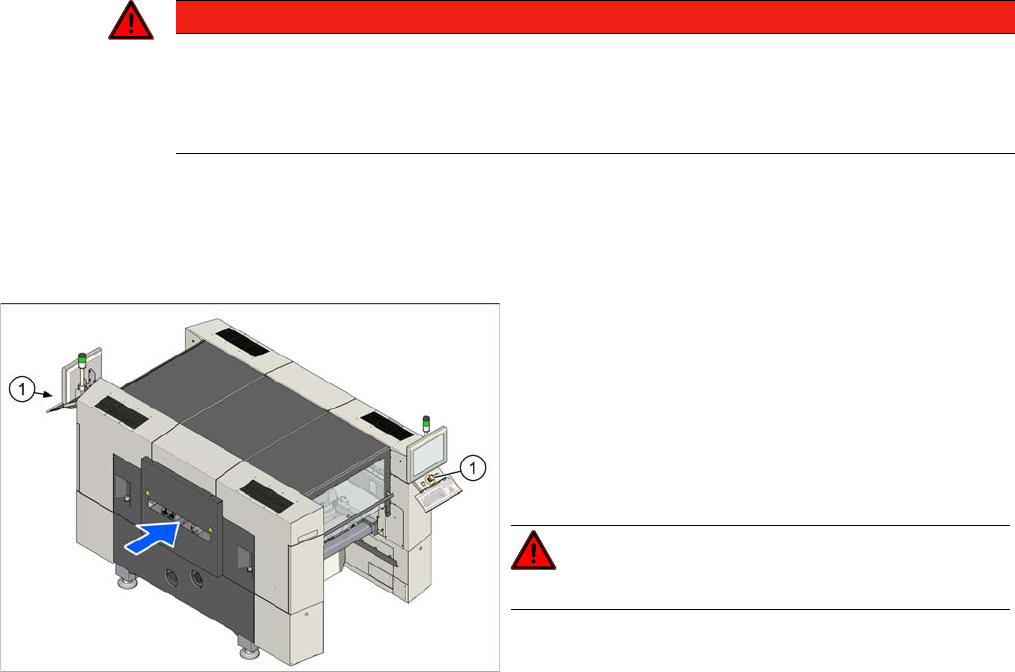

► 检查 EMERGENCY STOP （急停）按钮 (1) 是否损
坏。
► 开动按钮时，检查控制系统是否会立即关闭。用户界
面上必须显示一条消息，而且您应当可以听到压缩空
气喷出的声音。
如未出现如上所述的情况，检查安全电路，并请获得
授权的人员或 SIPLACE 维修团队更换任何损坏的元
件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 按下 Start （开启）按钮。
► 检查所有开动的急停按钮是否已在贴片机软件中显
示。
► 为所有急停按钮重复此程序。
