大修 5.2.2 执行维护工作 贴片机主体的维护工作 预防性维护 SIPLACE SX1/SX2 V2 37 减震器上的安全开关 监控抛料仓 ► 移出元件抛料仓 (2) 。控制面板上应立即出现一条消 息。 ► 重新插入元件抛料仓。 ► 为所有抛料仓重复此程序。 提示 仅有第 2 与第 4 部分的减震器才配有安 全开关。 ► 检查第 2 部分减震器上的安全开关： 将两个螺钉 (1) 拧松，将保护盖 (2) 固定牢固并将其 摆动至一侧。 将…
大修
贴片机主体的维护工作 5.2.2 执行维护工作
36 预防性维护 SIPLACE SX1/SX2 V2

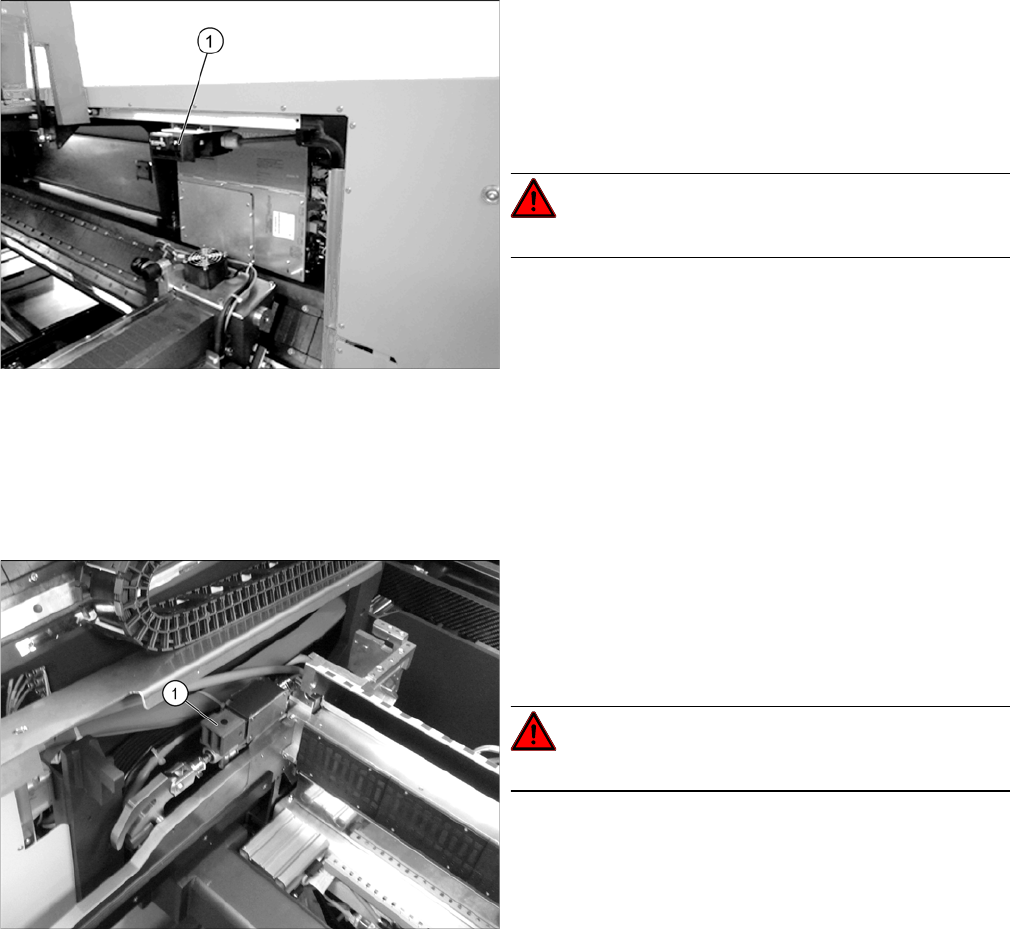

保护盖开关
元件料车的安全开关
► 打开一个保护盖。其他保护盖必须是关闭的。
► 控制系统必须被立刻关闭。贴片机软件上应该出现一
条消息，而且您应当可以听到压缩空气喷出的声音。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 检查保护盖开关是否有损坏。如存在任何损坏情况，
请获得授权的人员或者 SIPLACE 维修团队更换保护
盖开关。
► 检查促动器是否能干净利落且毫不费力的进入开关装
置 (1) 中。如未出现如上所述的情况，调整促动器相
对于保护盖开关的位置。
► 为所有保护盖开关重复这些步骤。
检查元件料车的安全开关 (1)：
► 移出元件料车。控制面板上应立即出现一条消息。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 为所有位置重复此程序。
大修
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 37

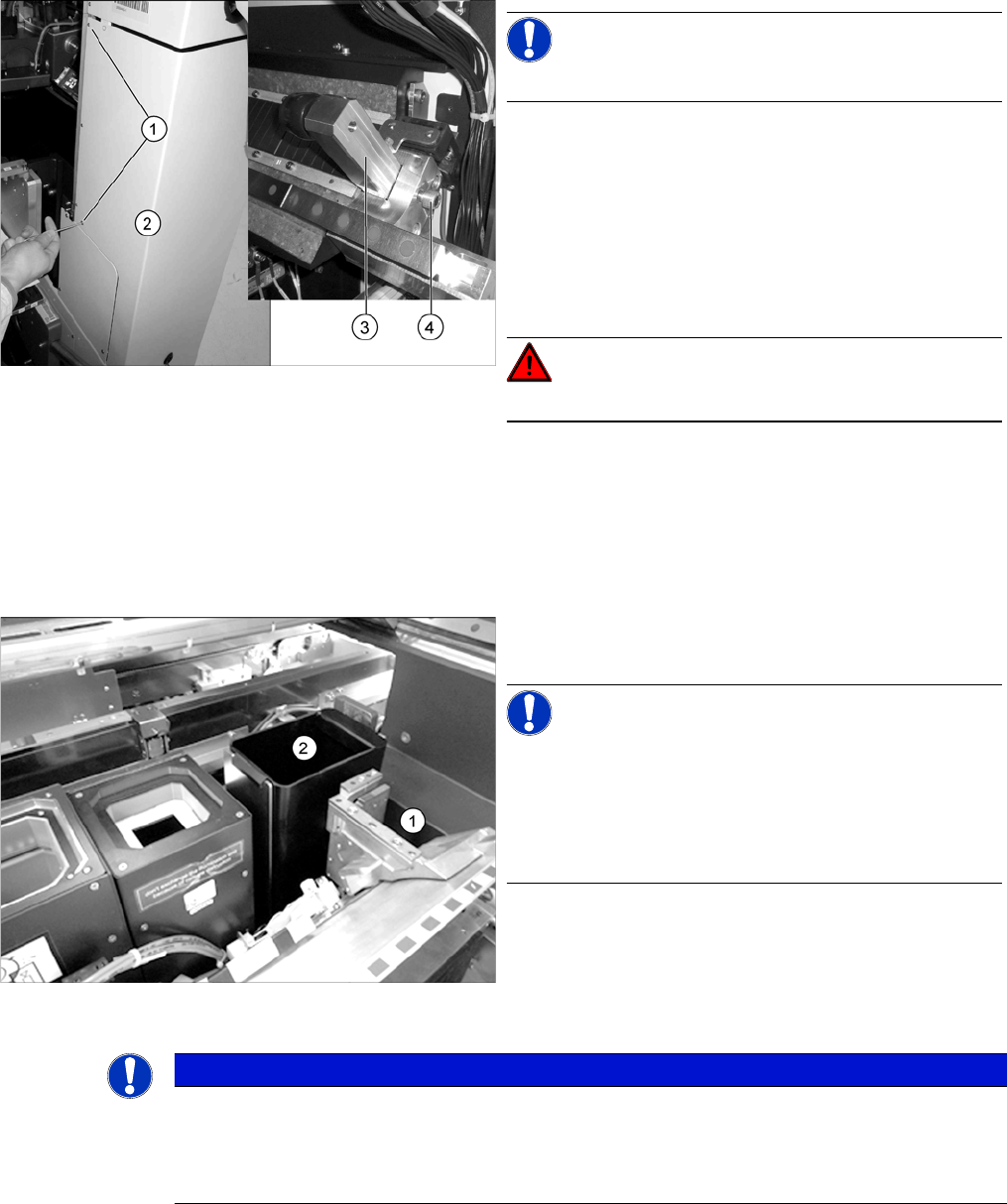

减震器上的安全开关
监控抛料仓
► 移出元件抛料仓 (2)。控制面板上应立即出现一条消息。
► 重新插入元件抛料仓。
► 为所有抛料仓重复此程序。
提示
仅有第 2 与第 4 部分的减震器才配有安全开关。
► 检查第 2 部分减震器上的安全开关：
将两个螺钉 (1) 拧松，将保护盖 (2) 固定牢固并将其
摆动至一侧。
将螺钉 (4) 拧松并将减震器 (3) 固定，然后取下减震
器。控制面板上应立即出现一条消息。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 重新安装减震器并关闭保护盖，用两个紧固螺钉将其
固定就位。
► 为第 4 部分的减震器重复此程序。
► 移出吸嘴抛料仓 (1)。控制面板上应立即出现一条消
息。
提示
可以选择监控吸嘴抛料仓。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并
在需要时请获得授权的人员或 SIPLACE 维修团队更换任
何损坏的元件。
► 重新插入吸嘴抛料仓。
提示
可以选择监控元件抛料仓。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并在需要时请获得授权的人员或
SIPLACE 维修团队更换任何损坏的元件。
大修
贴片机主体的维护工作 5.2.2 执行维护工作
38 预防性维护 SIPLACE SX1/SX2 V2

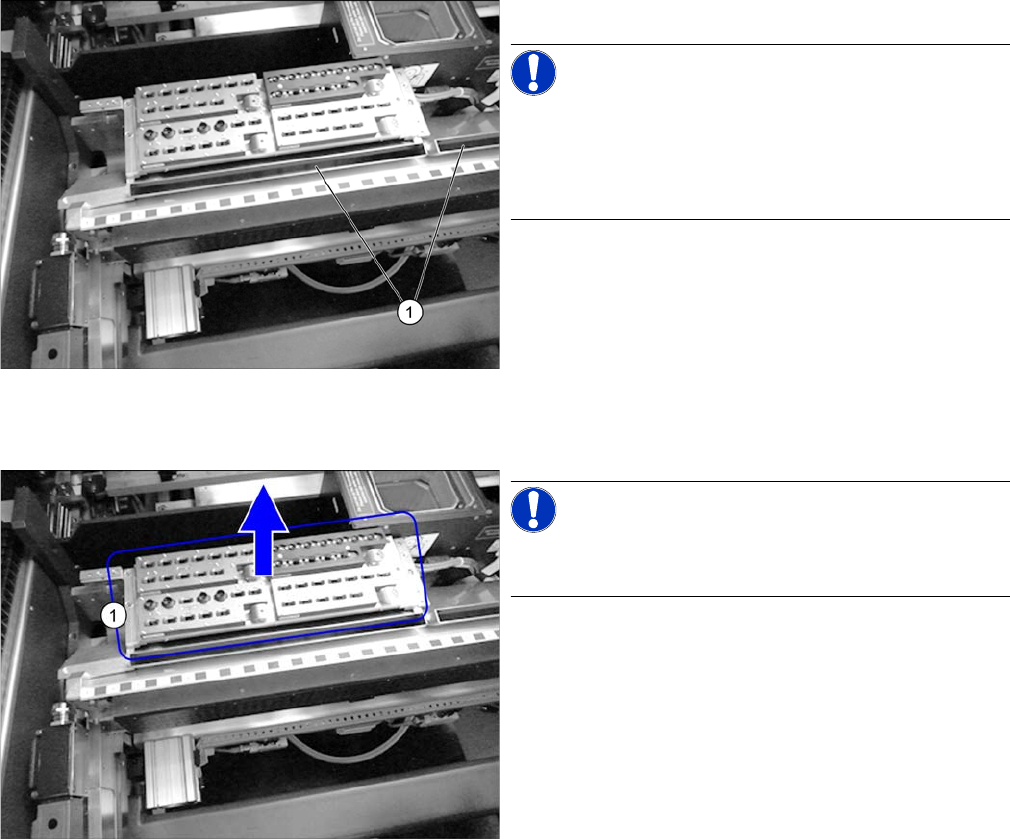

监控抛料导槽
???? - ??????
监控吸嘴料盘
► 移出抛料导槽 (1)。控制面板上应立即出现一条消息。
提示
可以选择监控元件抛料导槽。
如无消息显示，检查此选项是否已在您的系统中安装。
如果您的系统中已安装了此选项但没有消息出现，请联
系您所在地的 SIPLACE 维修团队。
► 将抛料导槽安置回原位。
► 为所有抛料导槽重复此程序。
提示
由于双头料盘已永久固定且无法取下，因此该检查不适
用于双头料盘。
► 取下吸嘴盘。
► 关闭保护盖并按下 Start （开启）按钮。
⇨ 无论贴片机使用何种软件，贴片机都必须显示所有已
取下的吸嘴盘。
