大修
贴片机主体的维护工作 5.2.3 最后的工作
42 预防性维护 SIPLACE SX1/SX2 V2
5.2.2.6
5.2.2.6 检查保护盖上的导辊
检查保护盖上的导辊
5.2.2.7
5.2.2.7 检查保护盖上的缓冲
检查保护盖上的缓冲
5.2.3
5.2.3 最后的工作
最后的工作
► 重新接通贴片机的压缩空气供给。

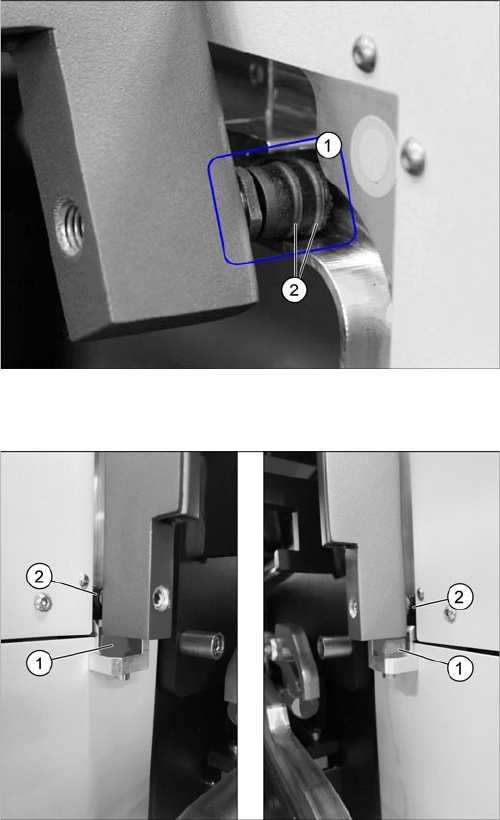

► 检查导辊 (1) 是否损坏。如果导辊损坏，则必须由获
得授权的人员对其进行更换。拆卸和安装细节请阅读
您的贴片机维修手册。
► 检查导辊上的 O 型环 (2) 是否损坏。如果 O 形环损坏
或丢失，那么就必须由获得授权的人员进行更换。拆
卸和安装细节请阅读您的贴片机维修手册。
► 对所有导辊 （每个盖有两个导辊）重复这些步骤。
► 将保护盖完全向下拉。
► 检查辊 (2) 是否触碰到了导轨上较低的缓冲 (1)。
► 如果辊触碰到了缓冲，就请更换缓冲。
► 对所有缓冲重复这些步骤 （每个保护盖含两个缓
冲）。
大修
5.3.1 工具、耗材、零备件和易损件 元件供给设备的维护工作
预防性维护 SIPLACE SX1/SX2 V2 43
5.3
5.3 元件供给设备的维护工作
元件供给设备的维护工作
5.3.1
5.3.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ 400 ml 表面保护喷油 [00328575-xx]
▪ Interflon Fin 润滑脂 [03020782-xx]
▪ 无绒布 [03082092-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 一张 DIN A3 纸 （或两张 A4 纸）
▪胶带条
▪剪刀
▪ ESD 腕带 [00320279-xx]
▪ 润滑喷嘴 DIN71412-A-M6 – 直管 （料带切割器）[03036936-xx]，如有需要
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
5.3.2
5.3.2 执行维护工作
执行维护工作
5.3.2.1
5.3.2.1 废料带切割器的功能测试
废料带切割器的功能测试
► 将纸张再次从空料带槽中取出。
如果没有精确的切开，就必须对刀片进行清洁或更换。这项任务必须由获得授权的人员进行。如需
了解拆卸和安装的细节，请阅读维修手册。
➢ 为了进行下一项测试，贴片机内的贴片机与转换料台
必须重新通电。

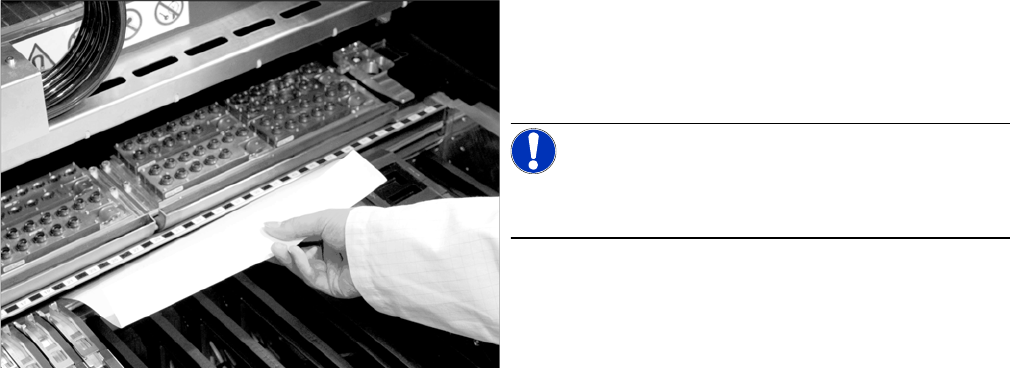

► 在空料带槽中插入一张 DIN A3 纸或者两张粘在一起
的 DIN A4 纸。
提示
由于单独一张 DIN A4 纸的长度不够，因此将无法够及料
带切割器。
► 将这张纸用胶带粘在空料带槽上。
请确保纸张没有向上伸出进入贴片头的行程范围。
► 启动软件中的切割程序。
大修
元件供给设备的维护工作 5.3.2 执行维护工作
44 预防性维护 SIPLACE SX1/SX2 V2
5.3.2.2
5.3.2.2 为切割器涂覆润滑脂
为切割器涂覆润滑脂
???????????????
► 将元件料车中的物质卸下并将料车移出贴片机。
► 关闭贴片机并将其锁定，以防出现未授权的重新启动。请遵守 "1.2 准备工作 ......" [ ➙ 12] 部分中的指
示。
► 在 “ 所含软管可用于 Y 轴的润滑脂枪 ”（用量：约 0.4 克）[00374563-xx] 中注入 Klüberplex BEM 34-
132 （请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 63]）。
警告
切割器附近作业时的伤人风险。
在料带切割器的区域内作业时，将元件料车移出贴片机并断开贴片机与干线电源以及压缩空气
供给的连接。
► 然后等到工作压力降到 0 MPa 。
► 始终确保贴片机不会在未经授权的情况下被重新启动。
► 切勿将手伸进料带切割器的内部。
► 将润滑脂枪的软管径直接入润滑喷嘴中。
提示
如果润滑喷嘴已不再能使润滑剂通过或已损坏，请进行
更换 (DIN71412-A-M6 [03036936-xx])。
► 将润滑脂挤入料带切割器内，直至其再次明显突出为
止。
► 用刷子清除多余的润滑脂。
► 在料带切割器的另一侧重复这些步骤。
► 为每个料带切割器重复这些步骤。
