大修 5.4.1 工具、耗材、零备件和易 损件 光学系统的维护工作 预防性维护 SIPLACE SX1/SX2 V2 47 5.4 5 . 4 光 学 系 统 的 维 护 工 作 光学系统的维护工作 5.4.1 5 . 4 . 1 工 具 、 耗 材 、 零 备 件 和 易 损 件 工具、耗材、零备件和易损件 ▪ 超细纤维布 （用于擦拭光学组件） ▪ ESD 腕带 [00320279-xx] ▪ 棉手套 [00359087-xx] 5.…
大修
元件供给设备的维护工作 5.3.2 执行维护工作
46 预防性维护 SIPLACE SX1/SX2 V2
5.3.2.4
5.3.2.4 润滑 COT 插入件
润滑 COT 插入件
5.3.2.5
5.3.2.5 润滑 X 供料器元件料车上的定位轴承
润滑 X 供料器元件料车上的定位轴承
5.3.2.6
5.3.2.6 为 X 供料器料车上的中心带涂覆润滑脂
为 X 供料器料车上的中心带涂覆润滑脂
提示
润滑啮合销
如果元件料车频繁卸出，建议您润滑啮合销。
► 使用一块 SIPLACE 清洁布润滑啮合销 (1)。
► 使用一块 SIPLACE 清洁布润滑元件装卸单元左右两
侧的挂钩 (2)。
► 为所有位置重复此任务。
► 使用一块 SIPLACE 清洁纸巾润滑转换料台上的辊 (1)
（每侧 2 个）。
► 在所有元件料车上重复这些任务。
转换料台上的对中导轨。
► 在一块无绒布上施用“表面保护喷油” [00328575-xx]，
然后为对中条 （1）涂上一层薄薄的油。请特别注意
对中孔。
另外，您也可以使用一块 SIPLACE 清洁布。
► 然后用一块无绒布擦拭对中条。
► 对所有元件料车重复这些步骤。
大修
5.4.1 工具、耗材、零备件和易损件 光学系统的维护工作
预防性维护 SIPLACE SX1/SX2 V2 47
5.4
5.4 光学系统的维护工作
光学系统的维护工作
5.4.1
5.4.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 超细纤维布 （用于擦拭光学组件）
▪ ESD 腕带 [00320279-xx]
▪ 棉手套 [00359087-xx]
5.4.2
5.4.2 准备步骤
准备步骤
► 卸载料车，并将其移出贴片机。
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 12] 章节中的说明执
行操作。
5.4.3
5.4.3 执行维护工作
执行维护工作
5.4.3.1
5.4.3.1 清洁 IC 和 FC 相机
清洁 IC 和 FC 相机
提示
IC、FC 摄相机
IC （33 型）和 FC （25 型）摄相机的清洁程序与此一致。
注意
注意玻璃片伤人的风险！
► 玻璃片边缘存在割伤手指的风险。
► 请佩戴棉质手套作为保护手段并避免触摸边缘。为实现有效清洁，也需要佩戴棉质手套
（防止留下指纹！）。
注意
电气元件
请确保电气元件不带电！

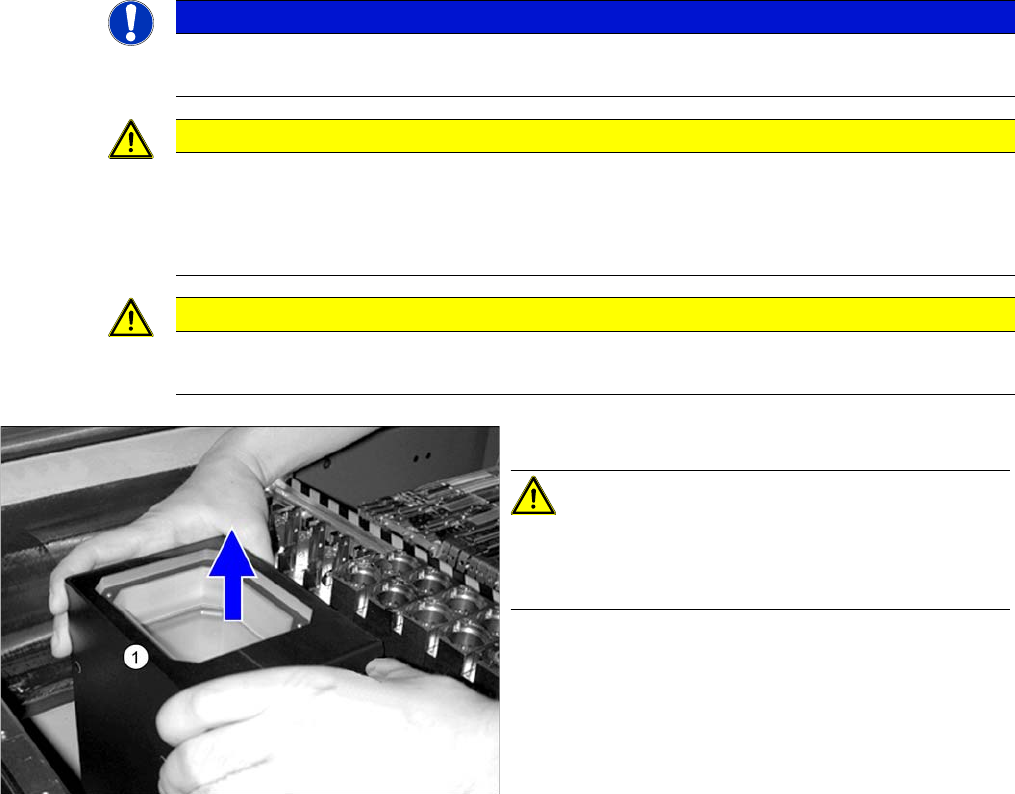

► 小心地将 IC 摄相机的上半部分 (1) 抬起并拆下。
注意
请勿混淆不同摄相机的上半部分。
不同摄相机的上半部分与具体的下半部分相互对应，因
而不能混淆。
大修
光学系统的维护工作 5.4.3 执行维护工作
48 预防性维护 SIPLACE SX1/SX2 V2
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2
5.4.3.2 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
注意
注意玻璃片边缘存在伤人的风险！

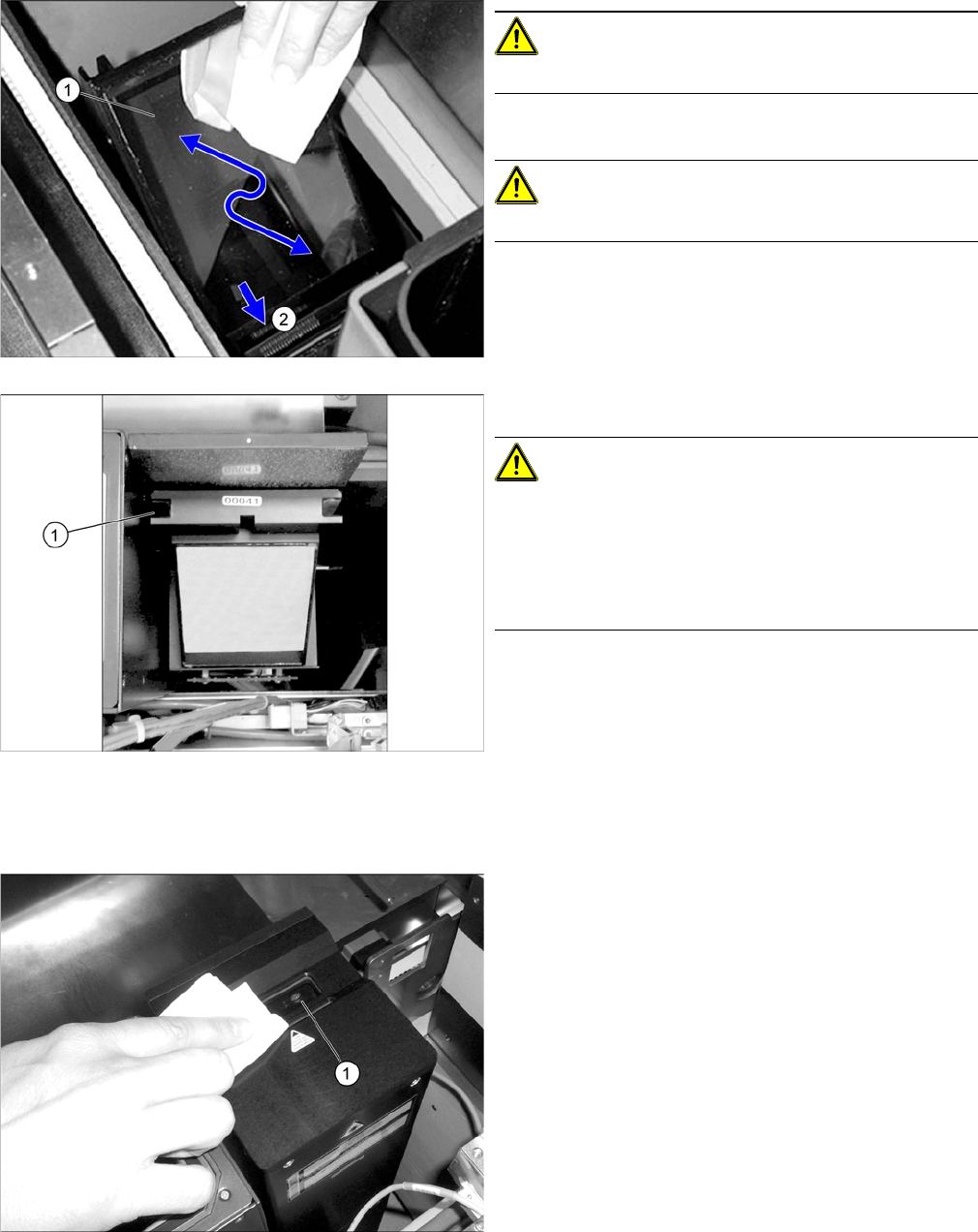

► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除玻璃片下方导槽 (2) 中散落的任何元件。
► 重装上半部分。
注意
请确保不损坏玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄相机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
