大修
光学系统的维护工作 5.4.3 执行维护工作
48 预防性维护 SIPLACE SX1/SX2 V2
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2
5.4.3.2 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
注意
注意玻璃片边缘存在伤人的风险！
► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除玻璃片下方导槽 (2) 中散落的任何元件。
► 重装上半部分。
注意
请确保不损坏玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄相机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
大修
5.5.1 工具、耗材、零备件和易损件 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 49
5.4.3.3
5.4.3.3 清洁 PCB 条形码扫描仪
清洁 PCB 条形码扫描仪
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 无绒布 [03082092-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 棉质手套 [00359087-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ 叉形扳手，尺寸 15
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 润滑喷嘴 （X、Y 轴）DIN71412 - B M6 [03036943-xx]，如有需要
▪ Y 轴松配轴承 [03079145-xx] 的润滑系统
▪ 10 支一套的润滑系统 SX1 （含维护标签 [03085908Sxx]）
5.5.2
5.5.2 准备步骤
准备步骤
► 关闭贴片机并将其锁定，以防出现未授权的重新启动。请遵守 "1.2 准备工作 ......" [ ➙ 12] 部分中的指
示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 63]
► 用超细纤维布清洁 PCB 条形码扫描仪的镜头 (1)。
大修
悬臂的维护工作 5.5.3 执行维护工作
50 预防性维护 SIPLACE SX1/SX2 V2
5.5.3
5.5.3 执行维护工作
执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
5.5.3.1
5.5.3.1 为 X 轴导向轴承涂覆和清除润滑脂
为 X 轴导向轴承涂覆和清除润滑脂
► 在 “ 所含软管可用于 Y 轴的润滑脂枪 ”（用量：约 0.4 克）[00374563-xx] 中注入 Klüberplex BEM 34-
132 （请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 63]）。
► 将 X 轴的贴片头板移动大约 30 cm。这样可以将润滑脂分散开来。
► 对两个导向支座再一次重复按压与移动的过程。已施加了正确计量的润滑脂。
每个导向支座的润滑脂总用量为 0.8 cm³ （= 8 g = 挤压 2 次）！
► 使用一块无绒布清除润滑喷嘴上和周围的任何多余润滑脂。
► 对每个悬臂重复这些步骤。
► 清洁线性引导装置。
（请参阅 "5.5.3.2 清洁 X 轴的线性导轨 " [ ➙ 51]）
注意
以正确的方式润滑所有润滑喷嘴。
X 轴上存在两个导向支座，每个支座上都有一个润滑喷嘴。这些润滑喷嘴会向导向支座上的所
有辊轮轨道提供润滑脂。
► 由于过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏，因此切勿施
加过少或过多的润滑脂。

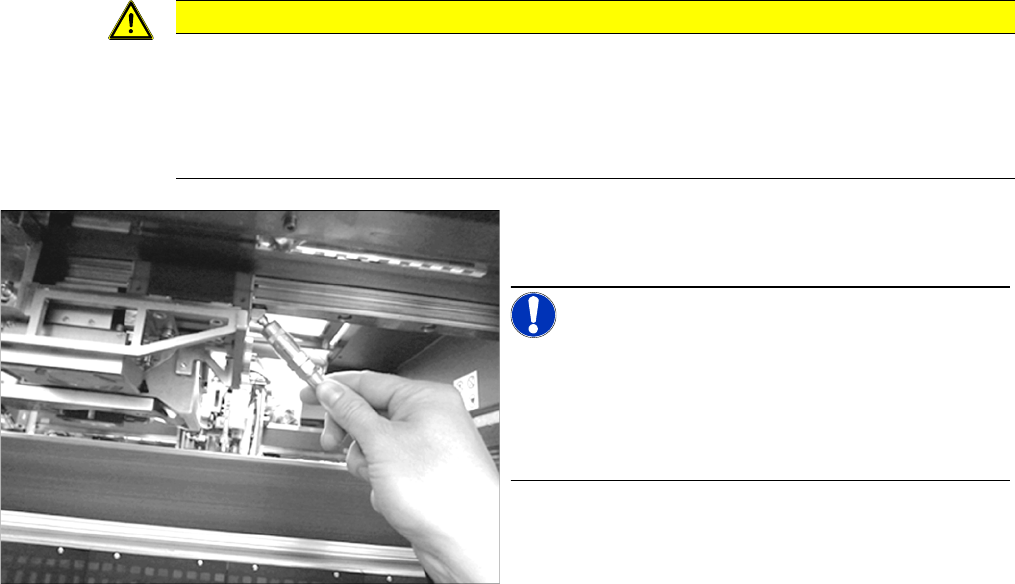

► 将润滑脂枪的软管径直接入润滑喷嘴中。
► 挤按润滑枪一次 （每挤一次为 0.4 cm³ ）。
提示
如有润滑脂从润滑喷嘴处溢出，说明轴承内的润滑脂已
满。
如果润滑喷嘴已不再能使润滑剂通过，如果它已不再能
够妥善密封或已损坏，请更换 (DIN71412-B-M6
[03036943-xx])。
► 对悬臂的两个导向支座重复这些步骤。
