大修
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 51
5.5.3.2
5.5.3.2 清洁 X 轴的线性导轨
清洁 X 轴的线性导轨
5.5.3.3
5.5.3.3 为 Y 轴导向轴承涂覆和清除润滑脂
为 Y 轴导向轴承涂覆和清除润滑脂
► 向润滑脂枪内填充 Klüberplex BEM 34-132 润滑脂 （请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 63]）。
► 将悬臂移动大约 30 cm。这样可以将润滑脂分散开来。
► 使用一块擦拭布清除润滑喷嘴上和周围的任何多余润滑脂。
► 为面朝贴片机内部的 Y 轴润滑喷嘴 (2) 执行同样的程序。
► 在所有线性引导装置上重复这一润滑过程 （每个悬臂上有四个润滑喷嘴）。
► 清洁线性引导装置。
（请参阅 "5.5.3.4 清洁 Y 轴线性导轨 " [ ➙ 52]）
注意
切勿使用任何化学性质的清洁剂！
不要使用其他润滑剂。 否则可能降低轴承的有效使用寿
命。通过导轨架充分润滑导轨。

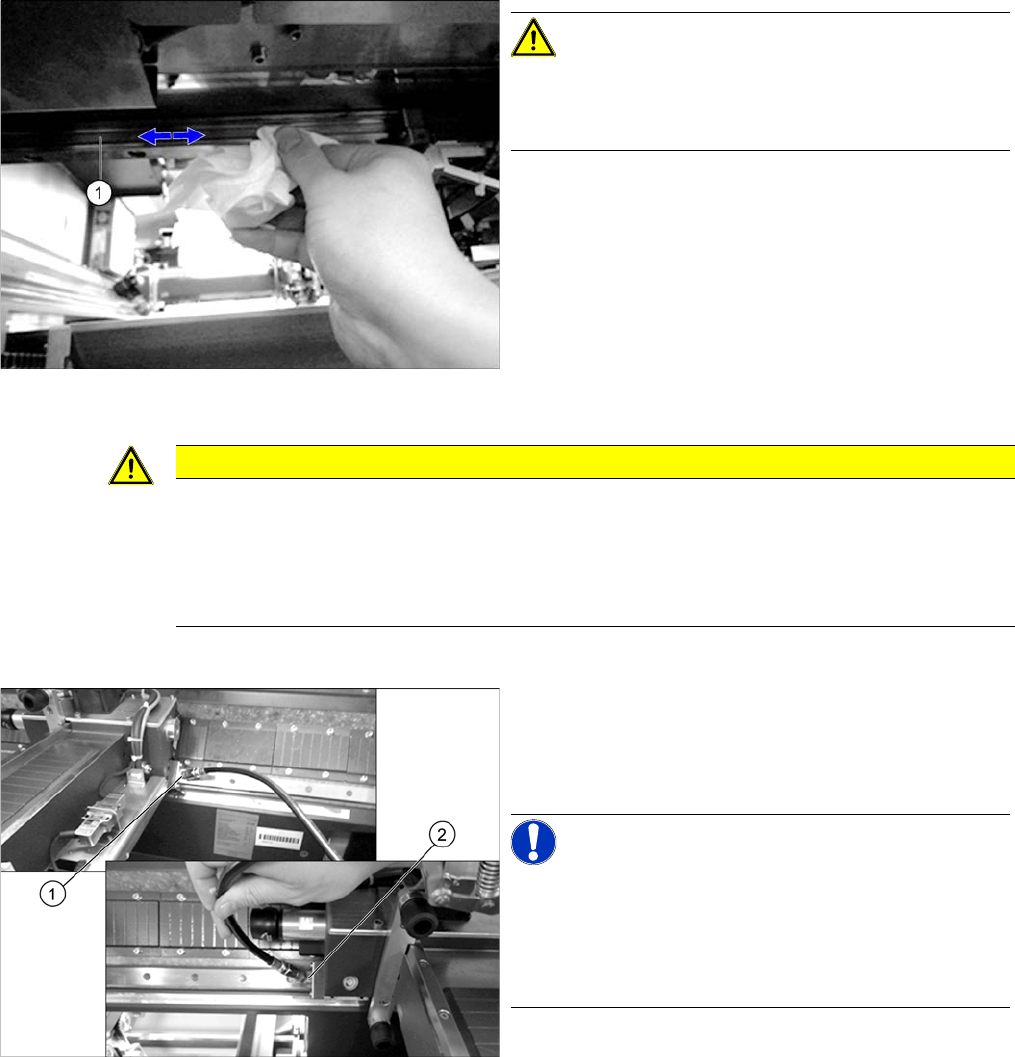

► 使用无纺布全面清洁悬臂下面 X 轴的线性导轨 (1)。
► 对所有线性导轨重复执行此步骤。
注意
以正确的方式润滑所有润滑喷嘴。
► 对可从悬臂外接触到的 Y 轴，应对其润滑喷嘴进行润滑。这些润滑喷嘴会向导向支座上的
所有辊轮轨道提供润滑脂。由于无法接触到内部的润滑喷嘴，因此将不会润滑。
► 由于过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏，因此切勿施
加过少或过多的润滑脂。
► 将润滑脂枪径直接入润滑喷嘴 (1) 中。
► 挤压润滑脂枪一次并施用。（每挤 1 次相当于 0.4 cm³
= 4 g)
油脂总量为 4 g！
提示
如有润滑脂从润滑喷嘴处溢出，说明轴承内的润滑脂已
满。
如果润滑喷嘴已不再能使润滑剂通过，如果它已不再能
够妥善密封或已损坏，请更换 (DIN71412-B-M6
[03036943-xx])。
大修
悬臂的维护工作 5.5.3 执行维护工作
52 预防性维护 SIPLACE SX1/SX2 V2
5.5.3.4
5.5.3.4 清洁 Y 轴线性导轨
清洁 Y 轴线性导轨
5.5.3.5
5.5.3.5 清洁 X 轴光栅标尺
清洁 X 轴光栅标尺
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
切勿使用任何化学性质的清洁剂！
不要使用其他润滑剂。 否则可能降低轴承的有效使用寿
命。通过导轨架充分润滑导轨。
► 使用无纺布全面清洁 Y 轴的线性导轨 (1)。
► 对所有线性导轨重复执行此步骤。
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 X 轴增量光栅标尺 (1)。
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
大修
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 53
5.5.3.7
5.5.3.7 更换松配轴承的润滑系统 X 轴
更换松配轴承的润滑系统 X 轴
由于贴装头有所不同，因此会用到不同的润滑系统。
无润滑系统
达到 FS02 的贴装头：
► 如未使用润滑系统 （松配轴承辊上的黑色保护盖），
应每周使用 SIPLACE 清洁纸巾清洁并润滑跑合表
面。
提示
对于贴装头达 FS02 的，润滑系统是可选项。
为了减少所需的维护工作，您可以用一个经过改进的版本替换旧版的润滑适配器。有了额外配
备的支架，您便可以使用与 Y 轴所用的相同的润滑系统。遵循 “ 润滑适配器 X 轴的改造方案 ”
中的技术信息 TI2011-11D04。
► 该润滑适配器可用于达到 FS02 的贴装头。
► 更换工作必须，也仅能由 SIPLACE 维修团队完成。
► 拧下润滑系统 (1) 的螺钉。
► 使用干布清洁润滑适配器的辊以及跑合表面。
► 使贴装头在整个长度上移动两次。现在，请再一次清
洁润滑适配器的辊以及跑合表面。
► 将新润滑系统上的保护盖的螺钉拧下。
注意
注意切勿使毛毡滤芯变形。
► 手动旋紧新的润滑系统。
► 必要时，对第二个悬臂重复这一程序。
