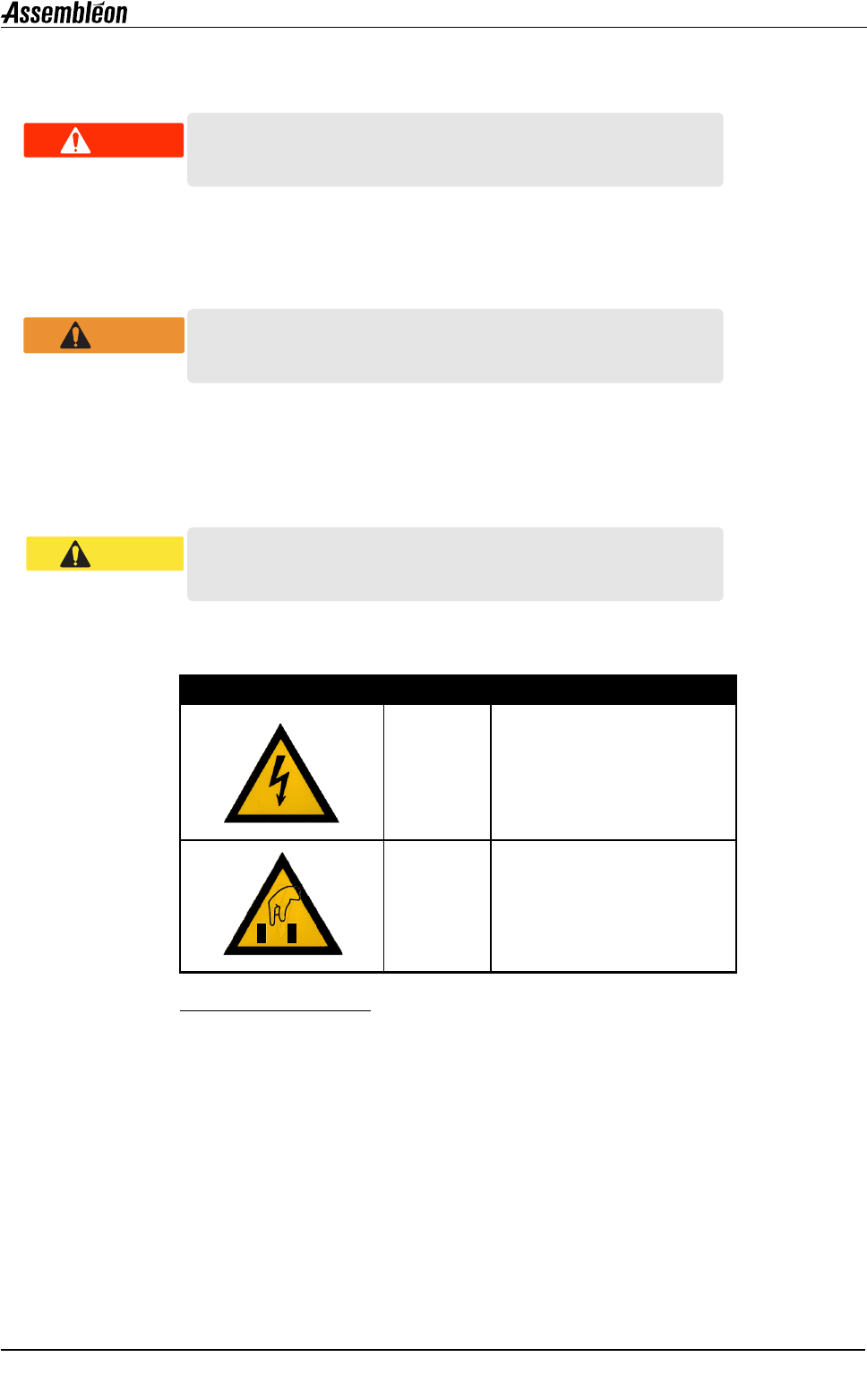

危险说明以此种方式显示：
Q 警告
警告指具有潜在危险的情况，如未能避免则会导致死亡或严重的人身伤害。
警告说明以此种方式显示：
Q 小心
小心指具有潜在危险的情况，如未能避免则会导致轻微或中等程度的人身伤害。
也可用来警示不安全的操作。
小心说明以此种方式显示：
A2.6 安全标签
图
3
安全标签
符号 类别 含义
1
警告 高压危险
与之接触可能会导致触电或灼
伤。 维修前请关闭并锁住系
统。
2
警告 谨防夹手
对手指造成严重伤害。
双手远离移动部件。
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
ॅ䰽䙓ܡDŽ
ॅ䰽
ॅ䰽
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
ॅ䰽䙓ܡDŽ
䄺ਞ
䄺ਞ
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
ॅ䰽䙓ܡDŽ
ᇣᖗ
ᇣᖗ
第
A2
章
用户参考手册 4022 593 52681
10 AX-301/501， AX-3/5 08.01
应用
Safety.fm

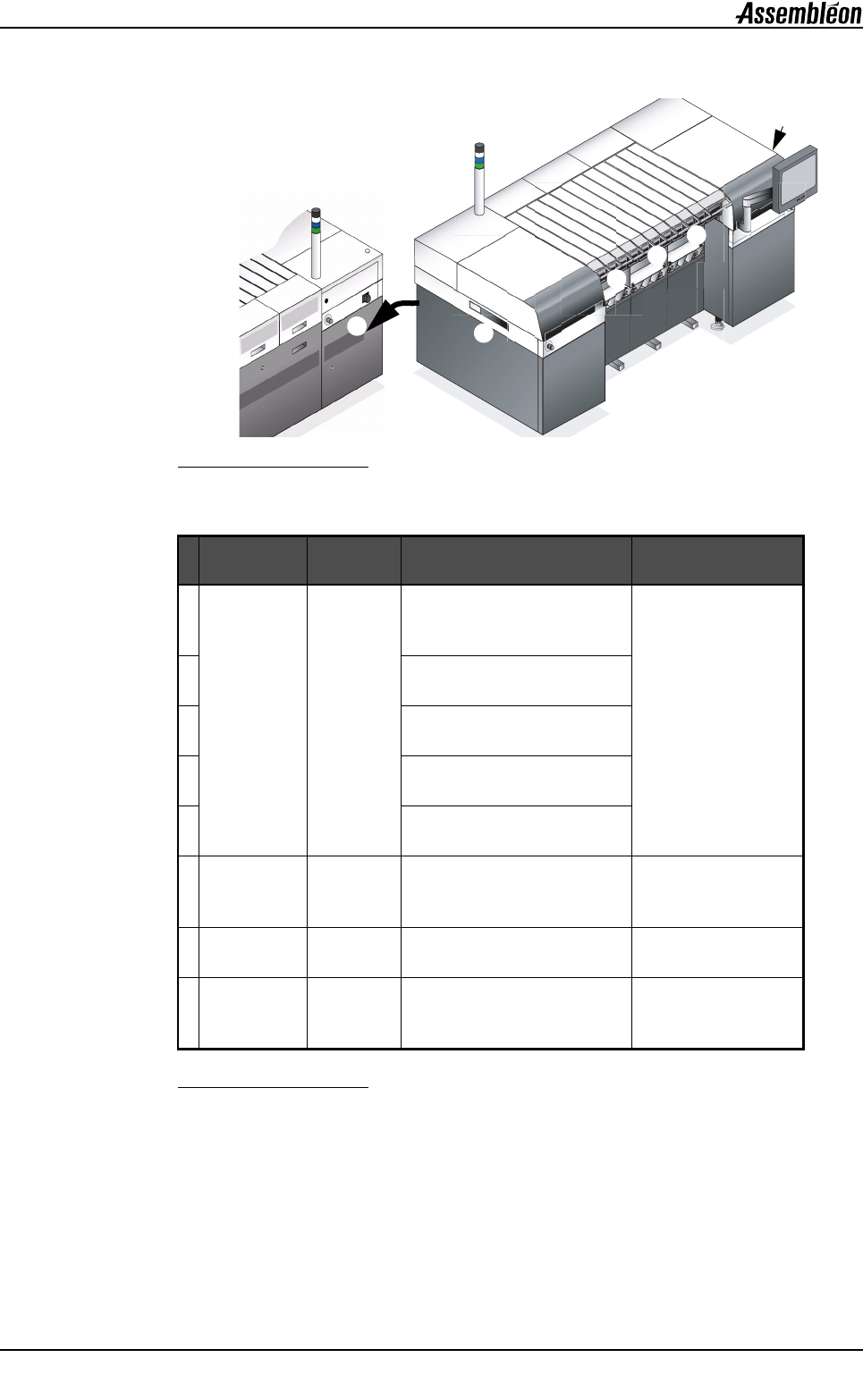

图
4
安全标签粘贴位置
A2.7 安全装置

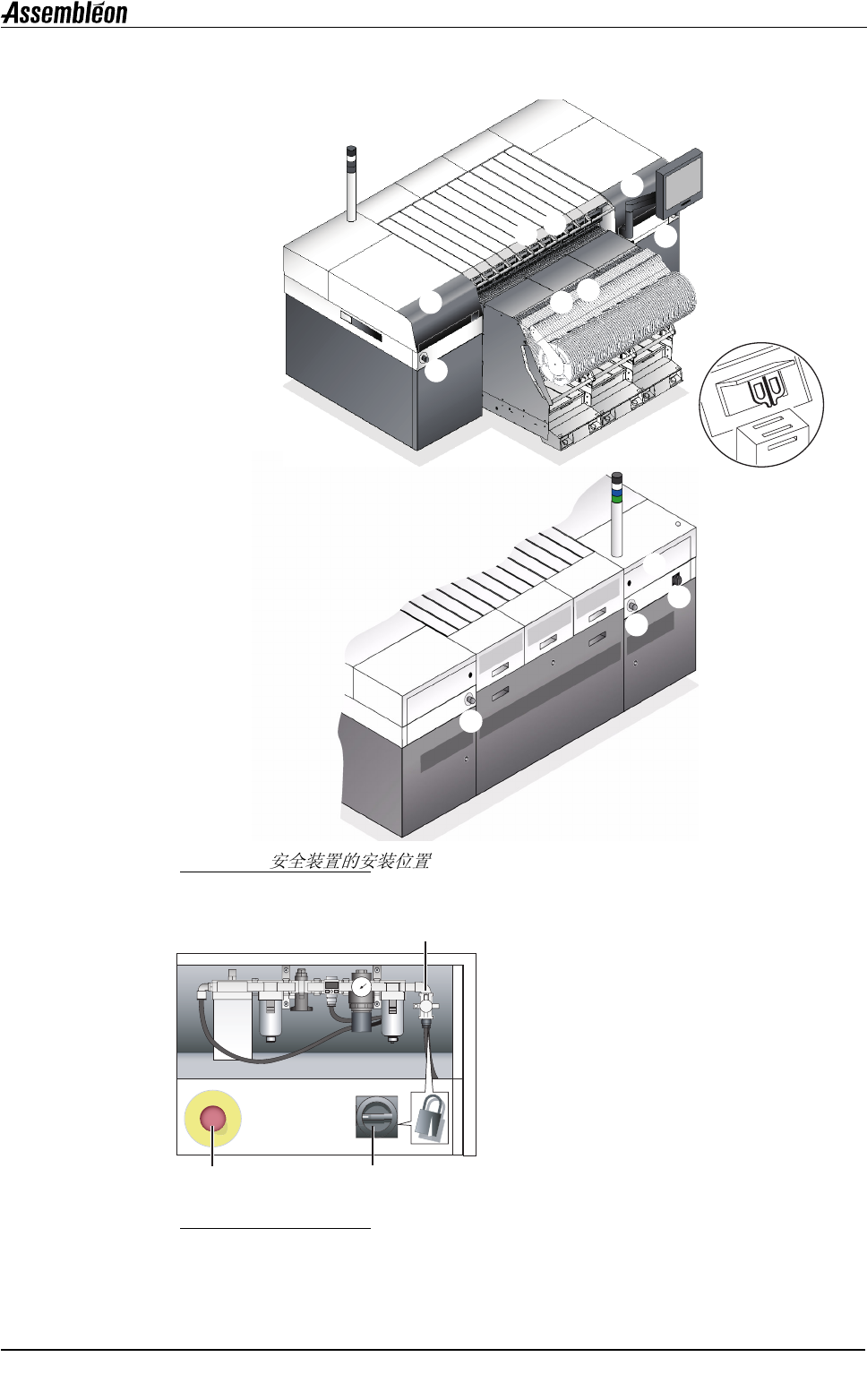

图
5
安全装置
安全装置的安装位置见图 6 和图 7。
安全装置
可预防
危险
检测方法
安全装置启动后的机
器情况
1
安全联锁 具 有 危 险
性的移动
部件
通过打开任意一个（左或
右）进出板区安全盖断开安
全电路。
所有移动部件停止，
伺服系统的电源关
闭。
2
通过打开任意一个机械臂断
开安全电路。
3
通过打开任意一个安全盖断
开安全电路。
4
通过降低任意一台料车断开
安全电路。
5
通过取下任意一个料车升降
单元盖断开安全电路。
6
紧急停止按
钮
具有危险
性的移动
部件
通过按下紧急停止按钮断开
安全电路。
所有移动部件停止，
伺服系统的电源关
闭。
7
断电装置 危险电压 通过关闭主电源开关断开机
器电源。
机器的所有电源被关
闭。
8
气体供应断
开装置
危险气压 通过关闭主供气开关断开机
器的空气供应。
机器的所有气压被关
闭，而当前气
压被安全释放。
1
2
2
2
2
2
