第 D1 章 一般情况
电路板／面板设计和处理将影响到机器的性能。
为了实现最优输出和性能，请使用以下设计规则：
• 确保机器规格符合电路板设计。
• 电路板上元件密度最大的区域靠近供料器侧。
• 在“distributed standard fiducial （分布的标准基准点）”电路板检测模式
中，电路板的东侧需要 2 个基准点。 要不受电路板方向的影响，可在每侧
各使用 2 个基准点。
• 间距为 40 mm 的基准点使得进给配置具有最大的灵活性。
•X 方向上的电路板尺寸 > Y 方向上的电路板尺寸，因此 X 方向上间隙较
小。
图
99
电路板布局
• 高对比度的基准点。
• 足够的电路板夹紧。
对于电路板夹紧，需要对应于电路板长度 （L）的最小电路板夹紧长度
（Lc）以确保电路板的正确传送。
以下示例显示了在两种不同情况下计算所需的电路板夹紧最小长度的方
法。

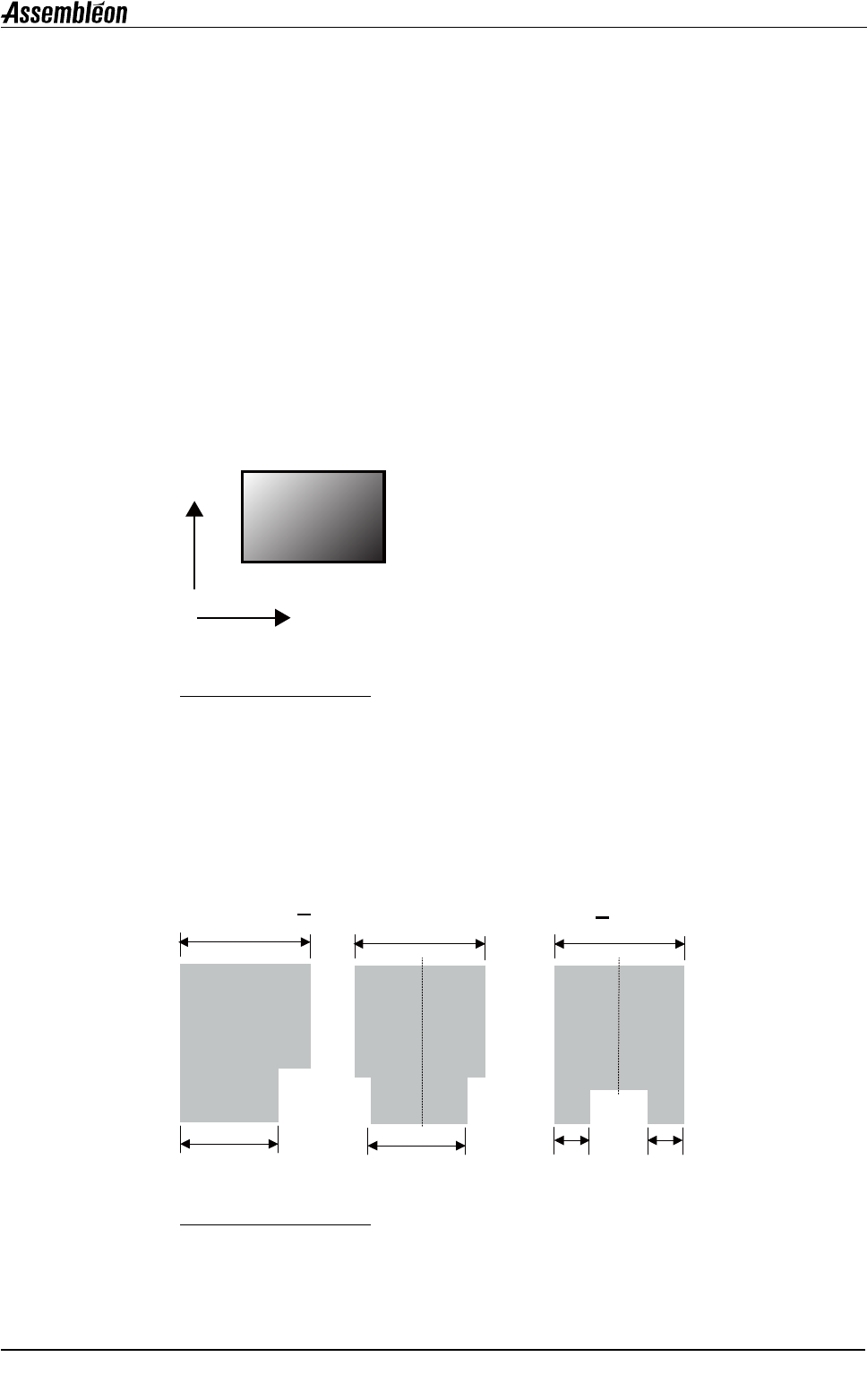

图
100
电路板夹紧的长度
X
Y
L
x
> L
y
L
y
L
x
L
Lc
L
Lc
L
½ Lc
½ Lc
Lc
>
0.8 L
Lc
>
0.4 L
第
D1
章
用户参考手册 4022 593 52681
104 AX-301/501， AX-3/5 08.01
先进信息：
实现最优输出的电路板设计规则
D. Advanced information board design rules for optimal output.fm
• 校正电路板质量 （包括电路板和元件）和 Y/X 比率的关系。
关于电路板质量和 Y/X 比率的关系，请参见图 101。
图
101
关于电路板质量和
Y/X
比率的关系
机器可处理此区域的电路板。
此区域中的电路板旋转了 90 度，则可由机器处理。
机器无法处理电路板。
1
2
3
4
5
6
7
8
123
0
1.9
4.5
图例：
包括元件的电路板质量
（X 方向上每 mm 的克数）
电路板 Y/X 比率
1.9, 7
2.5, 7
2.5, 4.5
此区域的坐标为（2.5，4.5）-（2.5，7）-（1.9，7）。
