第 D1 章 用户参考手册 4022 593 52681 106 AX-301/501 ， AX-3/5 08.01 先进信息： 实现最优输出的电路板设计 规则 D. Advanced information board de sign rules for op timal output.fm 示例： 电路板 2 X 尺寸： 160 mm Y 尺寸： 360 mm 质量： 1.0 kg 电路板 Y/X 比率： 360/160= 2.25…

100%1 / 121
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 105
D. Advanced information board design rules for optimal output.fm
第
D1
章
先进信息：
实现最优输出的电路板设计规则
示例：
电路板 1
X 尺寸： 288 mm
Y 尺寸： 360 mm
质量： 1.7 kg
电路板 Y/X 比率： 360/288 = 1.25
X 方向上的电路板质量 （克／ mm）： 1700/288 = 5.90
结论：
机器可处理电路板 1。

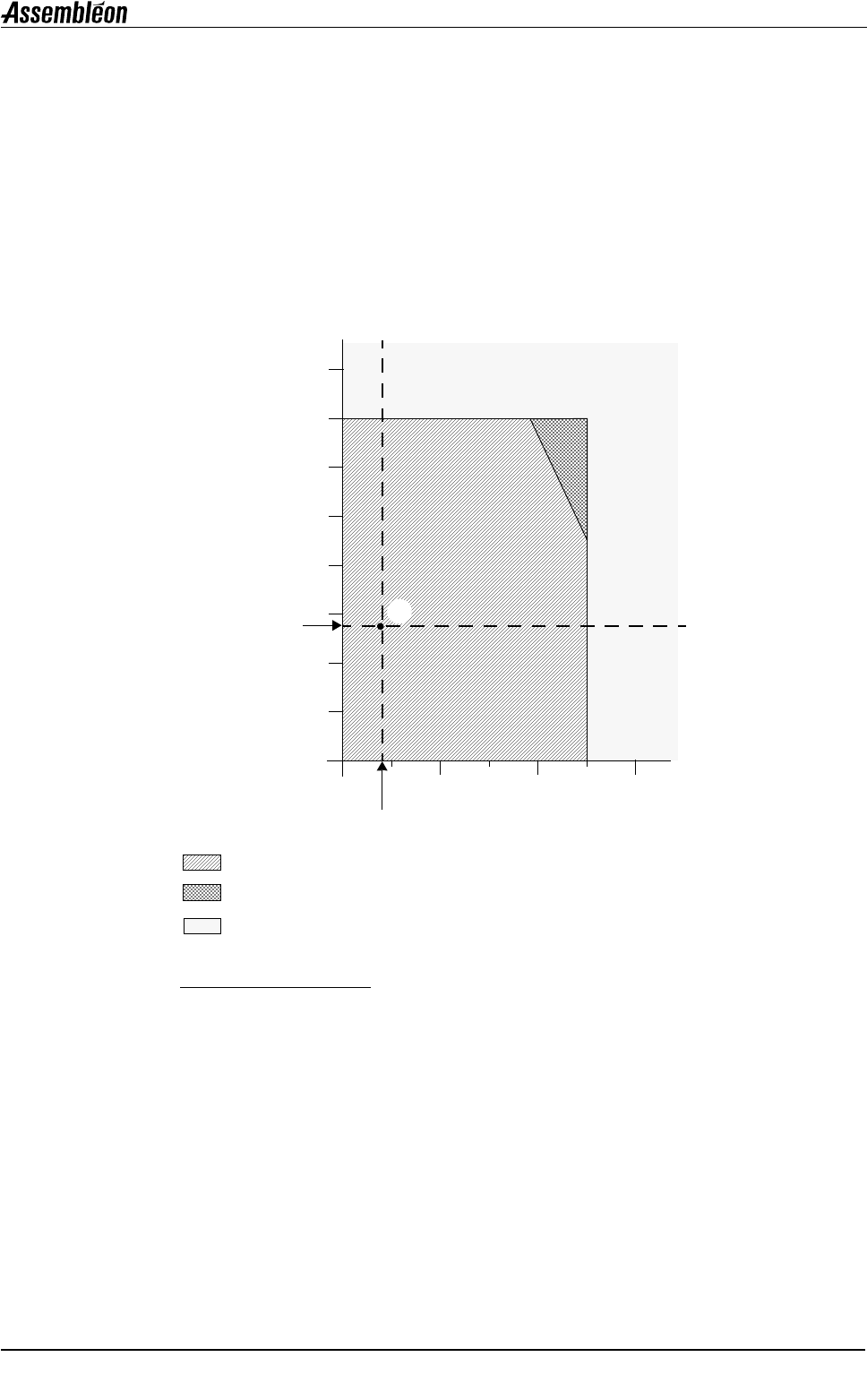

图
102
示例：电路板
1
机器可处理此区域的电路板。
此区域中的电路板旋转了 90 度，则可由机器处理。
机器无法处理电路板。
1
2
3
4
5
6
7
8
123
0
1.25
5.9
图例：
包括元件的电路板质量
（X 方向上每 mm 的克数）
电路板 Y/X 比率
1
第
D1
章
用户参考手册 4022 593 52681
106 AX-301/501， AX-3/5 08.01
先进信息：
实现最优输出的电路板设计规则
D. Advanced information board design rules for optimal output.fm
示例：
电路板 2
X 尺寸： 160 mm
Y 尺寸： 360 mm
质量： 1.0 kg
电路板 Y/X 比率： 360/160= 2.25
X 方向上的电路板质量 （克／ mm）： 1000/160= 6.25
结论：
电路板 2 旋转了 90 度，则可由机器处理，请参见电路板示例 2'。
图
103
示例：电路板
2
机器可处理此区域的电路板。
此区域中的电路板旋转了 90 度，则可由机器处理。
机器无法处理电路板。
1
2
3
4
5
6
7
8
123
0
2.25
6.25
图例：
包括元件的电路板质量
（X 方向上每 mm 的克数）
电路板 Y/X 比率
2
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 107
D. Advanced information board design rules for optimal output.fm
第
D1
章
先进信息：
实现最优输出的电路板设计规则
示例：
电路板 2'
X 尺寸： 360 mm
Y 尺寸： 160 mm
质量： 1.0 kg
电路板 Y/X 比率： 160/360= 0.44
X 方向上的电路板质量 （克／ mm）： 1000/360= 2.78
结论：
机器可处理电路板 2'。
图
104
示例：电路板
2'
机器可处理此区域的电路板。
此区域中的电路板旋转了 90 度，则可由机器处理。
机器无法处理电路板。
1
2
3
4
5
6
7
8
123
0
0.44
2.78
图例：
包括元件的电路板质量
（X 方向上每 mm 的克数）
电路板 Y/X 比率
2’
