第 A3 章 用户参考手册 4022 593 52681 18 AX-301/501 ， AX-3/5 08.01 应用 Board transport.fm A3.2.1 电路板支撑，可用工具 Q AX 电路板支撑计算工具 AX 电路板支撑计算工具在一个单独的光盘驱动器中随机器的应用软件附带。 计算工具 （ XLS 格式 ）有助于确保 PCB 顶针 位于 PCB 支撑板上。 Q P A1 123/00 AX 电路板支撑准备组件 电路板…
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 17
Board transport.fm
第
A3
章
应用

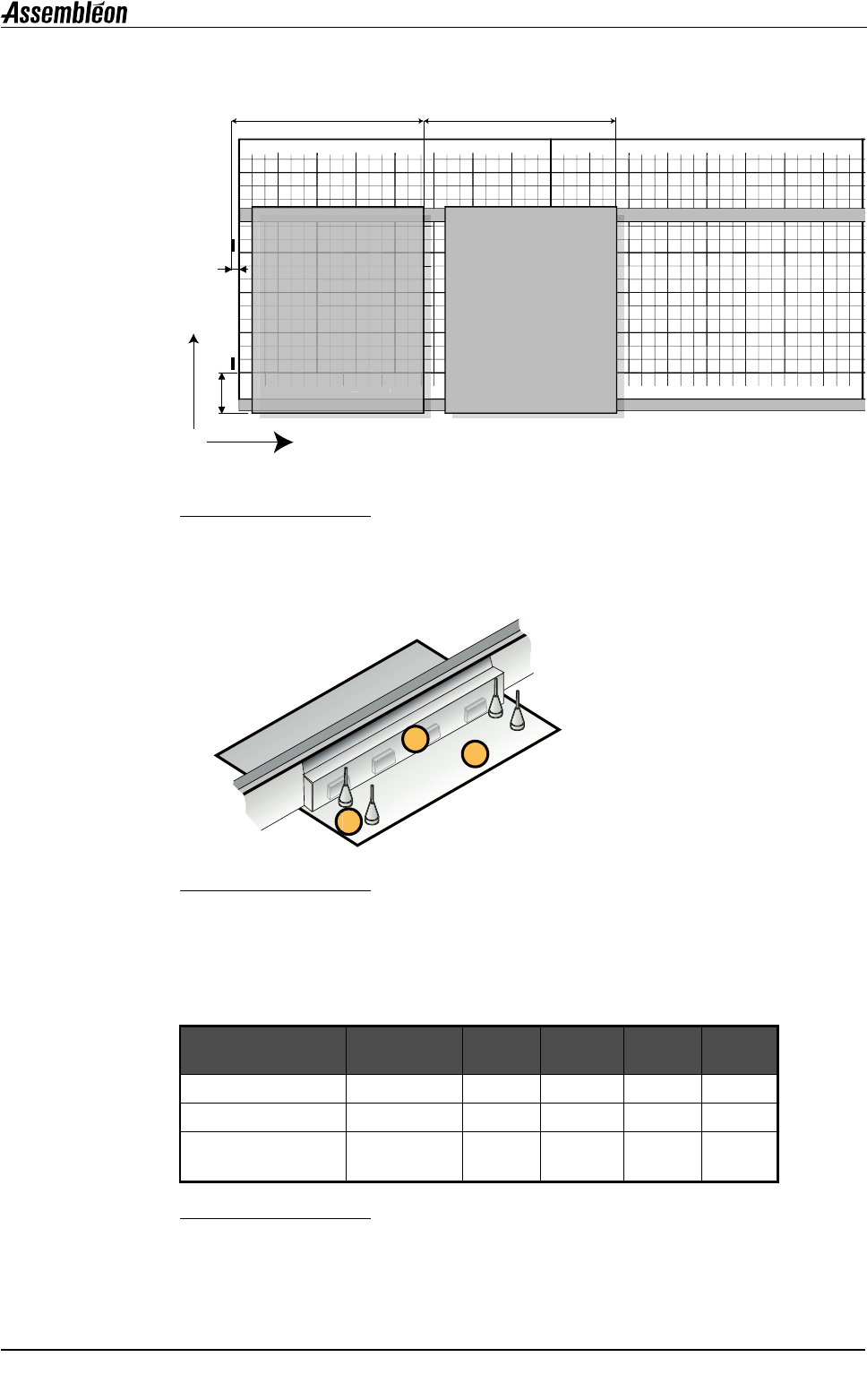

使用由计算工具生成的 “PCB 顶针表”来放置 PCB 顶针。
图
14
将
PCB
顶针放置到由计算工具生成的位置处。
使用电路板支撑准备组件来放置 PCB 顶针时，可确保更高的精度。
A3.2 电路板支撑，部件
图
15
电路板支撑
电路板支撑包括：
1. PCB 支撑板 （必须）
2. PCB 顶针
3. PCB 支撑条 （必须）
图
16
可用组件配置
名称 订单号
PCB
支撑板
PCB
顶针
PCB
支撑条
存放架
AX-3 电路板支撑
PA1120/00 4 120 4 1
AX-5 电路板支撑
PA 1122/50 6 180 6 1
AX 电路板 PCB
支撑条
PA 1122/30 - - 1 -
