4022 593 52681 用户参考手册 08.01 AX- 301/501 ， AX-3/5 19 New placement program.fm 第 A4 章应用第 A4 章新贴片程序 A4.1 载入贴片程序图 18 载入新贴片程序要载入新贴片程序： 1. 从主画面中选择 “程序（ Programs ） ”。 2. 选择 “载入（ Load ）” 。 3. 在 “来自（ From ） ”中选择正确的位置。 4. …

第

章

用户参考手册 4022 593 52681

18 AX-301/501， AX-3/5 08.01

应用

Board transport.fm

A3.2.1 电路板支撑，可用工具

Q AX 电路板支撑计算工具

AX 电路板支撑计算工具在一个单独的光盘驱动器中随机器的应用软件附带。

计算工具（XLS 格式）有助于确保 PCB 顶针位于 PCB 支撑板上。

Q PA1123/00 AX 电路板支撑准备组件

电路板支撑准备组件可进行准确地离线放置 PCB 顶针。

图

17 AX

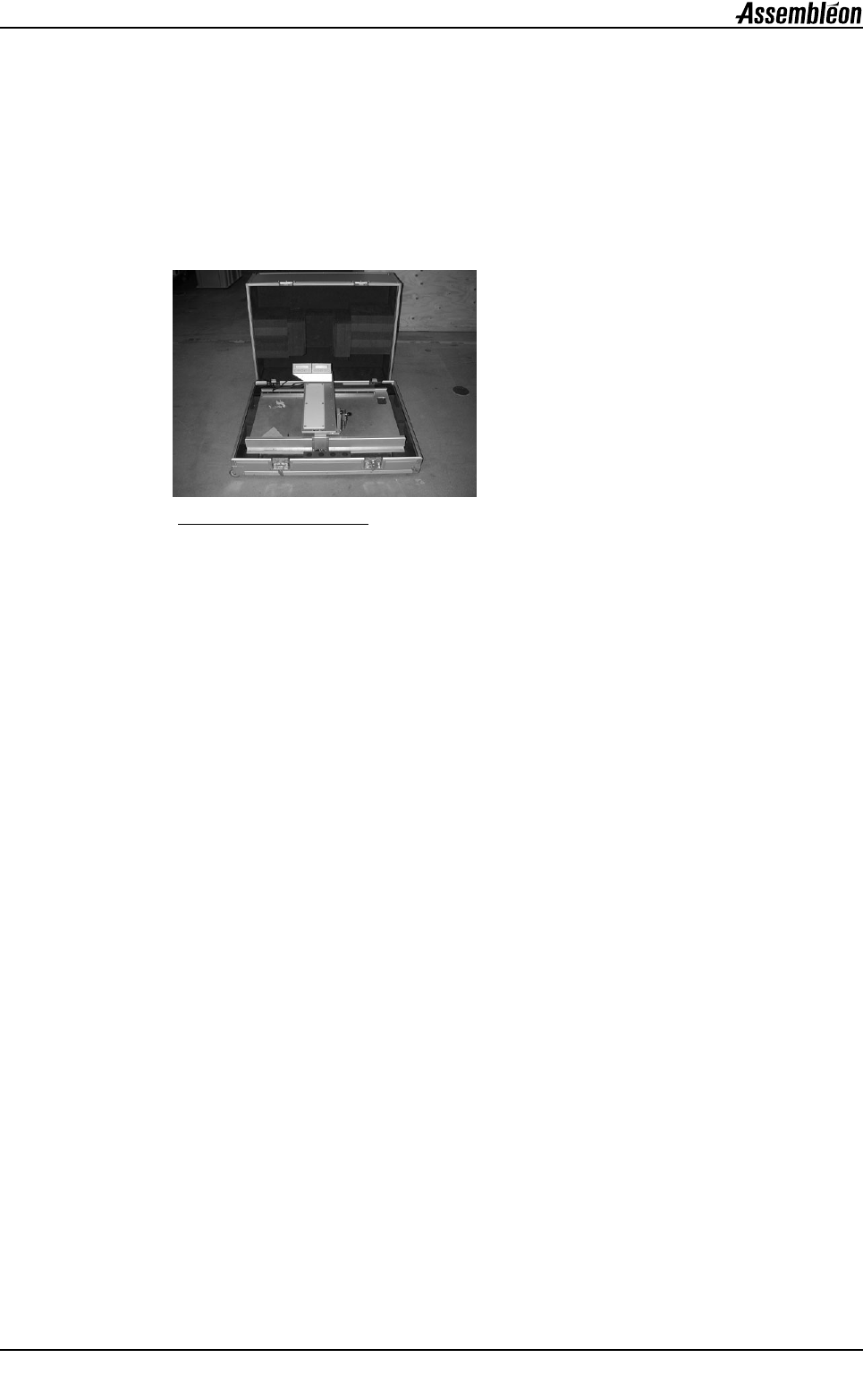

电路板支撑准备组件

4022 593 52681 用户参考手册

08.01 AX-301/501， AX-3/5 19

New placement program.fm

第

章

应用

第 A4 章新贴片程序

A4.1 载入贴片程序

图

载入新贴片程序

要载入新贴片程序：

1. 从主画面中选择 “程序（Programs）”。

2. 选择 “载入（Load）”。

3. 在 “来自（From）”中选择正确的位置。

4. 选择适用的贴片程序。

5. 选择 “确定（OK）”。

载入期间，检查贴片程序（语法和内容）。贴片程序含有关于拾取和贴片操作，

基准点和布线图的信息。

第

章

用户参考手册 4022 593 52681

20 AX-301/501， AX-3/5 08.01

应用

New placement program.fm

A4.1.1 载入贴片程序时的错误信息

如果载入操作中有错误发生，可读取错误信息以了解详情。语法错误必须由创建

了贴片程序的生产准备软件来解决。

Q 缺少元件时的错误信息

图

缺少元件可能显示的错误信息

此时错误 “缺少元件描述（Missing component description）”表示贴片程序中

使用的元件描述与机器上的元件描述不匹配。

这可能是由于贴片程序中的参考错误（必须由生产准备软件来解决）或者此元件

在机器上不可用而引起的。要使一个新元件在机器上可用，可以从软盘或网络上

载入或在机器上创建。请参见第 C2 章。
