第 A4 章 用户参考手册 4022 593 52681 24 AX-301/501 ， AX-3/5 08.01 应用 New place ment prog ram.fm A4.4 通过模式 如果机器处于 “ 通过模式 （ pass through mode ） ” ，则电路板通过机器而不贴 装元件。 当机器被设为 “通过模式 （ pass through mode ） ”时，需要应用以下 设定： 图 23 选择通过贴片程序 1. …
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 23
New placement program.fm
第
A4
章
应用

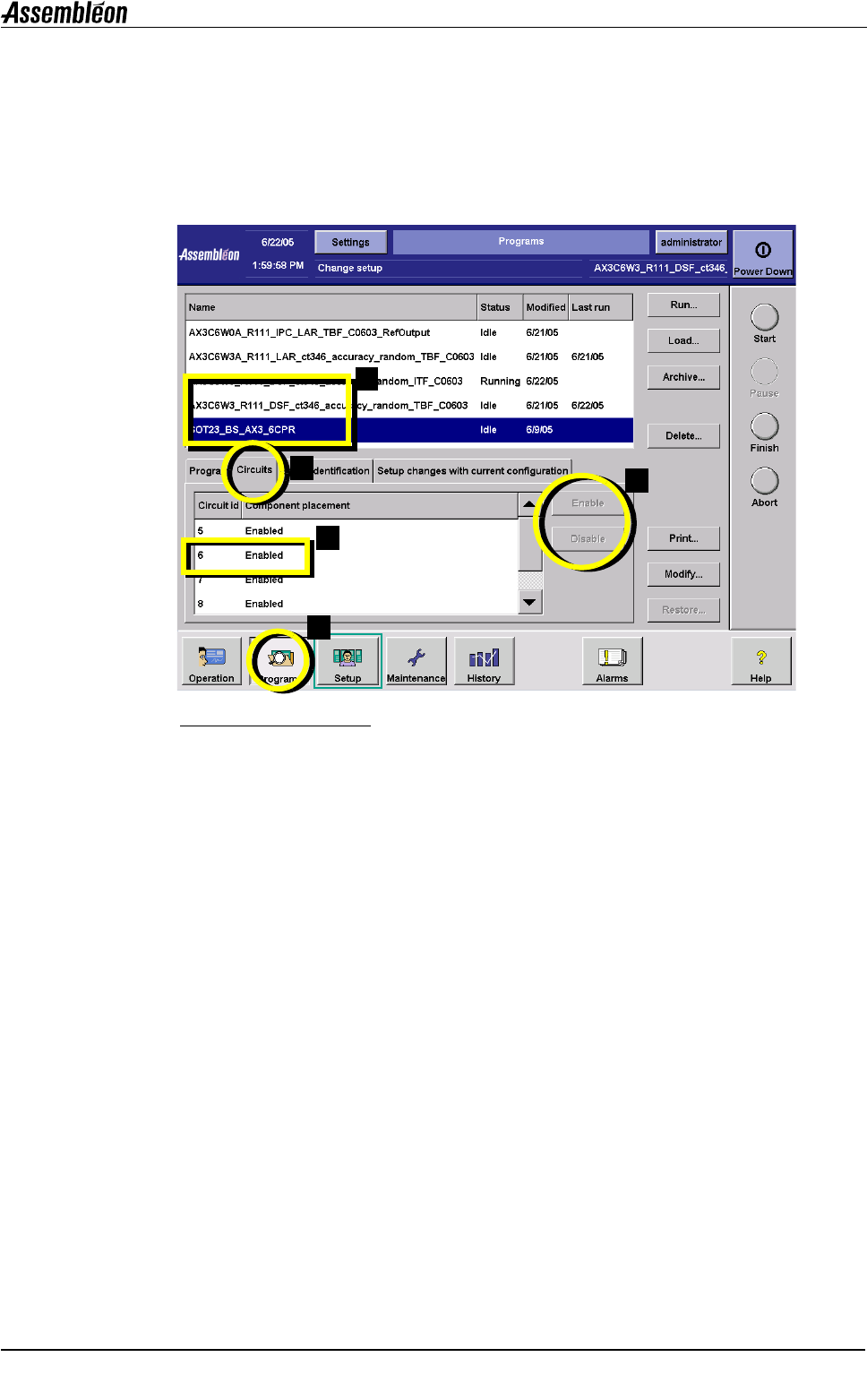

A4.3 拼版的启用及禁用
载入贴片程序后，初始状态下默认启用所有的拼版。
当贴片程序中的拼版被禁用时，被禁用的拼版上不贴装任何元件。 电路板进入机
器后拼版被禁用，并保持禁用直至再次启用，或直至贴片程序再次从存档位置载
入。
图
22
启用／禁用电路
要启用或禁用电路：
1. 选择 “程序 （Programs）”。
2. 选择适用的贴片程序。
3. 选择 “拼版 （Circuits）”。
4. 选择可用的拼版。
选择 “启用 （Enable）” 或 “ 禁 用 （ Disable）”。
1
3
2
4
5
第
A4
章
用户参考手册 4022 593 52681
24 AX-301/501， AX-3/5 08.01
应用
New placement program.fm

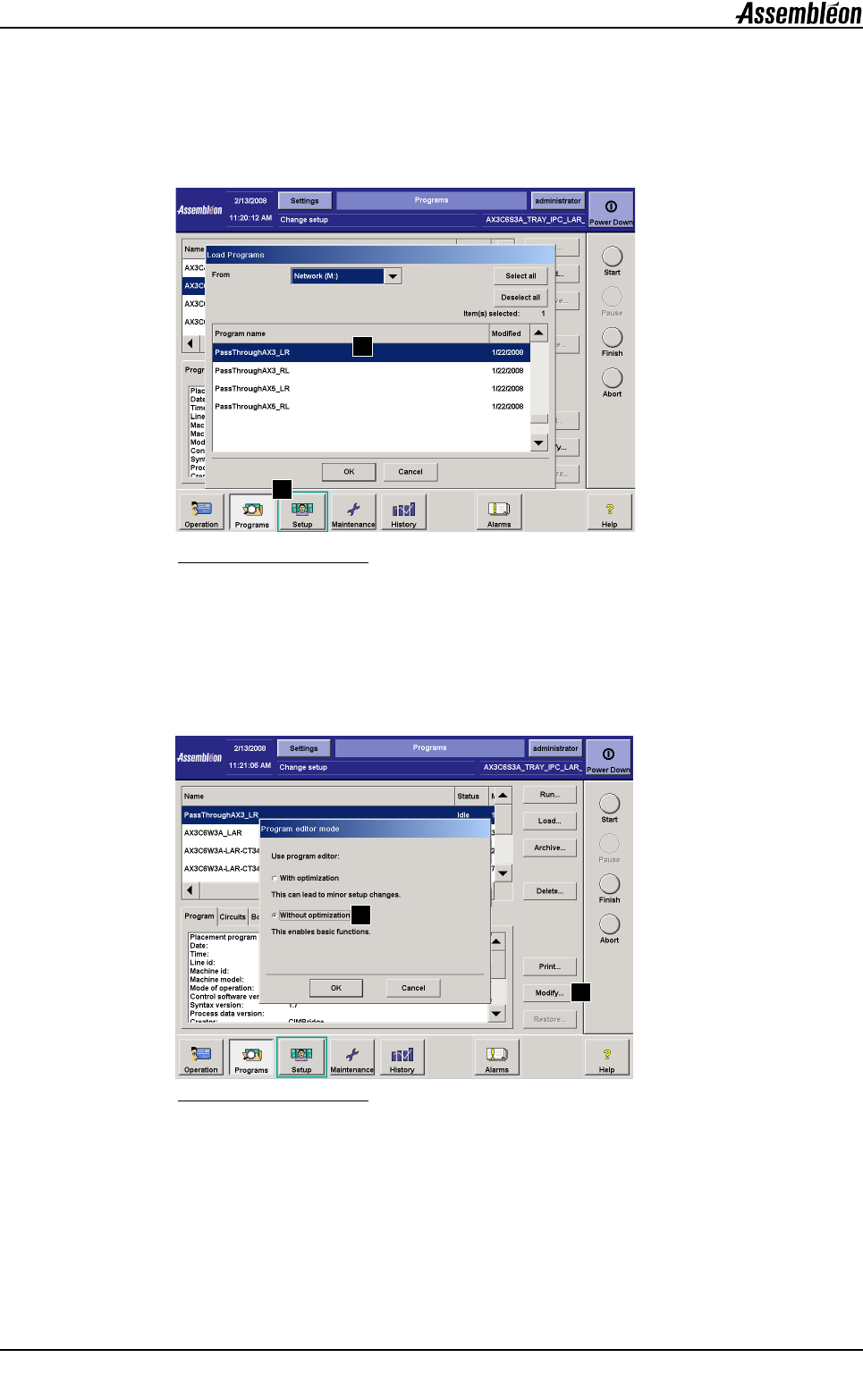

A4.4 通过模式
如果机器处于 “通过模式 （pass through mode）”，则电路板通过机器而不贴
装元件。 当机器被设为 “通过模式 （pass through mode）”时，需要应用以下
设定：
图
23
选择通过贴片程序
1. 选择 “程序 （Programs）”。
2. 从“M：”中为此配置选择 “载入 （Load）”正确的贴片程序
• PassThroughAX3_LR （AX3 左 - 右传送）。
• PassThroughAX3_RL （AX3 右 - 左传送）。
• PassThroughAX5_LR （AX5 左 - 右传送）。
• PassThroughAX5_RL （AX5 右 - 左传送）。
图
24
调节通过贴片程序
3. 选择 “修改 （Modify）”。
4. 选择 “不优化 （Without optimization）”。
• 测量电路板宽度和厚度。 设定电路板宽度和厚度。
注： 长度无需调节。
• 选择 “保存 （Save）”。
• 选择 “设置 （Setup）”并将传送宽度设为正确的尺寸。
• 开始贴片程序。
1
2
3
4
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 25
BI and BTCO setup.fm
第
A5
章
应用

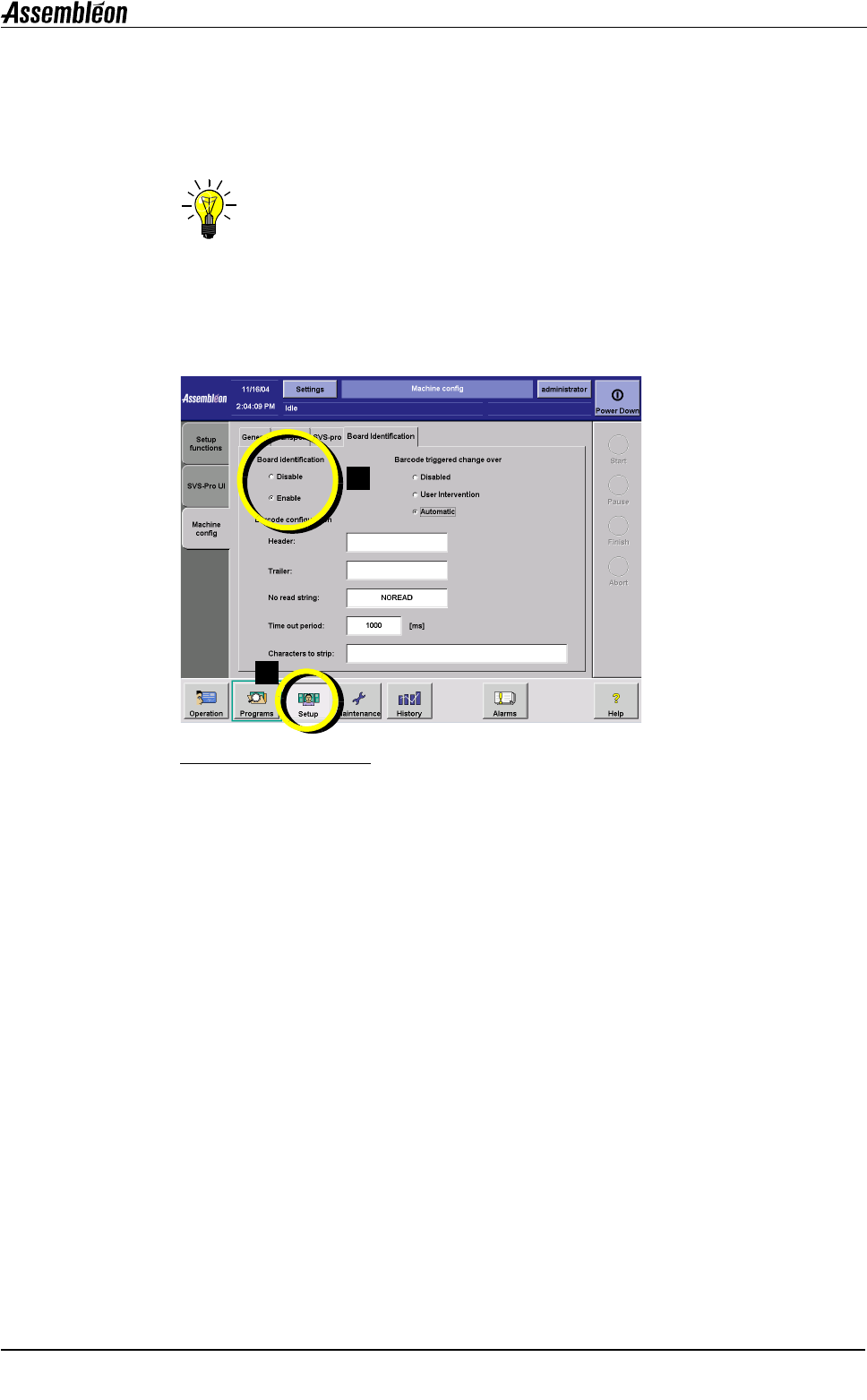

第 A5 章 电路板识别码和条码触发换线设备设置
A5.1 电路板的识别及配置
注： 条码识别为选配功能，因此需要执行这些步骤才可使用。
1. 选择 “设置 （Setup）” - “机器配置 （Machine config）” - “电路板识别码
（Board identification）”。
2. 在 “电路板识别码 （Board identification）”中，选择 “启用 （Enable）” 或
“禁用 （Disable）”。
图
25
启用了电路板识别码时，必须为每个贴片程序定义条码和程序的关系。 仅当机器
空闲、设置、暂停或处于恢复状态时，才可更改条码和程序的关系。 启动生产或
每次错误恢复时，所有的更改开始起作用。
