第 A5 章 电路板识别码和条码触发换线设备设置
A5.1 电路板的识别及配置
注： 条码识别为选配功能，因此需要执行这些步骤才可使用。
1. 选择 “设置 （Setup）” - “机器配置 （Machine config）” - “电路板识别码
（Board identification）”。
2. 在 “电路板识别码 （Board identification）”中，选择 “启用 （Enable）” 或
“禁用 （Disable）”。
图
25
启用了电路板识别码时，必须为每个贴片程序定义条码和程序的关系。 仅当机器
空闲、设置、暂停或处于恢复状态时，才可更改条码和程序的关系。 启动生产或
每次错误恢复时，所有的更改开始起作用。
1
2
第
A5
章
用户参考手册 4022 593 52681
26 AX-301/501， AX-3/5 08.01
应用
BI and BTCO setup.fm
A5.2 定义条码和程序的关系

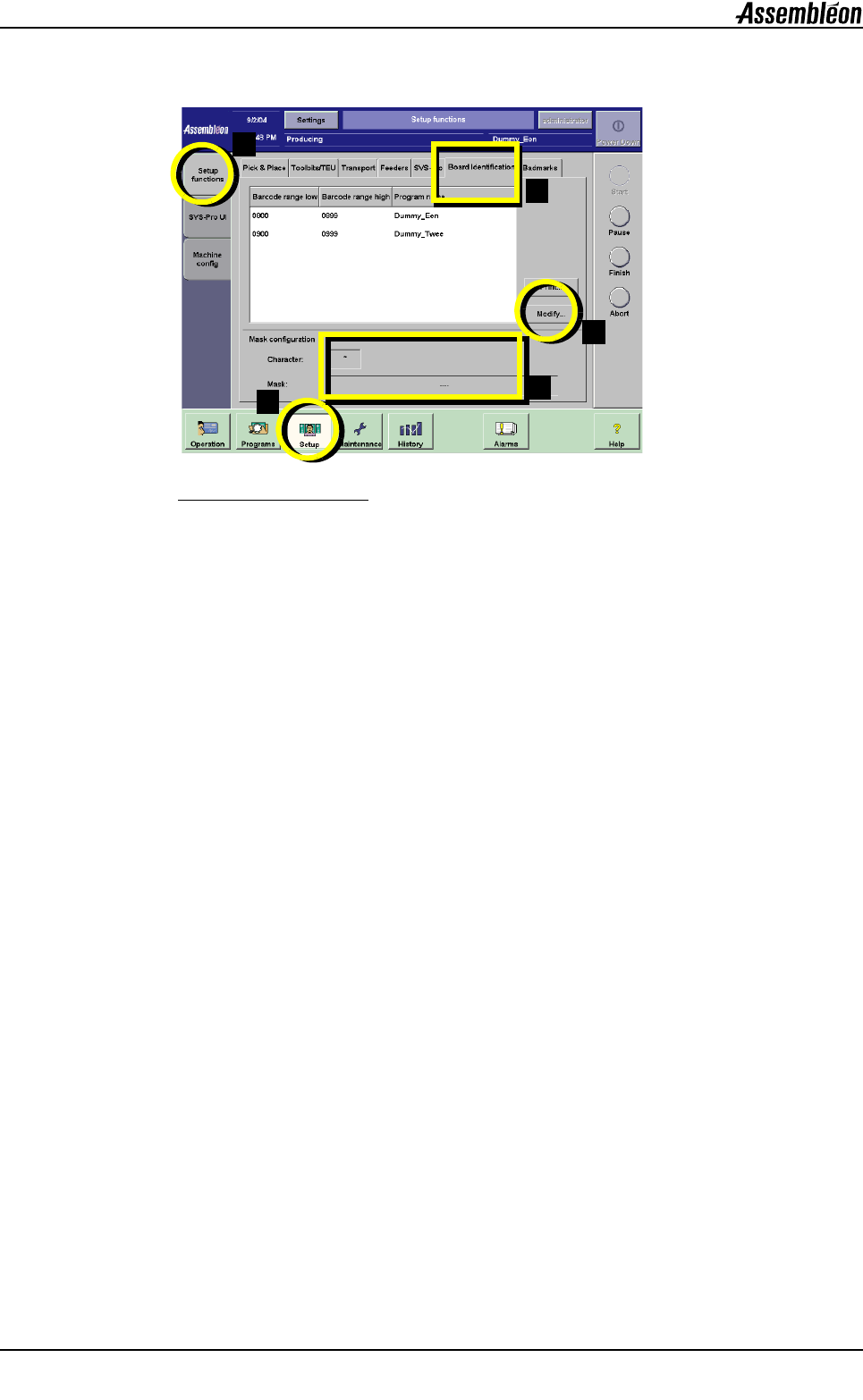

图
26
电路板识别码
1. 选择 “设置 （Setup）”（1） - “设置功能 （Setup functions）”（2） - “电
路板识别码 （Board identification）”（ 3）。
2. 检查“掩码配置（Mask configuration）”（4）是否对电路板上使用的条码有
效。
3. 如果 “掩码配置 （Mask configuration）”（4）无效，请执行 A5.2.1，否则
进入下一步骤。
4. 选择 “修改 （Modify…）”（5）来修改条码和程序的关系。 打开新窗口来修
改条码和程序的关系。
5. 继续进行下一部分内容 （A5.2.2 或 A5.2.3）。
1
2
3
4
5
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 27
BI and BTCO setup.fm
第
A5
章
应用
A5.2.1 修改掩码配置

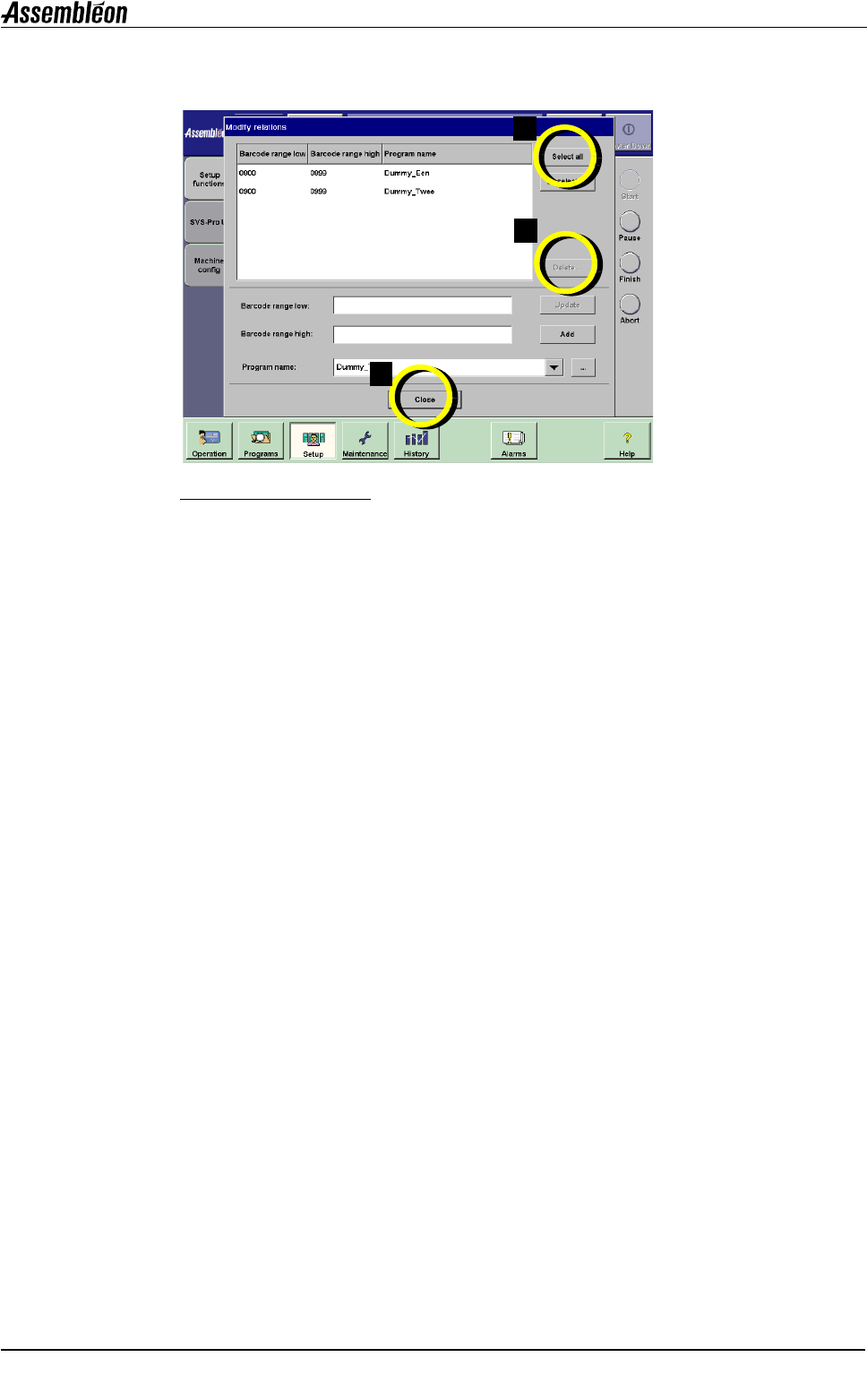

图
27
电路板识别码
1. 选择 “修改 （Modify…）”（ 图 26， 5）。
2. 选择 “选择全部 （Select all）”（ 1）。
3. 选择 “删除 （Delete）”（2）。 仅在没有定义条码和程序的关系的情况下，
才可修改掩码配置。
4. 选择 “关闭 （Close）”（3）。
5. 在“掩码配置（Mask configuration）”（图 26，4）中输入以下正确的数值：
• “字符 （Character）”。
• “掩码 （Mask）”。
有关更多详情，请参见 A5.3.2。
6. 继续执行 A5.2. 定义条码和程序的关系。
1
2
3
