A5.2.1 修改掩码配置
图
27
电路板识别码
1. 选择 “修改 （Modify…）”（ 图 26， 5）。
2. 选择 “选择全部 （Select all）”（ 1）。
3. 选择 “删除 （Delete）”（2）。 仅在没有定义条码和程序的关系的情况下，
才可修改掩码配置。
4. 选择 “关闭 （Close）”（3）。
5. 在“掩码配置（Mask configuration）”（图 26，4）中输入以下正确的数值：
• “字符 （Character）”。
• “掩码 （Mask）”。
有关更多详情，请参见 A5.3.2。
6. 继续执行 A5.2. 定义条码和程序的关系。
1
2
3
第
A5
章
用户参考手册 4022 593 52681
28 AX-301/501， AX-3/5 08.01
应用
BI and BTCO setup.fm
A5.2.2 创建新的条码和程序的关系
图
28
电路板识别码
1. 在 “程序名称 （Program name）”（1）中，选择适用的程序名称 （从所有
载入的程序中选择），或选择 “…”（2）输入一个新的程序名称。
2. 在 “条码范围下限 （Barcode range low） ”和 “条码范围上限 （Barcode
range high）”（3）中，输入正确的数值。
3. 选择 “添加 （Add）”（ 4）。 条码和程序的关系被添加至列表。
4. 选择 “关闭 （Close）”（5）。
5. 继续执行 A5.2.4. 检查条码和程序的关系。
A5.2.3 修改已有的条码和程序的关系
图
29
电路板识别码
2
3
4
5
1
1
3
2
4
5
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 29
BI and BTCO setup.fm
第
A5
章
应用
1. 选择适用的条码和程序的关系 （1）。 信息被传送至 “程序名称 （Program
name）”、“条码范围下限 （Barcode range low） ”和 “条码范围上限
（Barcode range high）”文本框 （2）。
2. 在 “程序名称 （Program name）”（2）中，选择适用的程序名称 （从所有
载入的程序中选择），或选择 “…”（3）输入一个新的程序名称。
3. 在 “条码范围下限 （Barcode range low） ”和 “条码范围上限 （Barcode
range high）”（2）中，输入正确的数值。
4. 选择 “更新 （Update）”（ 4）。 更新列表中的条码和程序的关系。
5. 选择 “关闭 （Close）”（5）。
6. 继续执行 A5.2.4. 检查条码和程序的关系。
A5.2.4 检查条码和程序的关系
图
30
电路板识别码

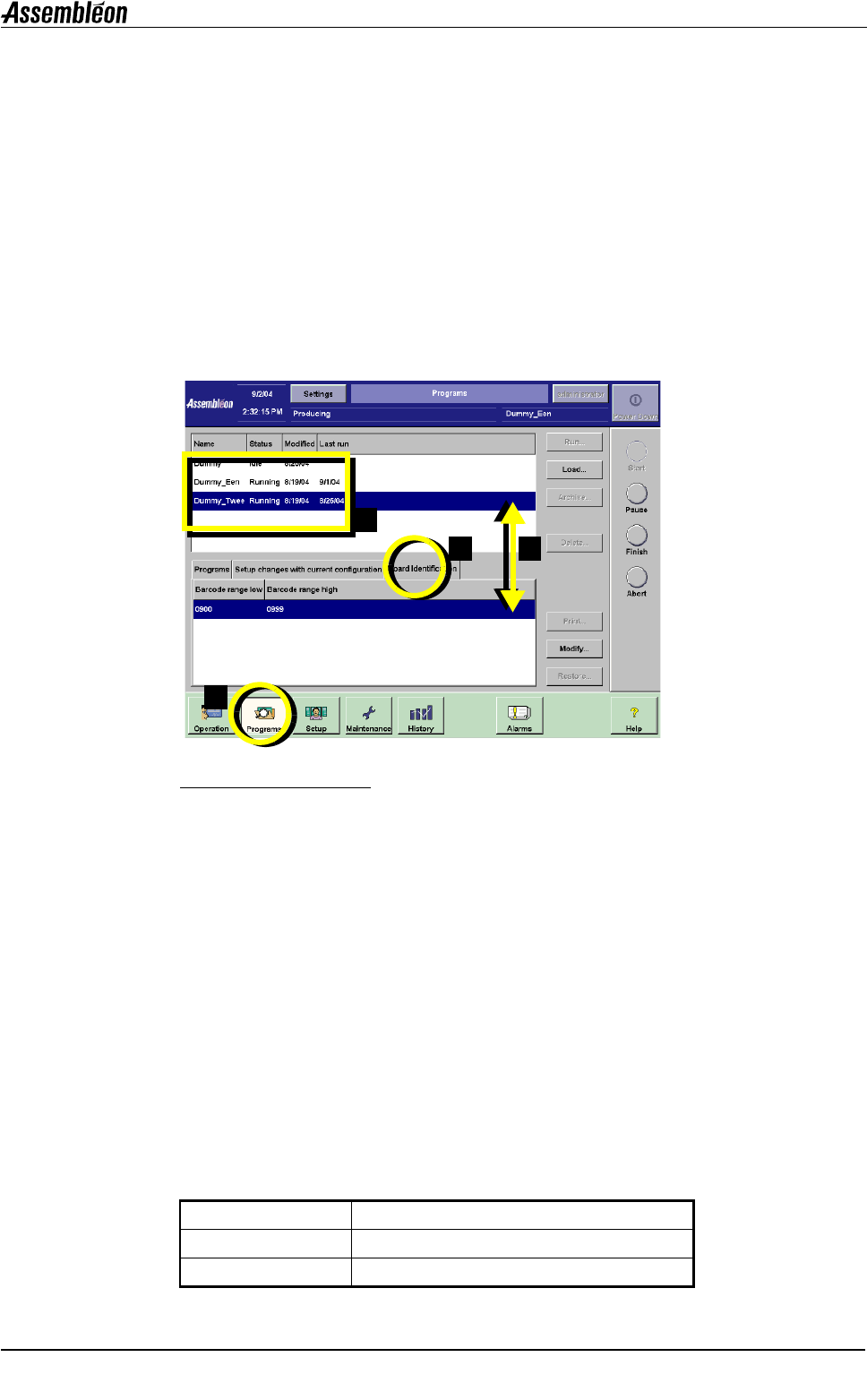

1. 选择 “程序 （Programs）”（ 1）。
2. 选择适用的程序 （2）。
3. 选择 “电路板识别码 （Board identification）”（ 3）。
4. 检查所列的条码和程序的关系是否正确。
A5.3 了解电路板识别码
电路板识别码以如下顺序处理条码：
1. 接收原始条码。
2. 分解原始条码，产生被分解的条码。
3. 将掩码应用至分解的条码，从而产生设有掩码的条码。
4. 将设有掩码的条码与之前定义的条码和程序的关系相匹配。
A5.3.1 条码编译
• 可以分解去除原始条码串中与条码含义没有关系的那部分字符。
扫描的条码：
@12(3)4567+89
分解的字符：
()#@+&^
经分解去除后的条码：
123456789
1
3
2
4
