• 仅在没有定义条码和程序的关系的情况下，才可修改掩码配置。
A5.3.3 条码和程序的关系
Q 条码和程序的关系可以为：
• 一对一： 一个条码对应一个指定的程序。
图
36
条码和程序的关系
1
示例
• 范围： 一个条码范围对应一个指定的程序。
图
37
条码和程序的关系
2
示例
• 由于条码必须唯一对应一个程序，因此条码范围不可重叠。
图
38
条码和程序的关系
3
示例
• 更改条码和程序的关系不会影响已经进入机器的电路板。
• 最多支持 100 个条码和程序的关系。 从机器上删除程序时，将询问用户是
否也将程序中包含的条码和程序的关系一并删除。
条码掩码： --***--- （掩码字符：*）
条码范围下限：
01***5
条码范围上限：
23***00090
结果：
由于条码范围上限和下限与掩码定义中的字符
数不一致，因此不支持条码范围。（告知用户）
程序：
ABCD
条码范围下限：
01234
条码范围上限：
01234
结果：
支持条码和程序的关系。
程序：
ABCD
条码范围下限：
01234
条码范围上限：
12345
结果：
支持条码和程序的关系。
程序：
ABCD EFGH
条码范围下限：
01234 03333
条码范围上限：
12345 04444
结果：
由于条码范围重复，因此不支持条码和
程序的关系。（告知用户）
第
A5
章
用户参考手册 4022 593 52681
32 AX-301/501， AX-3/5 08.01
应用
BI and BTCO setup.fm
A5.4 配置条码触发换线设备
注： 条码触发换线设备为选购件，需要软件许可。 在适用的情况下，请仅执
行以下步骤。
1. 选择 “设置 （Setup）” - “机器配置 （Machine config）” - “电路板识别
（Board identification）”。
2.
在 “条码触发换线设备 （
Barcode triggered change over
）”中，选择 “禁用
（
Disabled
）”、“用户调节 （
User intervention
）”或 “自动 （
Automatic
）”。

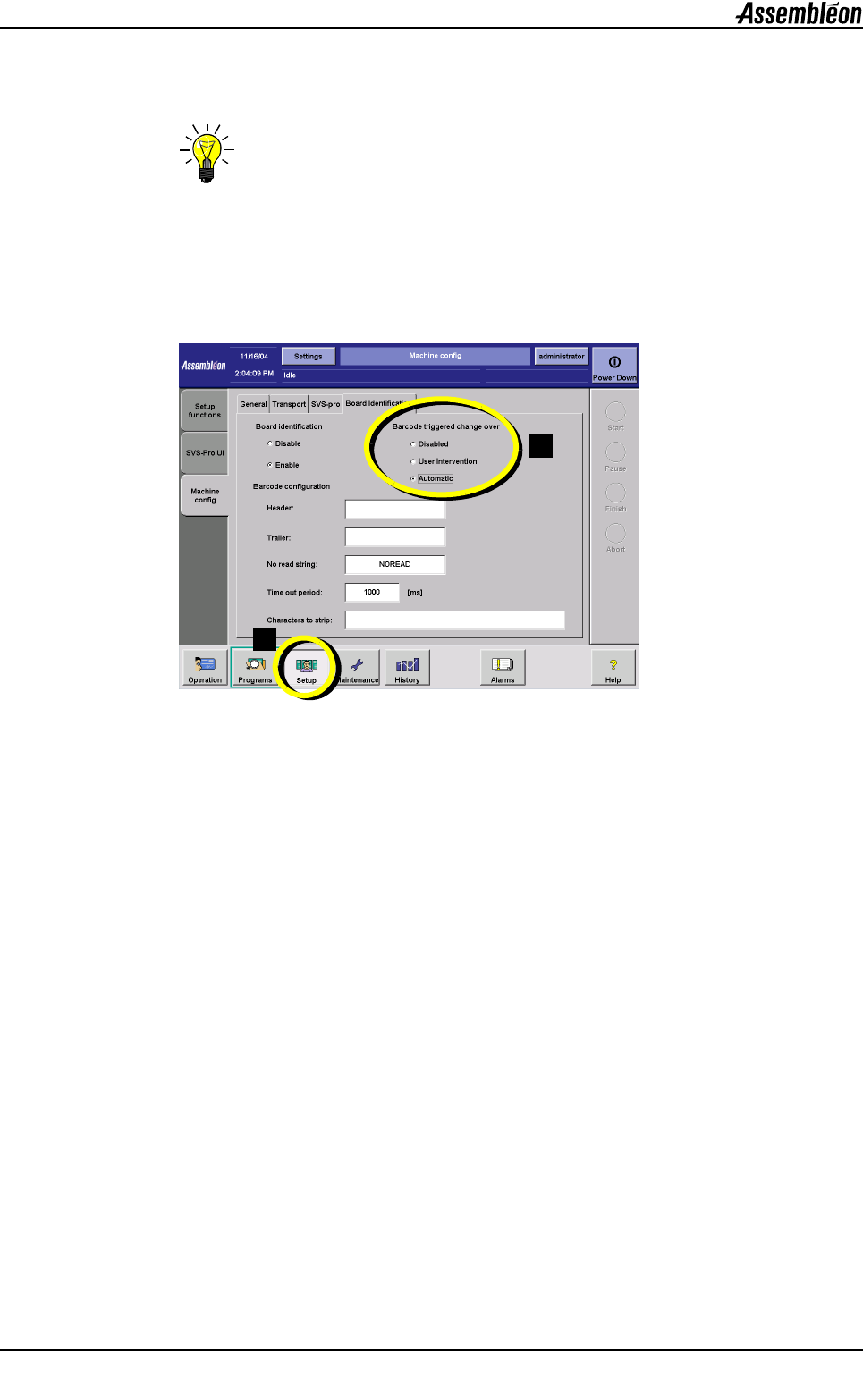

图
39
如果条码触发换线设备被设为 “自动 （Automatic）”或“用户调节（User
intervention）”，则必须将电路板识别码设为 “启用 （Enabled）”且设置必须
正确。 有关详情，请参见 A5.2。
1
2
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 33
Machine setup.fm
第
A6
章
应用
第 A6 章 机器设置
机器的物理设置必须与贴片程序的所需设置相对应。
确定设置是否需要更改：
1. 选择 “程序 （Programs）”。
2. 在列表中选择新的贴片程序。
3.
选择标签“根据当前配置更改设置（
Setup changes with current configuration
）”。
• 当程序正在机器上运行 （并已开始）时，列出当前设置所需的所有更改。
• 没有程序正在运行时，列出新的程序所需的完整设置。
A6.1 更改机器设置
机器设置分为两个部分：
A6.1.1 设置料车、供料器和元件
使用操作手册，根据由生产准备软件生成的输出列表设置料车、供料器和元件。
A6.1.2 机器部件，更改设置
配置机械臂、贴片头、贴装控制器、吸嘴和供料器的设置：
1. 选择 “设置 （Setup）”。
2. 选择 “设置功能 （Setup functions）”。
3. 继续进行下一部分内容。
图
40
设置功能
1
2
