4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 33
Machine setup.fm
第
A6
章
应用
第 A6 章 机器设置
机器的物理设置必须与贴片程序的所需设置相对应。
确定设置是否需要更改：
1. 选择 “程序 （Programs）”。
2. 在列表中选择新的贴片程序。
3.
选择标签“根据当前配置更改设置（
Setup changes with current configuration
）”。
• 当程序正在机器上运行 （并已开始）时，列出当前设置所需的所有更改。
• 没有程序正在运行时，列出新的程序所需的完整设置。
A6.1 更改机器设置
机器设置分为两个部分：
A6.1.1 设置料车、供料器和元件
使用操作手册，根据由生产准备软件生成的输出列表设置料车、供料器和元件。

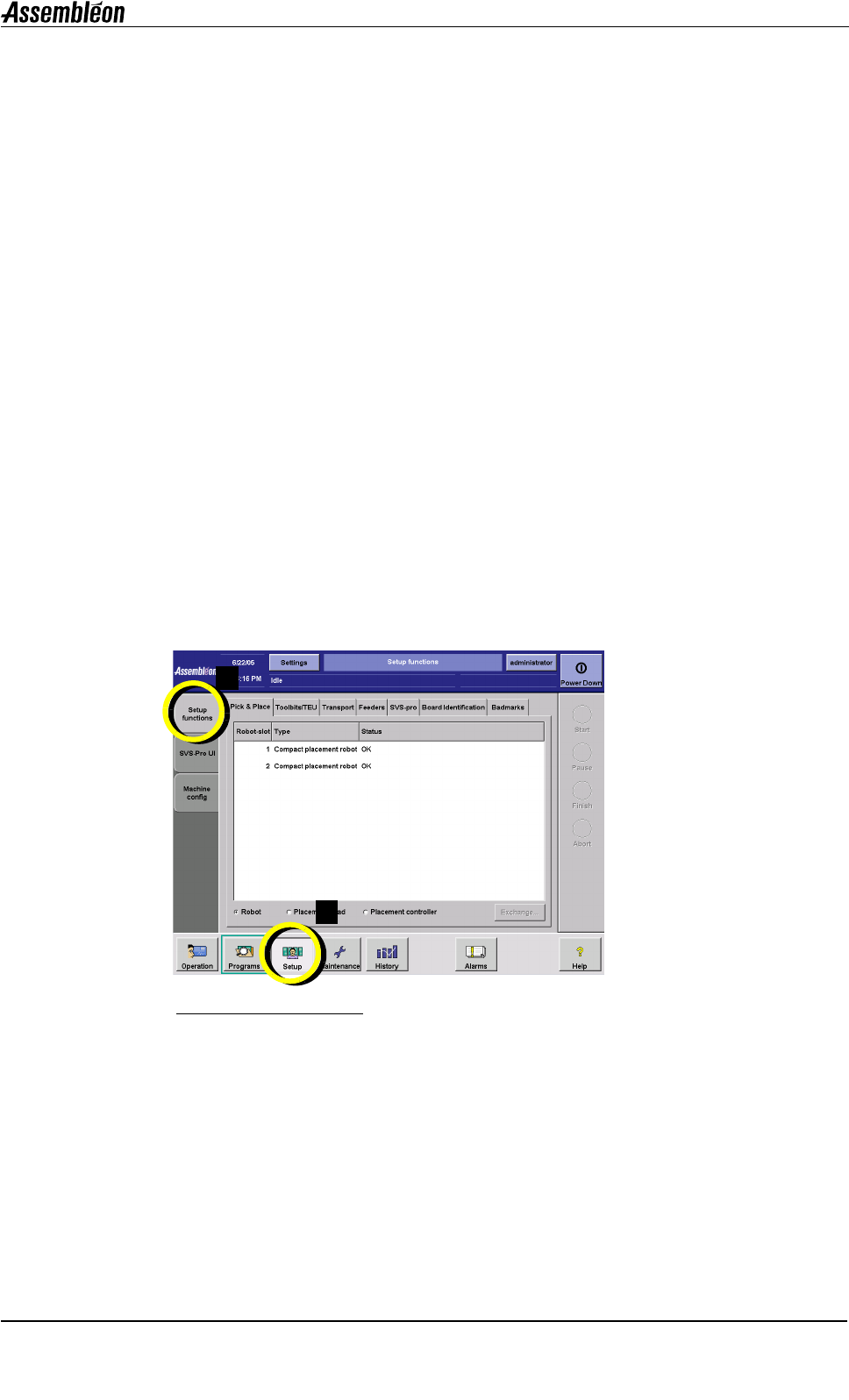

A6.1.2 机器部件，更改设置
配置机械臂、贴片头、贴装控制器、吸嘴和供料器的设置：
1. 选择 “设置 （Setup）”。
2. 选择 “设置功能 （Setup functions）”。
3. 继续进行下一部分内容。
图
40
设置功能
1
2
第
A6
章
用户参考手册 4022 593 52681
34 AX-301/501， AX-3/5 08.01
应用
Machine setup.fm
A6.1.2.1 设置拾取和贴片模块
1. 选择 “拾取和贴片 （Pick & Place）”。
机械臂状态为 “不良 （NOK）” 时 ：
2. 选择可用的机械臂。
3. 选择 “切换 （Exchange）”来更改设置。
图
41
拾取和贴片的设置功能
A6.1.2.2 设置吸嘴和吸嘴交换单元
要更改吸嘴：
1. 选择 “吸嘴／ TEU （Toolbits/TEU）”。
2. 在 “机械臂位号 （Robot-slot）”中选择可用的机械臂位号。
3. 选择 “手动切换 （Manual Exchange）”来切换吸嘴设置。
图
42
设置吸嘴和吸嘴交换单元
4. 遵照画面上的说明来切换吸嘴。
2
1
3
2
3
1
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 35
Machine setup.fm
第
A6
章
应用
5. 完成后选择 “关闭 （Close）”。
图
43
吸嘴切换步骤
A6.1.2.3 设置传送模块
1. 选择 “传送 （Transport）”。
图
44
设置传送模块
2. 选择 “最大宽度，高度 （Maximum width, height）”。
3. 选择 “移动 （Move）”。
将出现以下画面。
图
45
更改传送宽度
4. 确认传送模块为空后选择 “确定 （OK）”。
后端传送轨和传送梁移至最大宽度和高度以便拆卸电路板 PCB 支撑板。
传送部件移动完成时，“确定 （OK）”按钮将变为可用。
5
4
3
1
2
4
5
