第 A7 章 用户参考手册 4022 593 52681 40 AX-301/501 ， AX-3/5 08.01 应用 Test run.fm 第 A7 章 测试运行 在开始生产之前， 建议您执行测试运行。 测试运 行会显示机器是否满足完整生产 的所有要求。 遇到故障 时，电路板和元件的损耗会降至最低。 启动生 产线之前， 测试运行还允许机器运行前的 完整准备工作。 正确进行 准备工作时， 可以将由于 排除设置故障而导致的非计划 停线…
第
A7
章
用户参考手册 4022 593 52681
40 AX-301/501， AX-3/5 08.01
应用
Test run.fm
第 A7 章 测试运行
在开始生产之前，建议您执行测试运行。 测试运行会显示机器是否满足完整生产
的所有要求。 遇到故障时，电路板和元件的损耗会降至最低。 启动生产线之前，
测试运行还允许机器运行前的完整准备工作。 正确进行准备工作时，可以将由于
排除设置故障而导致的非计划停线时间降至 0。
测试运行包含两部分：
1. 用电路板模拟运行，请参见 A7.1。
2. 用测试电路板进行正常生产，请参见 A7.2。
A7.1 用电路板模拟运行
使用真正的电路板进行模拟生产可以测试以下功能区域：
• 机器的操作和配置。
• 电路板传送。
• 基准点和布线图识别。
在模拟运行中，不会拾取和贴装元件。
执行以下步骤设置机器以进行模拟运行：
1. 确保贴片程序为 “空闲 （idle）”，如有必要选择 “终止 （abort）” 或 “ 完
成（finish）”。
2. 选择“设置（Setup）”-“机器配置（Machine config）”-“常规（General）”。
3. 选择 “机器模式 （Machine mode）”，“用电路板模拟 （Simulation with
boards）”。
4. 选择开始

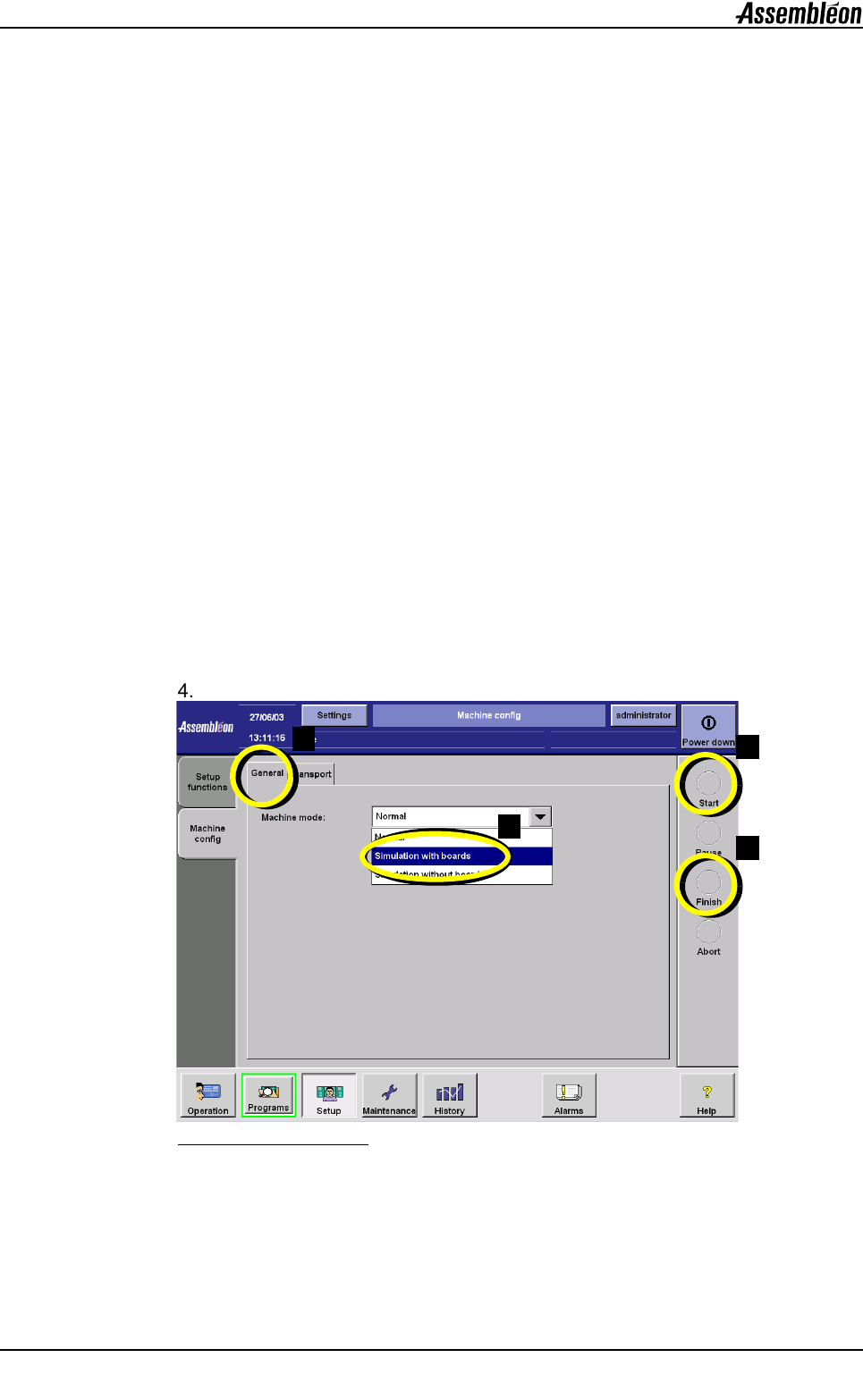

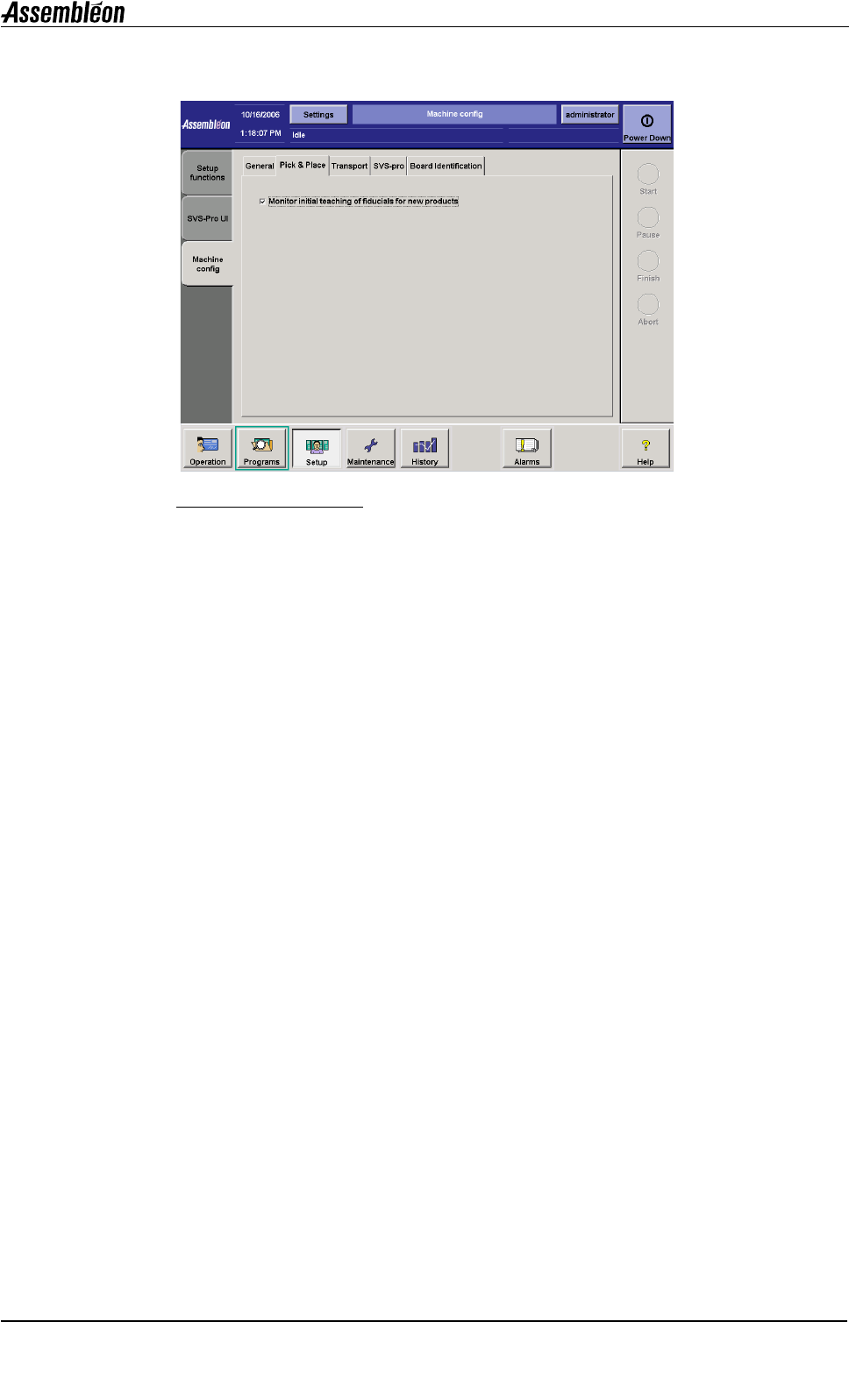

图
52
在模拟模式中开始生产
5. 将一块电路板送入机器。
6. 如果遇到任何错误或故障，根据所处的功能区域使用下一部分中的信息进行
故障排除。
2
1
4
3
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 41
Test run.fm
第
A7
章
应用
7. 当测试显示机器成功处理了电路板时，选择 “完成 （finish）”来完成用电路
板进行的模拟运行。
A7.1.1 机器的操作和配置的故障排除
运行贴片程序和开始生产时，将执行针对程序配置的机器配置的自动校验。 当两
个配置不匹配时，将显示错误。 解决此错误的唯一方法是使配置相匹配。
当机器由于硬件故障而无法运行时，将通过触摸屏显示上下文敏感错误和帮助文
本。 使用此信息来进行故障排除。 在维修手册的各个 “故障排除”章节解释了
更多诊断详情。
A7.1.2 程序编辑器： 电路板传送的故障排除
由于电路板尺寸中存在公差而导致传送宽度与电路板不相符时，可使用程序编辑
器更改贴片程序。
允许在贴片程序空闲或机器不生产时更改电路板参数。 贴片程序重新运行时，贴
片程序中的所有更改将被启用。
修改了贴片程序之后，可以恢复到以前的版本。
注： 更改元件数据或电路板尺寸时，请务必将这些改动数据送回至生产准备
软件系统以防止日后发生错误。
要使用程序编辑器：
1. 选择 “程序 （Programs）”。
2. 选择 “修改 （Modify…）”

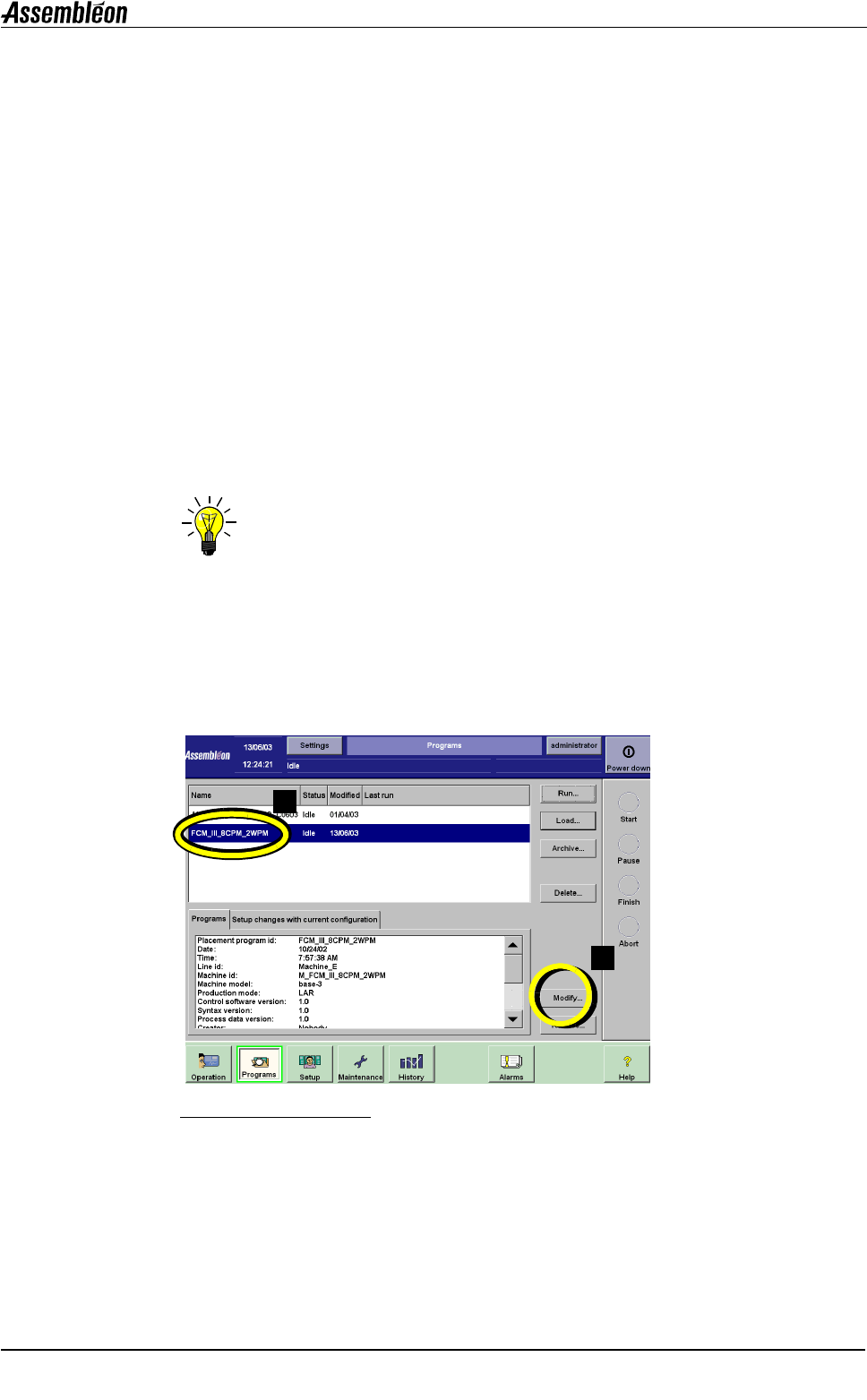

图
53
1
2
