第 A7 章 用户参考手册 4022 593 52681 44 AX-301/501 ， AX-3/5 08.01 应用 Test run.fm 3. • 标记的形状类型为椭圆 （ 1 ） 。 4. 5. • 确保结果成功 （ 3 ）。 6. 1 2 1 2 2 3 4 2 1 9
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 43
Test run.fm
第
A7
章
应用

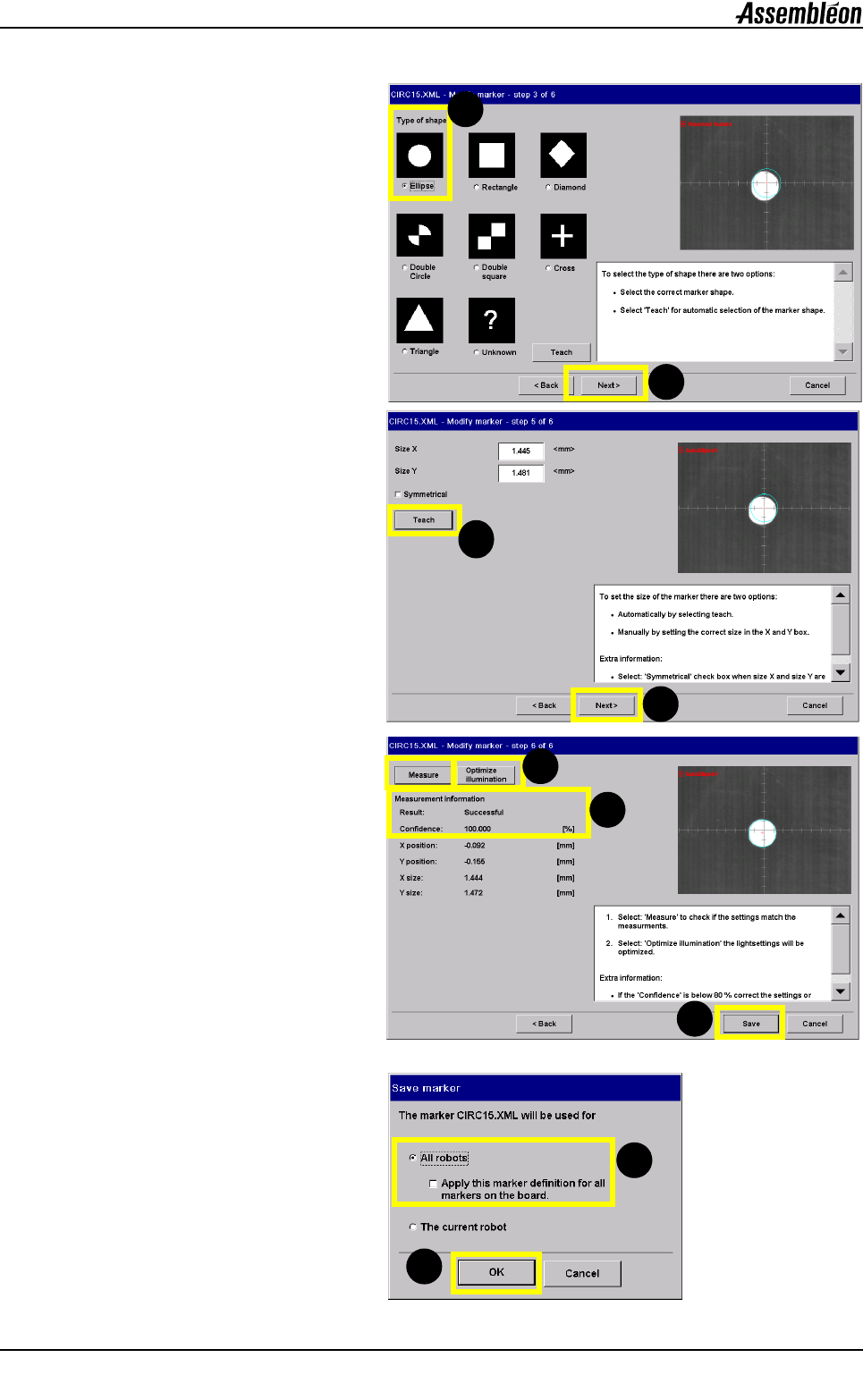

2. 向导包括 6 个步骤来创建正确的标记定义。
3. 最后一个步骤显示了多个保存选项：
• “所有机械臂 （All robots）”单选按钮：
新定义将应用于所有机械臂。
您可选择 “将此标记定义应用于电路板上的所有标记 （Apply this marker
definition for all markers on the board）”。 选择此项时，修改后的标记定
义将被应用于电路板上的所有标记。 取消选择时，仅更新修改过的标记定
义。
•
“当前机械臂和当前生产运行（
The current robot and the current production
run
）”单选按钮：
仅将新定义应用于执行标记编辑的机械臂。

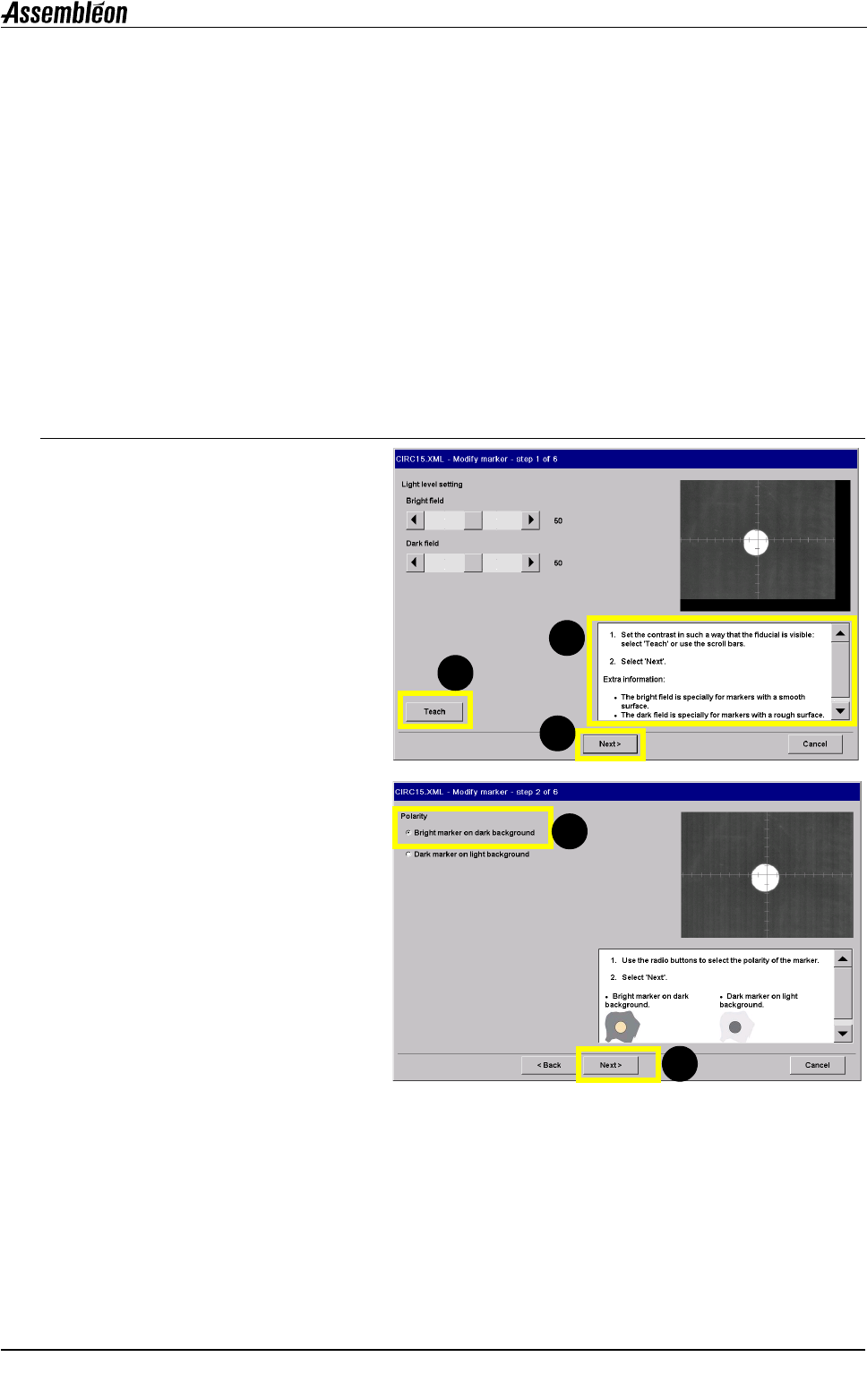

A7.1.3.1 基准点向导的示例
此部分说明了更改参数时基准点向导画面的示例：
1.
2.
• 图中的标记为黑色背景上的亮标记
（1）。
1
3
2
1
2
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 45
Test run.fm
第
A7
章
应用
A7.2 用测试电路板进行正常生产
用测试电路板进行正常生产允许测试以下功能区域：
• 元件的拾取处理。
• 元件的识别。
• 元件的贴装。

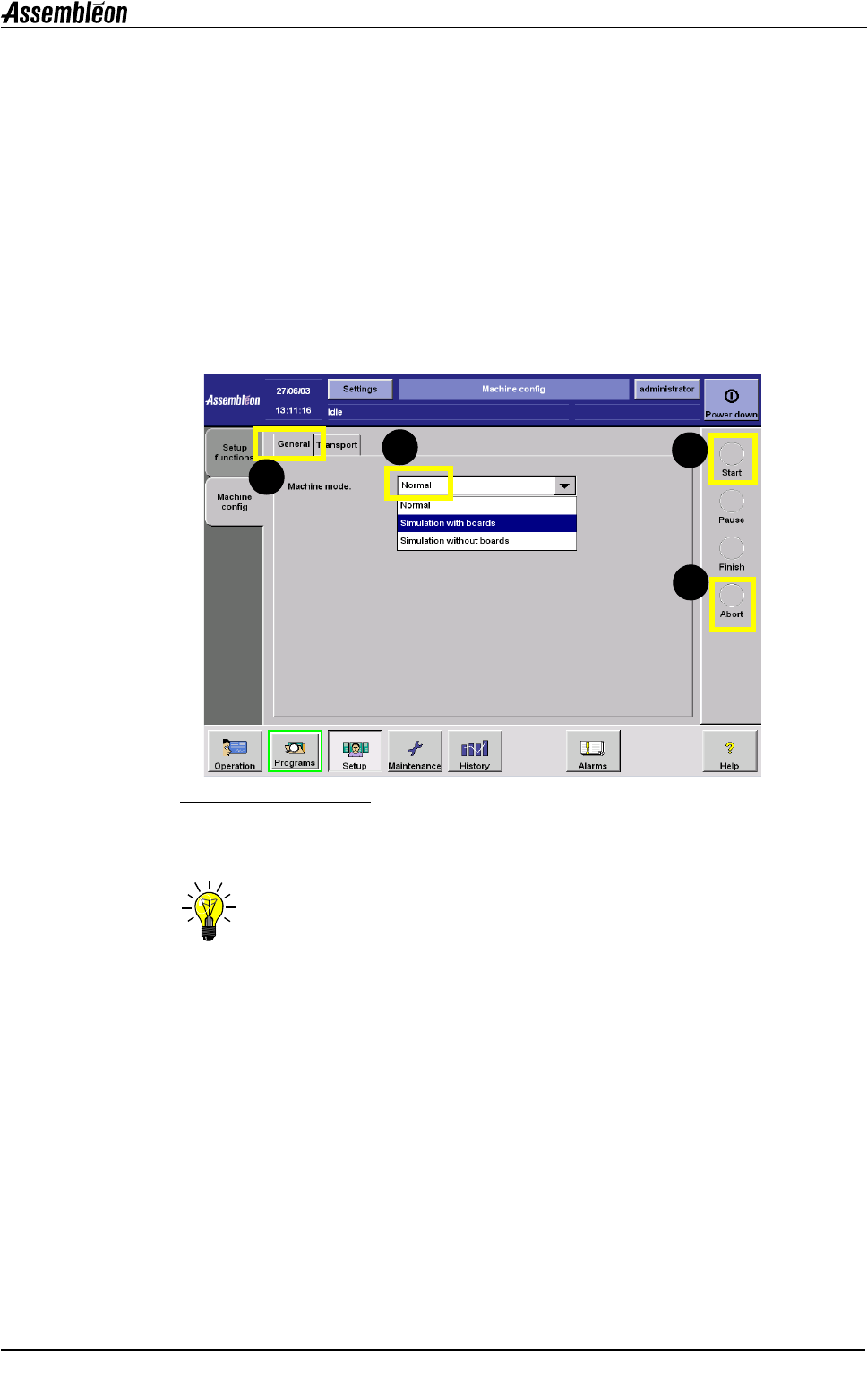

执行以下步骤设置机器以进行正常生产运行：
1. 确保贴片程序为 “空闲 （idle）”，如有必要选择 “终止 （abort）” 或 “ 完
成（finish）”。
2. 选择“Setup（设置）”-“Machine config（机器配置）”-“General（常规）”。
3. 在 “机器模式 （Machine mode）”中选择 “正常 （Normal）”。
图
56
在生产模式中开始生产
4. 选择 “开始 （Start）”。
5. 将一块电路板送入机器。
注： 要使用 “粘带 （sticky tape）”准备测试电路板，请确保带有基准点和
布线图的部件处没有粘带，或使用 TESA 4972 （穿透带）以确保基准
点和布线图能被识别。
6. 如果遇到任何错误或故障，根据所处的功能区域使用下一部分中的信息进行
故障排除。
7. 当测试显示机器成功处理了电路板时，选择 “完成 （finish）”来结束生产运
行。
A7.2.1 元件拾取处理的故障排除
当拾取元件时发生任何问题，将通过触摸屏显示上下文敏感错误和帮助文本。
3
1
2
4
