第 A7 章 用户参考手册 4022 593 52681 46 AX-301/501 ， AX-3/5 08.01 应用 Test run.fm 使用帮助文本来解决问题。 图 57 元件的拾取处理 需要校验拾取处理时，使用维 护 - 机器控制 - 拾取和贴片 - 处理中可用的 “处理 功能 （ process functions ） ”。 （请参见 图 57 ） 使用选项来控制拾取处理 （ A ）。 “拾取 偏差 （ pick offs…
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 45
Test run.fm
第
A7
章
应用
A7.2 用测试电路板进行正常生产
用测试电路板进行正常生产允许测试以下功能区域：
• 元件的拾取处理。
• 元件的识别。
• 元件的贴装。
执行以下步骤设置机器以进行正常生产运行：
1. 确保贴片程序为 “空闲 （idle）”，如有必要选择 “终止 （abort）” 或 “ 完
成（finish）”。
2. 选择“Setup（设置）”-“Machine config（机器配置）”-“General（常规）”。
3. 在 “机器模式 （Machine mode）”中选择 “正常 （Normal）”。
图
56
在生产模式中开始生产
4. 选择 “开始 （Start）”。
5. 将一块电路板送入机器。
注： 要使用 “粘带 （sticky tape）”准备测试电路板，请确保带有基准点和
布线图的部件处没有粘带，或使用 TESA 4972 （穿透带）以确保基准
点和布线图能被识别。
6. 如果遇到任何错误或故障，根据所处的功能区域使用下一部分中的信息进行
故障排除。
7. 当测试显示机器成功处理了电路板时，选择 “完成 （finish）”来结束生产运
行。
A7.2.1 元件拾取处理的故障排除
当拾取元件时发生任何问题，将通过触摸屏显示上下文敏感错误和帮助文本。
3
1
2
4
第
A7
章
用户参考手册 4022 593 52681
46 AX-301/501， AX-3/5 08.01
应用
Test run.fm
使用帮助文本来解决问题。

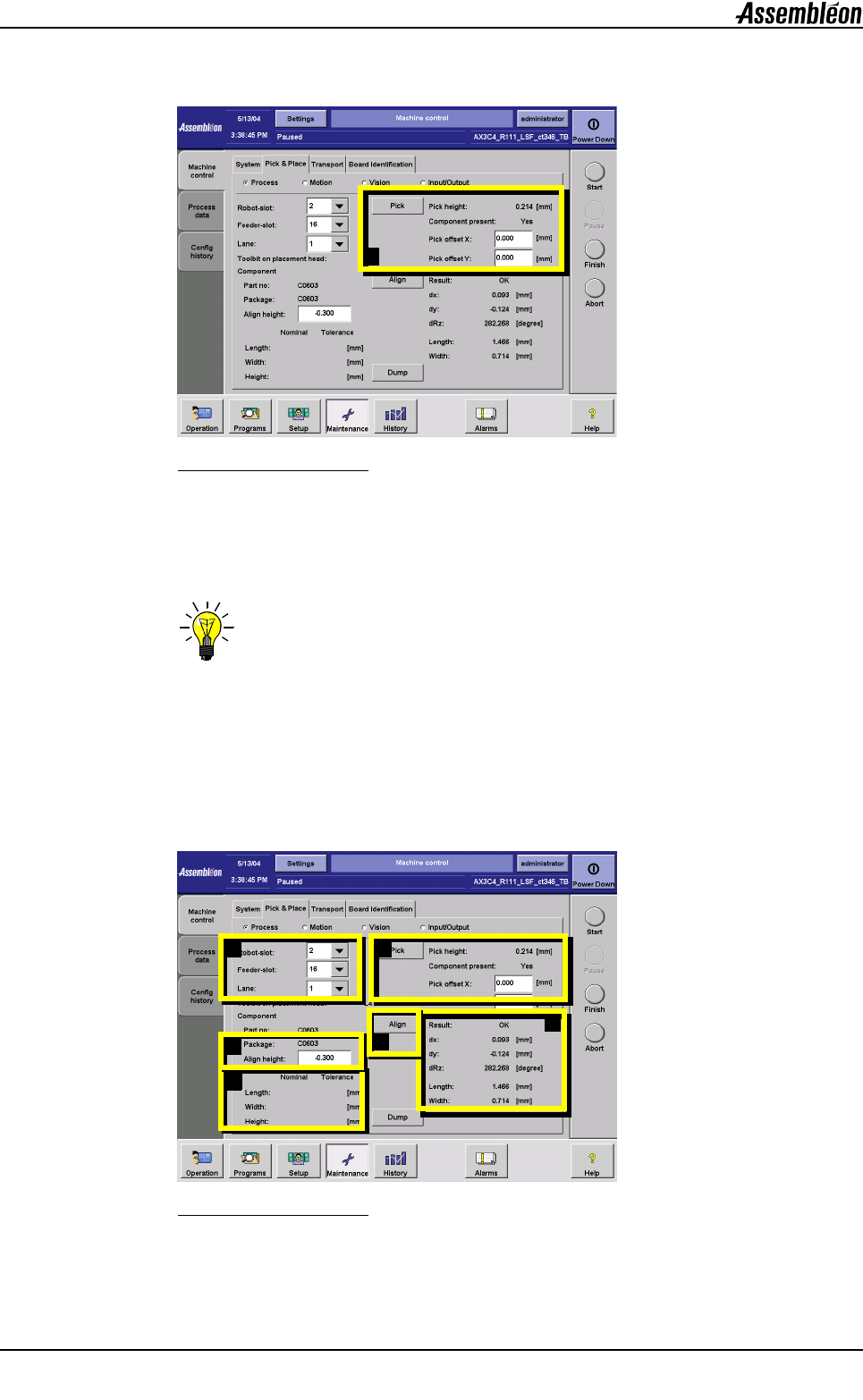

图
57
元件的拾取处理
需要校验拾取处理时，使用维护 - 机器控制 - 拾取和贴片 - 处理中可用的 “处理
功能 （process functions）”。 （请参见图 57）
使用选项来控制拾取处理 （A）。 “拾取偏差 （pick offset）”参数为元件描述
中定义的初始参数。
注： 必须了解到，此画面上的功能仅可用于校验拾取处理。 对参数的任何更
改都不会保存至元件描述。
要修改元件描述，请参见第 C2 章。
A7.2.2 元件识别的故障排除
需要校验元件描述时，使用维护 - 机器控制 - 拾取和贴片 - 处理 （请参见图 58）
中可用的 “处理功能 （process functions）”。 .
图
58
元件描述
• 选择适当的机械臂 - 供料器 - 站位组合 （A）。
A
A B
C
D
E
F
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 47
Test run.fm
第
A7
章
应用
• 检查吸嘴 （B）上是否有元件。
没有元件时选择 “拾取 （Pick）”。
• 选择 “检测 （align）”（C）。
• 检查测量结果 （D）。
• 当测量结果为不良 （NOK）时，编译检测结果。
使用元件描述中定义的尺寸作为参考（E）。 如有必要，在一个不同的检测
高度上重新检测元件，找到最佳高度（F）。 从吸嘴顶端以毫米为单位测量
检测高度。 负值表示在吸嘴顶端之下，正值表示在吸嘴顶端之上。
注： 必须了解到，此画面上的功能仅可用于校验检测过程。 对参数的任何更
改都不会保存至元件描述。
需要修改元件描述时，请参见第 C2.1 章。
修改元件描述时，请相应的更改生产准备软件中的元件描述，请参见第
C2.2
章。
A7.2.3 程序编辑器： 元件贴装的故障排除
当用于元件贴装的信息（贴片程序中）不良时，可以使用程序编辑器来更改贴片
程序。
可修改的贴片参数为：
* 此功能必须通过软件许可（请参见维修手册，部件系统 A）来启用。有关软件许
可的常规信息，也请参见维修手册，部件系统 A。
图
59
当贴片程序运行时，空闲的贴片程序中的所有更改都开始起作用。
当贴片程序开始时，正在运行的贴片程序中的所有更改都开始起作用。
修改了贴片程序之后，可以恢复至以前的版本。
要使用程序编辑器：
1. 选择 “程序 （Programs）”。
2. 选择 “修改 （Modify…）”
贴片参数 以下情况下可修改：
封装类型 始终
位置 （X- 和 Y- 位置） 空闲程序： 始终
运行程序： 暂停和设置机器状态时
方向 （＝旋转方向） 空闲程序： 始终
运行程序： 暂停和设置机器状态时
部件号
* 空闲程序： 始终
吸嘴
* 空闲程序： 始终
添加元件
* 空闲程序： 始终
删除元件
* 空闲程序： 始终
