第 A8 章 不良板标记，示教
注：不良板标记的使用为选购功能，因此需要执行这些步骤才可使用。
注： 不良板标记信息存储在机器上，并链接至贴片程序。 载入贴片程序可将
不良板标记信息复位至其初始 （未经示教）设定。
1. 前提
• 取得生产电电路板时总共至少存在 5 个不良板标记和 5 个没有不良
板标记的电路板 （这是微调测量必须的）。 因此所需的电路板总数
可以从 1 至 10 不等。
• 不良板标记示教运行的首块电路板必须产生一次无不良板标记，从
而设定正确的重要区域。

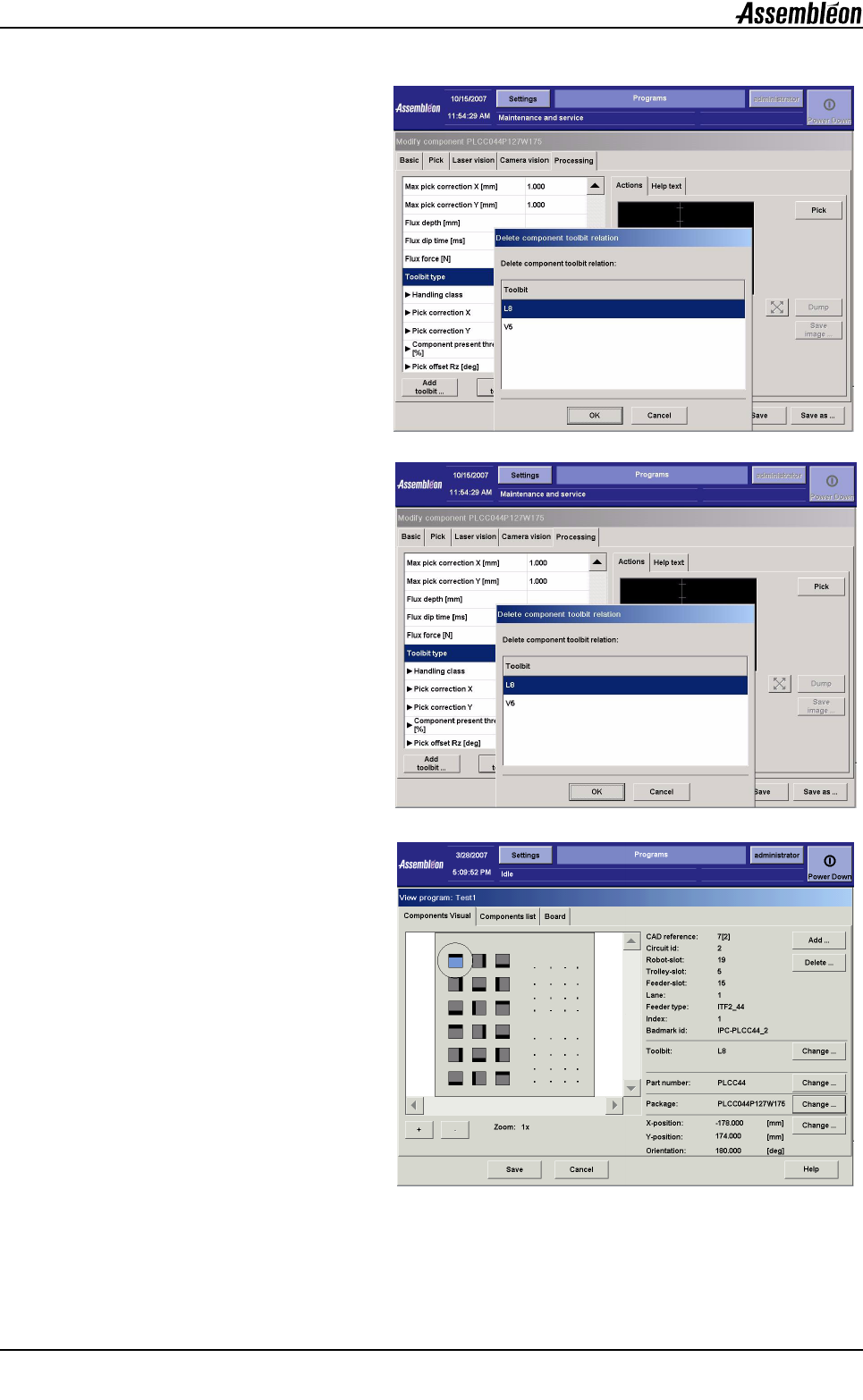

• 选择“程序 （Programs）” ，选择适用的程序并选择“运行
（Run）”。
选择 “确定 （OK）”确认。
2. 开始不良板标记示教

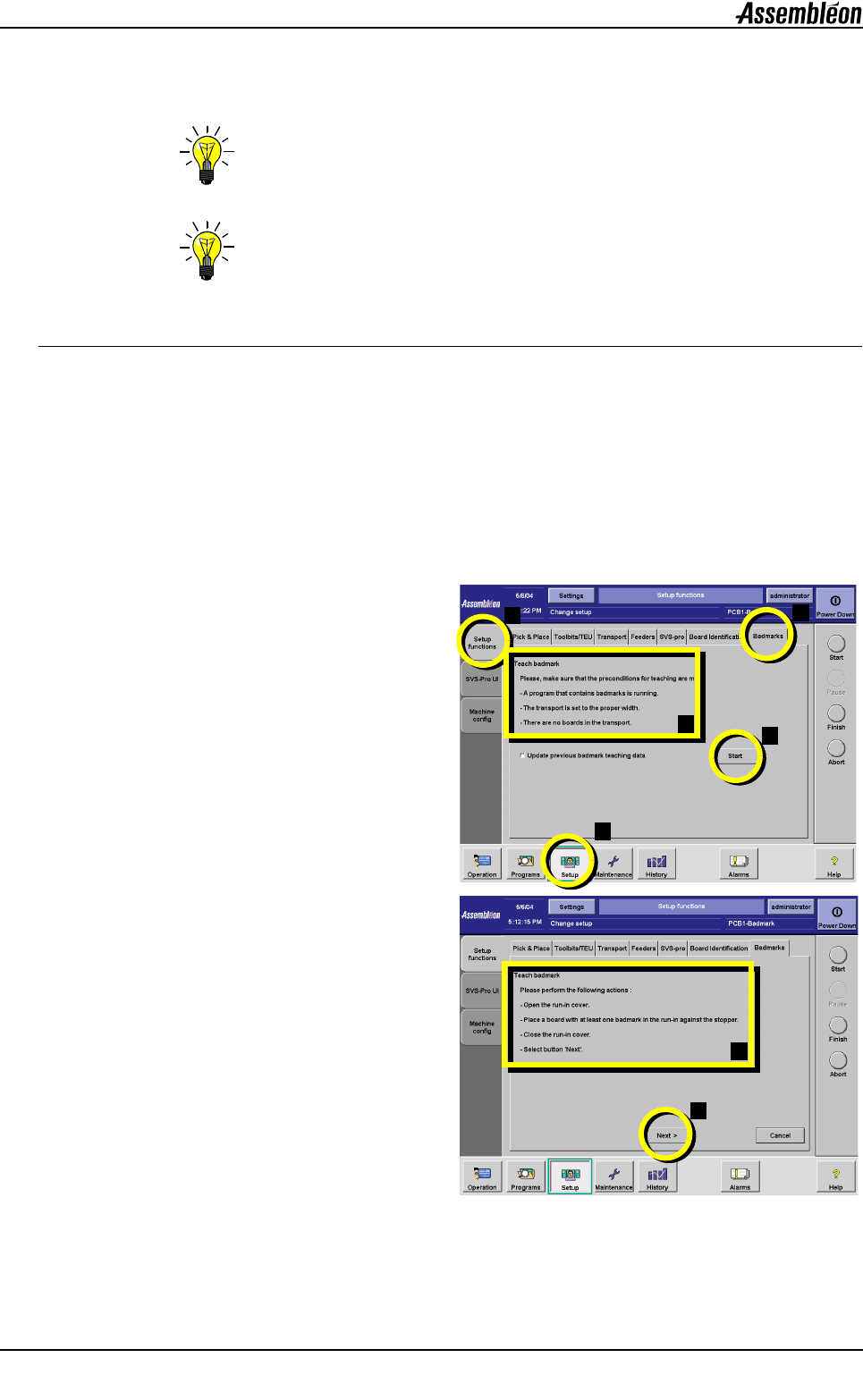

• 选择 “设置 （Setup）”（1） - “设置功能
（Setup Functions）”（2） - “不良板标记
（Badmarks）”（3）。
• 按照画面 （4）上的说明进行操作。
• 选择 “开始 （Start）”（5）。
3. 机器准备
注： 不良板标记示教运行的首块电路板必须产生
一次无不良板标记，从而设定正确的重要区
域。
• 按照画面 （1）上的说明进行操作。
• 选择 “下一步 （Next）”（2）。 电路板进入
机器的工作区域。
1
2
3
5
4
