4022 593 52681 用户参考手册 08.01 AX- 301/501 ， AX-3/5 63 Badmarks, teaching.fm 第 A8 章 应用 A8.1.2 不良板标记的示教监控，使用 图 64 错误 “启用不良板标记监控 （ Badmark monit oring is enable d ）” 启用了不良板标记监控时， 每次不良板标记检测会使生产暂停并在用户界面 上生 成一个错误，请参见 图 64 。 用户可使…
第
A8
章
用户参考手册 4022 593 52681
62 AX-301/501， AX-3/5 08.01
应用
Badmarks, teaching.fm
A8.1 不良板标记的识别，故障排除
要对不良板标记识别进行故障排除，需使用 “monitor badmark teaching （监控
不良板标记示教）”功能。 此功能允许用户根据每次不良板标记测量结果校验机
器的决定（贴装或不贴装元件）。 还允许用户修改机器决定是否贴装元件时所依
据的参数。
启用此功能时，每次不良板标记测量后将产生一个机器错误，从而导致生产停
止。
这种类型的错误不记录在 ARAMS 数据中。

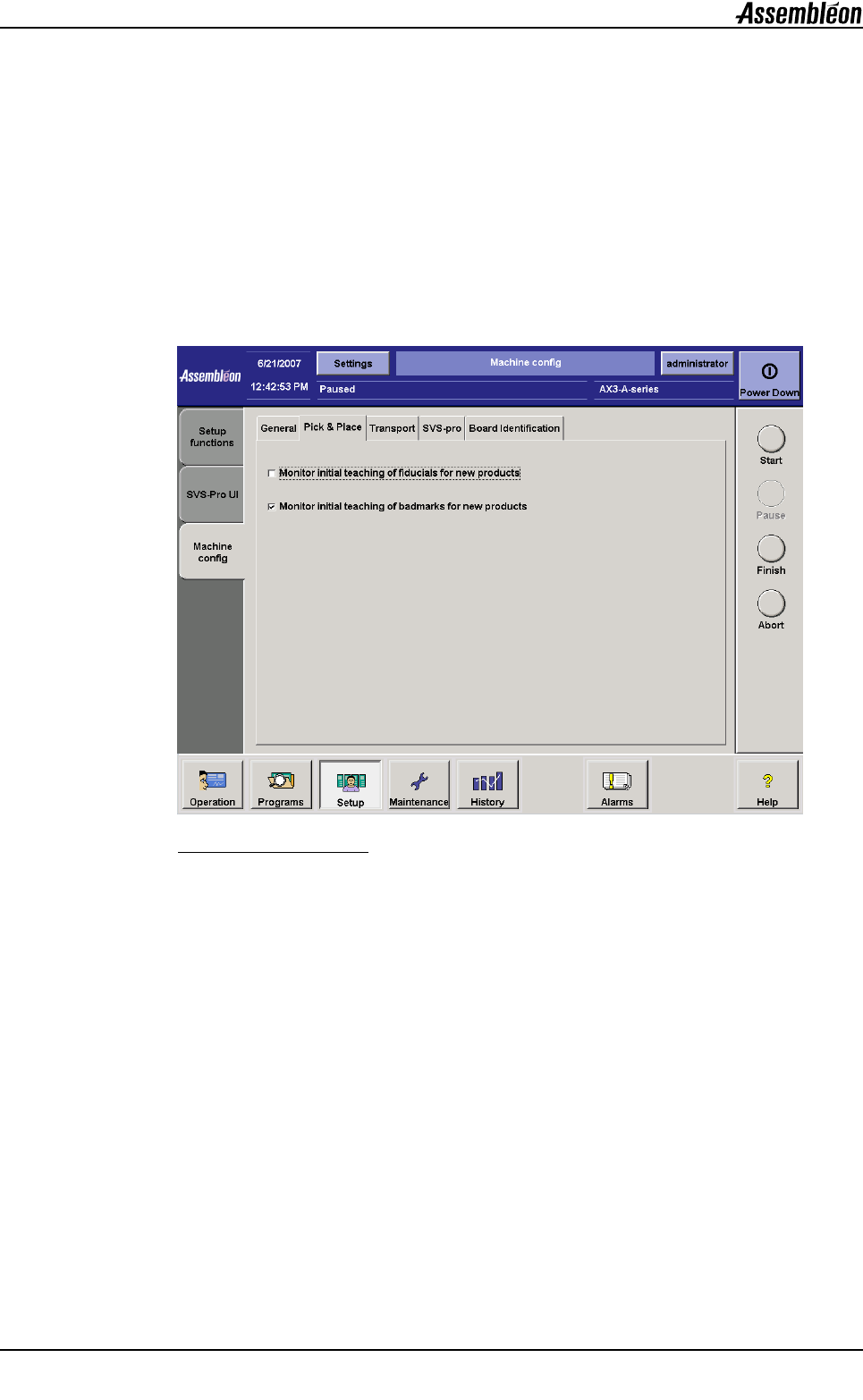

A8.1.1 不良板标记的示教监控，启用／禁用
图
63
启用／禁用
不良板标记示教的监控功能
通过在用户接口的“设置（Setup）- 机器配置（Machine config）- 拾取和贴片
（Pick & Place）”标签中勾选或取消勾选复选框，可启用或禁用监控功能，请参
见图 63。 当机器空闲或生产暂停时可启用或禁用此功能。
即使机器重新启动后，此功能的设置仍然起作用。
（重新）安装软件后，初始状态下禁用此功能。
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 63
Badmarks, teaching.fm
第
A8
章
应用

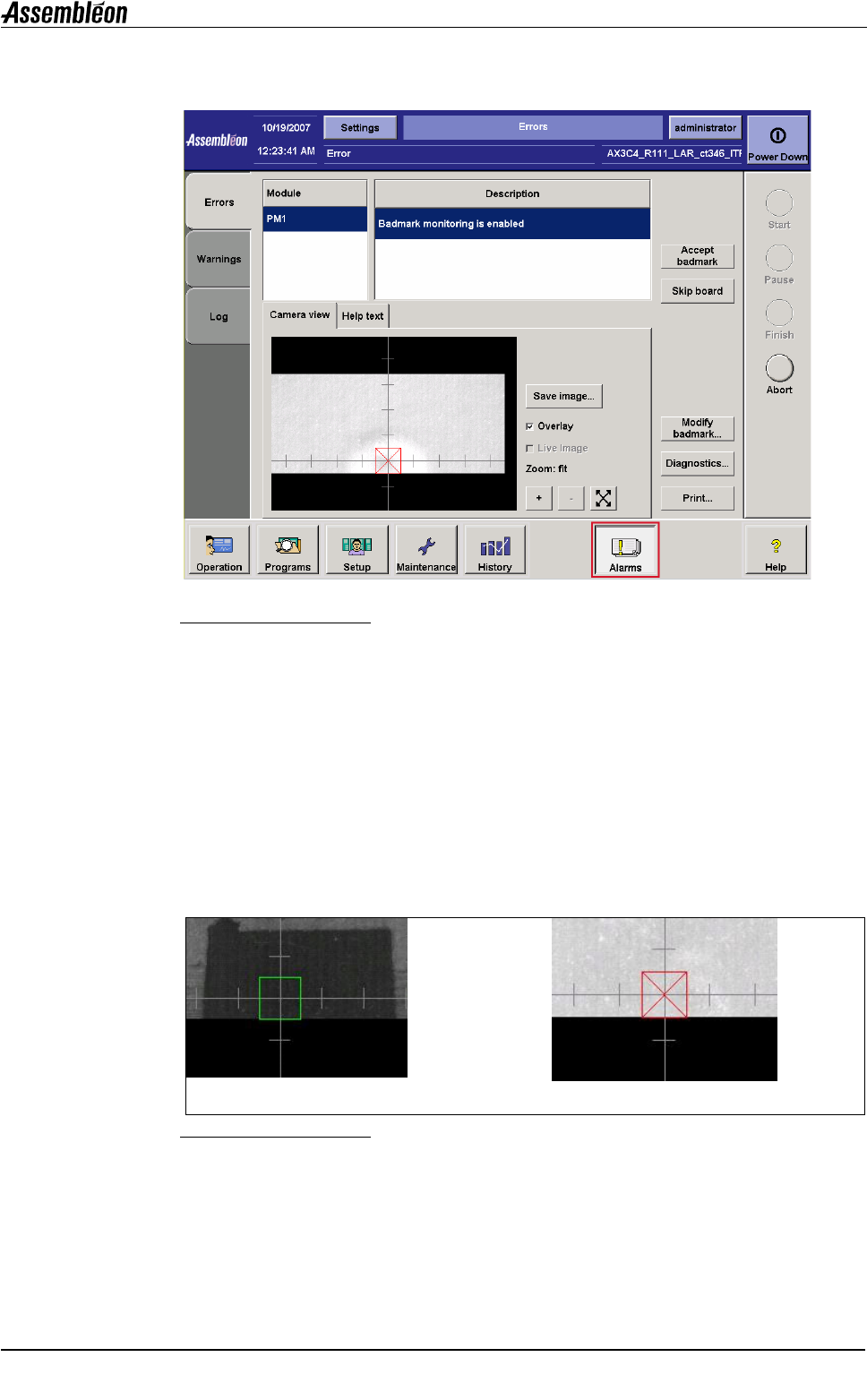

A8.1.2 不良板标记的示教监控，使用
图
64
错误 “启用不良板标记监控 （
Badmark monitoring is enabled
）”
启用了不良板标记监控时，每次不良板标记检测会使生产暂停并在用户界面上生
成一个错误，请参见图 64。
用户可使用以下选项：
• 接受不良板标记
• 跳过电路板
• 修改不良板标记
• 查看影像
用户必须执行以下步骤：
1. 通过使用“查看影像 （camera view）”中的不良标记图像来校验当前不良板
标记位置的测量结果是否正确。
图
65
不良板标记存在
2. 如果结果正确： 选择 “接受不良板标记 （Accept badmark）”来继续生产。
如果结果不正确： 选择 “修改不良板标记 （Modify badmark）”，进入不良
板标记编辑器。
可以选择 “跳过电路板 （Skip Board） ”选项来跳过当前电路板的所有测量
和贴片操作，使用下一块电路板。
不良板标记存在
不良板标记不存在
第
A8
章
用户参考手册 4022 593 52681
64 AX-301/501， AX-3/5 08.01
应用
Badmarks, teaching.fm

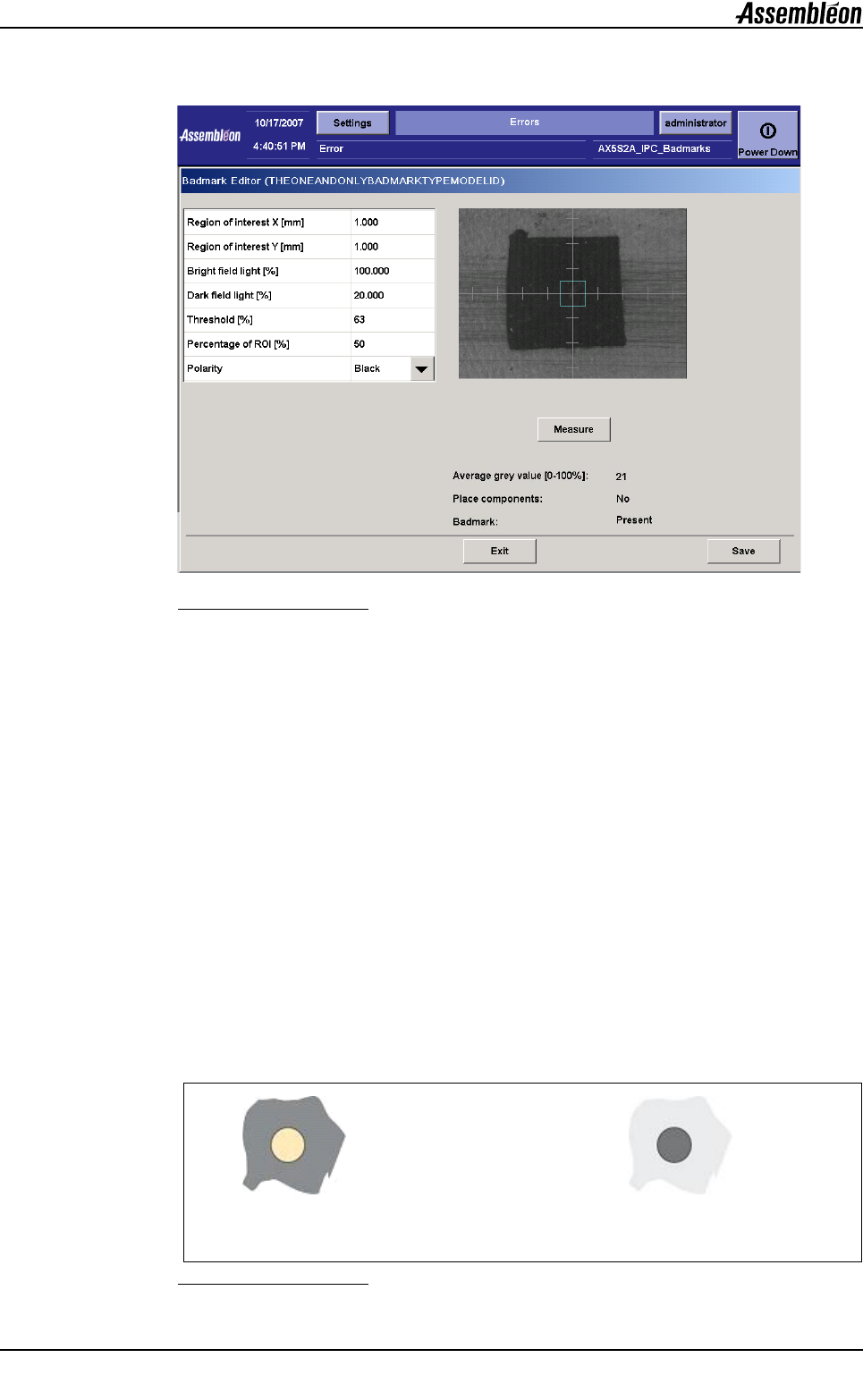

A8.1.3 不良板标记的修改
图
66
选择了 “修改不良板标记 （Modify badmark）”（请参见图 64）时，不良板标
记编辑器变为可用。
用户有以下选项可用：
• 调节不良板标记设定。
• 选择 “测量 （Measure）”来测量不良板标记。
• 检查不良板标记是否被识别 [ 存在／不存在 （present / not present） ]。
• 检查 “贴装元件：[ 是／否 ] （Place components：[Yes/No]）”是否符合
要求。
用户应重复这些步骤直至结果符合要求。 然后选择 “保存 （Save）”来保存修
改后的设定并退出不良板标记示教画面。
帮助信息：
• 查看影像是指不良板标记位置的快照。 选择 “测量 （measure）” 将 用 新
的快照来更新图像。
• 通过测量定义的电路板位置，不良板标记位置上的“平均灰度值（average
grey value）”来检测不良板标记的存在与否。 “灰度值 （grey value）”
在定义为 “测量区域 （region of interest）”的区域中测量。
• 极性的定义如下：
图
67
极性为白色
极性为黑色
黑色背景上的亮标记
明亮背景上的暗标记
