第 C1 章简介

元件描述，供料器描述和吸嘴描述为工艺数据。这些描述为数据载体，含有使用

元件、供料器或吸嘴时所需的所有参数（尺寸、时序设定、贴片力设定等）。

4022 593 52681 用户参考手册

08.01 AX-301/501， AX-3/5 73

Components.fm

第

章

处理数据（元件、供料器和吸嘴）

第 C2 章元件

C2.1 创建／修改元件

要创建一个新的元件或修改一个已经存在的元件，请启动元件向导。向导将指导

您进行新元件的创建或已有元件的修改。

图

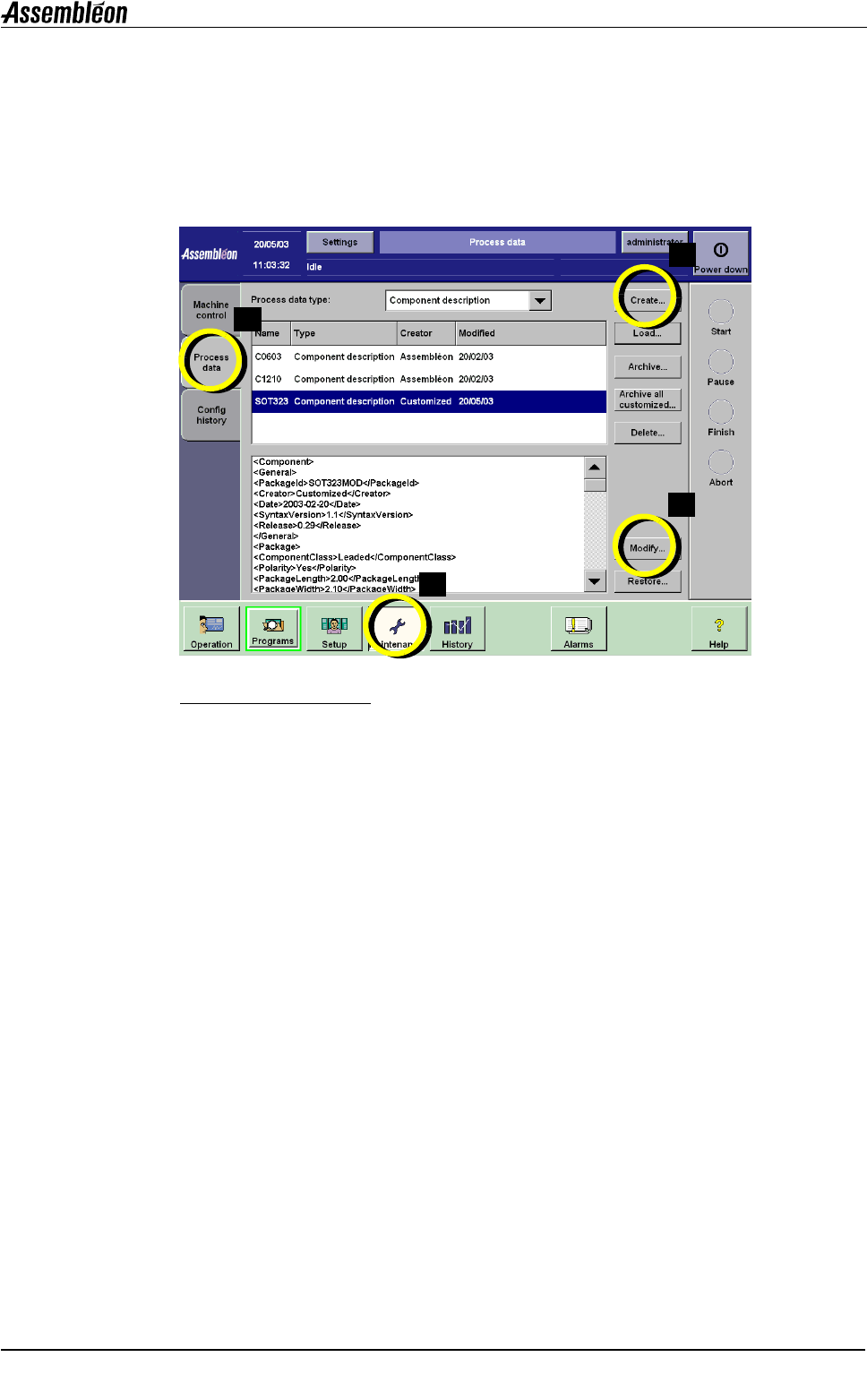

维护画面

1. 选择 “维护（Maintenance）”。

2. 选择 “处理数据（Process data）”。

3. 选择 “创建（Create）”或 “修改（Modify）”。

按照画面上的安装向导进行操作。

有关如何使用元件向导的额外信息，请参见：

• C2.3.1. 元件组

• C2.3.2. 元件描述，内容概述

• C2.3.3. 元件描述，测量单位

• C2.3.4. 元件描述，坐标系统

• C2.3.5. 元件，命名规律

• C2.3.6. 元件编辑器，示例。

C2.2 元件，机器和生产准备软件之间的同步数据库

生产准备软件（例如：PPS-Pro）还需要多个关于元件描述的参数以生成 AX-

301/501 的贴片程序。

机器根据 AX-301/501 元件数据库中的信息，使用贴片程序来测量和贴装元件。

生产准备软件和机器中的参数必须相匹配，以使创建的贴片程序稳定执行。这样

可确保生产准备软件生成正确的贴片程序，防止日后在机器上需要较大地修改贴

片程序。
