第 C2 章 用户参考手册 4022 593 52681 74 AX-301/501 ， AX-3/5 08.01 处理数据 （元件、供料器和吸嘴） Components.fm 有两种方法确保所有的参数匹 配： 1. 使用部件库管理器 （选购软件 PLM ） 2. 手动更新数据库： 以下列表显示了两个数据库中 必须匹配的项目： 图 73 AX-301/501 机器 ： AX-301/501 元件 数据库 （元件编辑器） PPS-Pro …
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 73
Components.fm
第
C2
章
处理数据 （元件、供料器和吸嘴）
第 C2 章元件
C2.1 创建／修改元件
要创建一个新的元件或修改一个已经存在的元件，请启动元件向导。 向导将指导
您进行新元件的创建或已有元件的修改。
图
72
维护画面
1. 选择 “维护 （Maintenance）”。
2. 选择 “处理数据 （Process data）”。
3. 选择 “创建 （Create）”或 “修改 （Modify）”。
按照画面上的安装向导进行操作。
有关如何使用元件向导的额外信息，请参见：
• C2.3.1. 元件组
• C2.3.2. 元件描述，内容概述
• C2.3.3. 元件描述，测量单位
• C2.3.4. 元件描述，坐标系统
• C2.3.5. 元件，命名规律
• C2.3.6. 元件编辑器，示例。

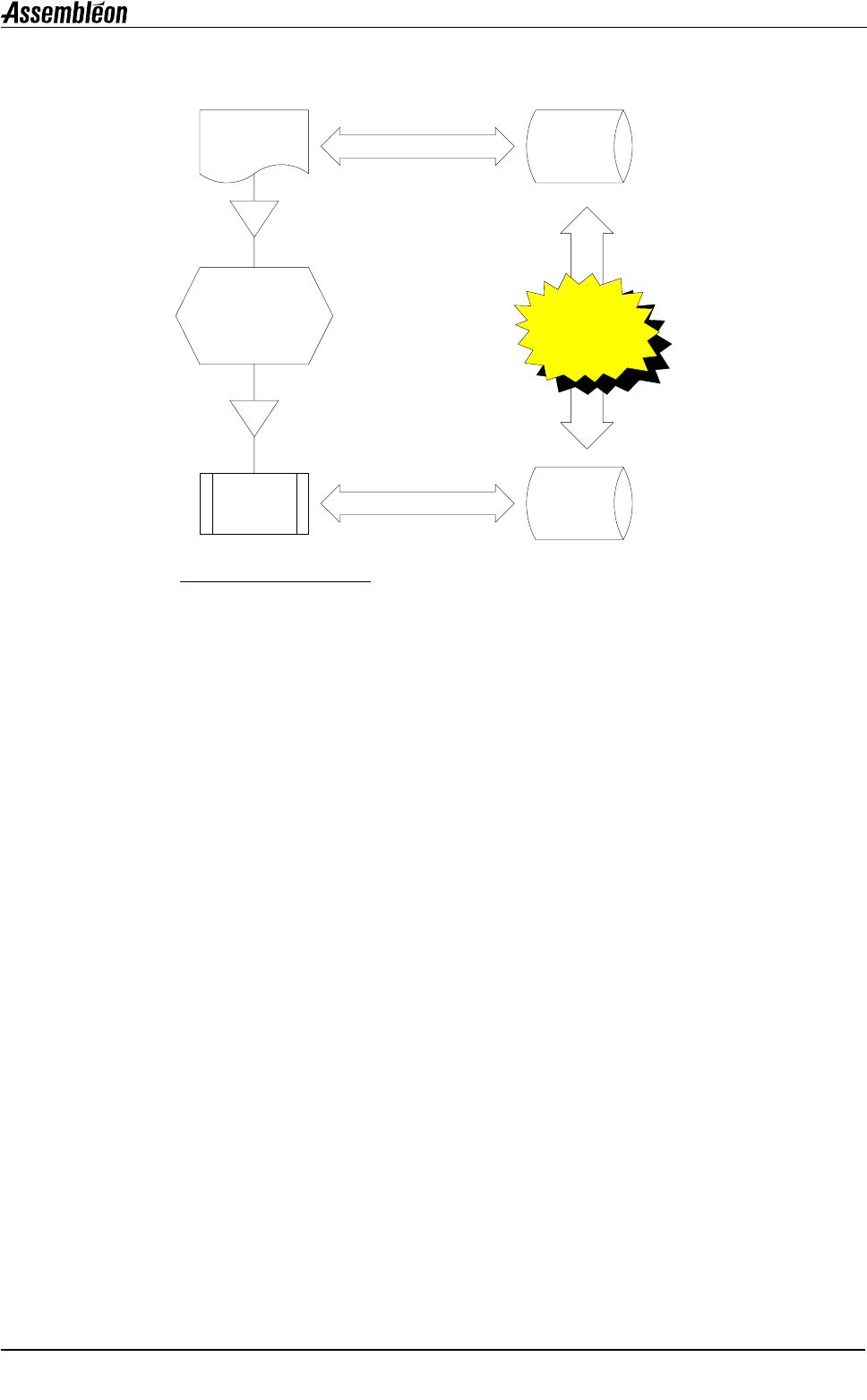

C2.2 元件，机器和生产准备软件之间的同步数据库
生产准备软件 （例如：PPS-Pro）还需要多个关于元件描述的参数以生成 AX-
301/501 的贴片程序。
机器根据 AX-301/501 元件数据库中的信息，使用贴片程序来测量和贴装元件。
生产准备软件和机器中的参数必须相匹配，以使创建的贴片程序稳定执行。 这样
可确保生产准备软件生成正确的贴片程序，防止日后在机器上需要较大地修改贴
片程序。
3
3
2
1
第
C2
章
用户参考手册 4022 593 52681
74 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
有两种方法确保所有的参数匹配：
1. 使用部件库管理器 （选购软件 PLM）
2. 手动更新数据库：
以下列表显示了两个数据库中必须匹配的项目：
图
73
AX-301/501 机器：
AX-301/501 元件数据库
（元件编辑器）
PPS-Pro： PSI 数据库
AX-301/501
参数名称
允许的值 PPS-Pro 参数名称 允许的值 描述
元件形体宽度
最大
45 × 45 mm
形体宽度
mm
元件形体高度 最大 6.3 mm 高度
mm
吸嘴 L1、 L2、 L3、
L4、 L5、 L8、
V3、V4、V5、
V6、 V7
AX_ToolbitID_1，
AX_ToolbitID_2
L1、L2、L3、L4、
L5、L8、V3、V4、
V5、 V6、 V7
（最多 2 个吸嘴）
可用于此封装的吸嘴名称。
元件名称 不允许 " * / ：
< > ? | \ + # 最
多 200 个字符
AX_ComponentRef
不允许 " * / ： < >
? | \ + #
用于相关封装的元件／
视觉文件的名称。
激光视觉／
摄像头视觉
激光视觉／
摄像头视觉
AX_CompAlignUsed NCLA. CV_LFOV
检测类型
拾取偏差 X -Y X 范围为 -22.5
至 +22.5 mm
Y
范围为
-0.75 -
22.5 mm
AX_PickOffsetX，
AX_PickOffsetY
X
范围
½
元件长度
Y
范围
½
元件宽度
这些字段指定了标称拾取
位置和实际拾取位置之间
的偏差 （X， Y）。
送料类型 “带式”、“送
料盘”、或“散
装”
Philips_PackagingType
“带式” 、“送料
盘”、或 “散装”
采用的封装类型。
进给距离 2， 4 等
Philips_CavityPitch
2， 4 等 这是料带的两个相邻料槽
的中心之间的距离。
元件旋转角度 0、 90、 180、
270 度
Philips_PowerLine_FdrOr
ient
范围：-360 至 360
度
指定了从机器方向取得元
件以从供料器供应元件的
角度。
