4022 593 52681 用户参考手册 08.01 AX- 301/501 ， AX-3/5 79 Components.fm 第 C2 章 处理数据 （元件、供料器和吸嘴） 图 79 拾取项目 （参考，属性控制） 拾取 参考；属性控制 拾取偏差 X -Y 元件的拾取偏差 初始值 0 ， X 范围为 -22.5 至 22.5 mm Y 范围为 -0.7 5 - 22.5 mm. 拾取偏差 Z 高度上的拾取偏差 初始值 0 ， 范围：…
第
C2
章
用户参考手册 4022 593 52681
78 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
图
77
拾取项目 （参考，全球）
图
78
吸嘴详情
拾取 参考；全球
机械臂
位号
机器处于空闲状态： 所有机械臂
其他状态： 在正在运行的程序中设定所有启用 （用于贴装元件）的机械臂
送料类型 与元件有关，并且机器上也载入了供料器的描述
料车类型 机器上载入的料车类型。
供料器
位号
含有所有的供料器位号 （下拉文本框机械臂位号中的机械臂可到达），可用
的 “供料器位号” - “导向手柄” - “站位”组合。
机器处于空闲状态： 所选供料器类型的所有可能的组合加上项目手册
其他状态： 程序的所有可能的组合，即含有修改的元件（封装类型）的供料
器加上项目手册。
吸嘴 与元件有关，并且机器上也载入了吸嘴描
述
有关吸嘴详情，请参见：图 78.
吸嘴
名称
封装类型
形体长度
mm
形体宽度
mm
形体高度
mm
检测
类型
CPL1 R/C01005 0.3 - 0.5 0.2 - 0.4 0.1 - 0.2
激光
CPL2 R/C0201..R/C0402 0.6 - 1.0 0.3 - 0.5 0.2 - 0.6
激光
CPL3 R/C0402..R/C0603 1.0 - 2.1 0.5 - 2.0 0.2 - 0.9
激光
CPL4 R/C0603..R/C1206 1.6 - 3.2 0.8 - 2.5 0.2 - 2.8
激光
L3 R&C0402...R&C0603 1.0 - 2.1 0.5 - 2.0 0.2 - 0.9
激光
L4 R&C0603...R&C1206 1.6 - 3.2 0.8 - 2.5 0.2 - 2.8
激光
L5
R&C1206...R&C2516, SO14...SO16
3.2 - 10.0 1.6 - 6.6 0.2 - 6.3
激光
L6 MELF 1.6 - 5.9 1.0 - 2.7 1.0 - 2.7
激光
L7
BGA、 SO、 SOJ、 SSOP、
TSSOP、VSO、QFP、TANT 和
PLCC
5.2 - 17.5 3.2 - 17.5 0.2 - 6.3
激光
L8
BGA、 SO、 SOJ、 SSOP、
TSSOP、VSO、 QFP 和 PLCC
10 - 17.5 10 - 17.5 0.2 - 6.3
激光／
摄像头
V3
BGA，倒装片等
3.0 - 5.0 3.0 - 8.0 0.2 - 6.3
激光／
摄像头
V4
低连接器
4.0 - 10.0 8.0 - 24.0 0.2 - 6.3
激光／
摄像头
V5
BGA、 SO、 SOJ、 SSOP、
TSSOP、VSO、 QFP 和 PLCC
10.0 - 24
10.0 - 24.0
0 - 6.3
摄像头
V6
用于处理以下 “元件激光”。
10 - 45 10 - 45 0 - 4.3
摄像头
V7
所有 BGA、SO、SOJ、SSOP、
TSSOP、VSO、QFP、TANT 和
PLCC
5.2 - 17.5 3.2 - 17.5 0.2 - 6.3
激光／
摄像头
V8
高连接器
4.0 - 10.0 8.0 - 45.0 0.0 - 10.5
摄像头
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 79
Components.fm
第
C2
章
处理数据 （元件、供料器和吸嘴）
图
79

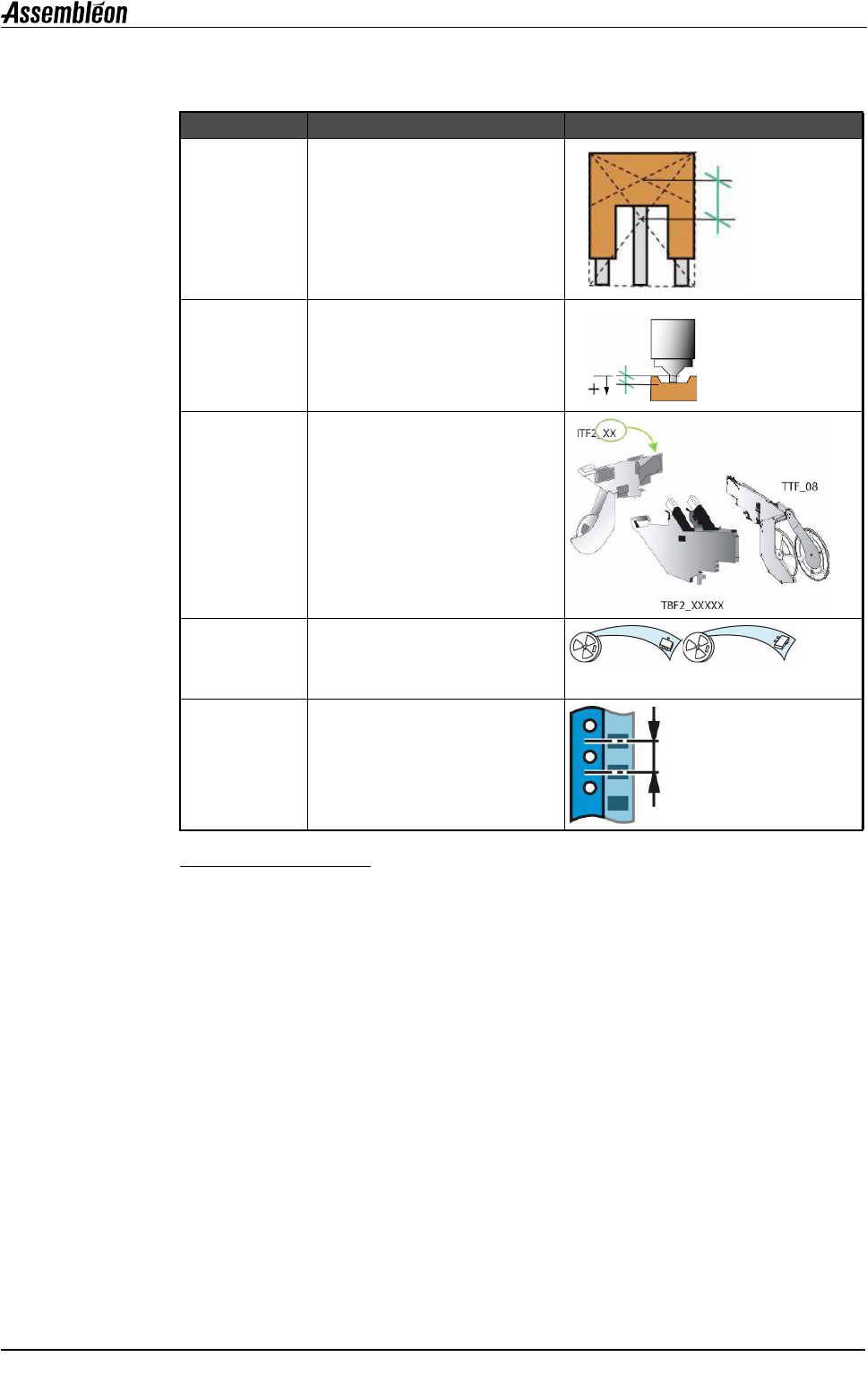

拾取项目 （参考，属性控制）
拾取 参考；属性控制
拾取偏差 X -Y 元件的拾取偏差
初始值 0，
X 范围为 -22.5 至 22.5 mm
Y 范围为 -0.75 - 22.5 mm.
拾取偏差 Z 高度上的拾取偏差
初始值 0，
范围：0 -10 mm
送料类型 选择适当的送料类型
元件旋转角度 元件根据所选供料器类型旋转
初始值 0，
范围：0 | 90 | 180 | 270 度
步距 根据所选供料器类型，以下两
个料带料槽之间的间距。
初始值为 2 mm
第
C2
章
用户参考手册 4022 593 52681
80 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
图
80

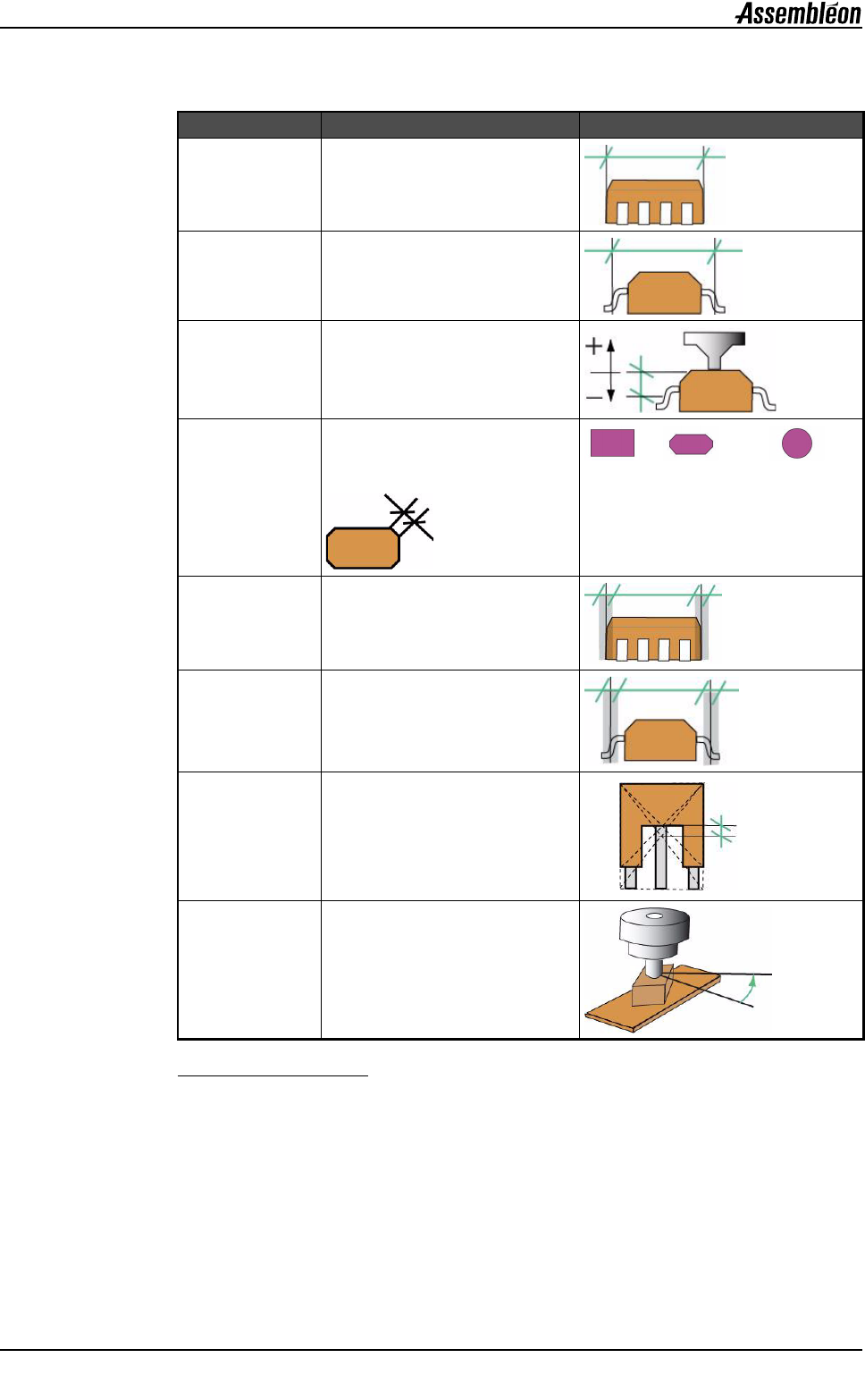

激光视觉项目 （参考；全球）
激光视觉 参考；全球
检测长度 激光测量的长度
范围： 0.05 - 24.0 mm
检测宽度 激光测量的宽度
范围： 0.05 - 24.0 mm
检测高度 激光测量的高度
范围：-5.0 - 10.0 mm
检测形状 初始值： 长方形，
范围： 矩形、凹凸形矩形、圆形
此项目用于选择正确的算法。
矩形 <0.25 mm
矩形 凹凸形矩形 圆形
检测长度公差 初始值： 0.3,
范围： 0-5.0 mm
检测宽度公差 初始值： 0.2,
范围： 0 - 5.0 mm
检测偏差 X - Y 初始值： 0,
范围： -12.5 - 12.5 mm
检测
偏差
Rz
角度
初始值： 0,
范围： -180 - 180 度
