4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 81
Components.fm
第
C2
章
处理数据 （元件、供料器和吸嘴）

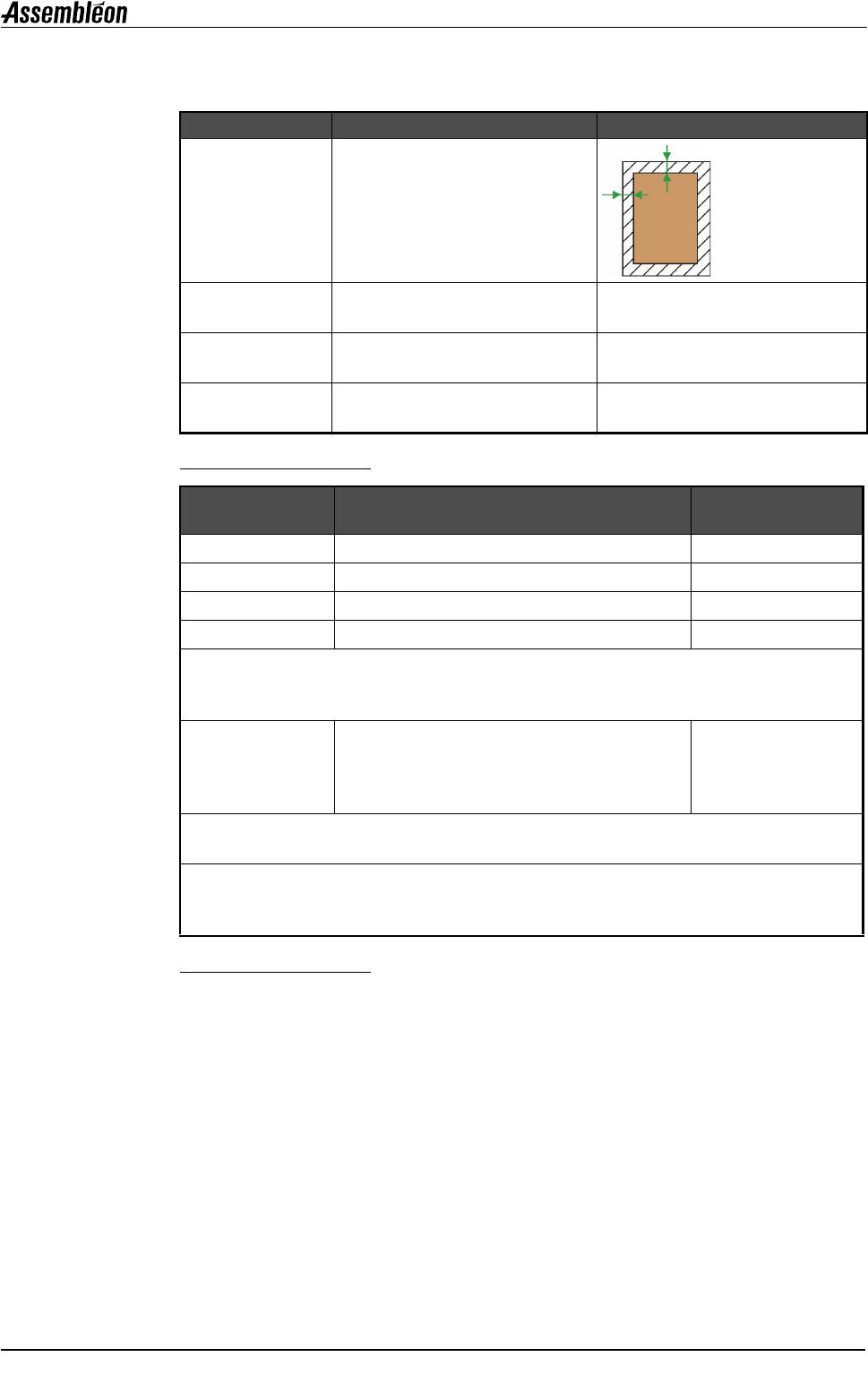

图
81
摄像头视觉项目 （参考；全球）
图
82
摄像头视觉，
SO
、
SOJ
、
SOT
、
PLCC
和
QFP
的额外项目 （参考）
摄像头视觉 参考；全球
搜索区域 X - Y 限制元件识别的搜索区域。
初始值： 1,
范围： 1 - 10 mm
前端照明 10% 照明等级
初始值： 30，范围： 0 - 100%
侧面照明 40% 照明等级
初始值： 20，范围： 0 - 100%
侧面照明 80% 照明等级
初始值： 0，范围： 0 - 100%
摄像头视觉
参考； SO、SOJ、SOT、PLCC、QFP 的额
外项目
引脚数 范围： 1 - 113
引脚宽度 范围： 0.05 - 45 mm
引脚长度 范围： 0.05 - 45 mm
引脚间距 范围： 0.05 - 20 mm
对于 SO、 SOJ 和 SOT，应基于元件尺寸计算偏差
N 侧：偏差 X = 0，偏差 Y = + 封装宽度／ 2
S 侧： 偏差 X = 0，偏差 Y = - 封装宽度／ 2
下拉文本框所有侧
都相同
内容为是时
所有与南侧相关的文本框都被禁用
更改了北侧的参数时，南侧的相应参数也在
GUI 上更改。
对于 PLCC 和 QFP 更换：
北侧／南侧换北侧以及东侧／西侧换南侧
对于 PLCC 或 QFP，应基于元件尺寸计算偏差
NS 侧：偏差 X = 0，偏差 Y = + 封装宽度／ 2
EW 侧： 偏差 X = - 封装长度／ 2，偏差 Y = 0
第
C2
章
用户参考手册 4022 593 52681
82 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
图
83
摄像头视觉，
BGA
的额外项目 （参考）
图
84
摄像头视觉，其他无引脚项目 （参考）
摄像头视觉 参考； BGA 的额外项目
极性 初始值： 白色，范围： 白色，黑色
焊块 X-Y 数量 初始值： 1，范围： 1 - 90
焊块偏差 X -Y 初始值： 0.5，范围： 0.5 - 45.0 mm.
焊块尺寸 初始值： 0.2，范 围： 0.05 - 45.0 mm.
摄像头视觉 参考；其他无引脚项目
功能群组 创建的群组数量
极性 初始值： 白色，范围： 白色，黑色
功能类型 范围：边缘、弧、菱形、椭圆、矩形、角、三角形
功能类型为边缘时的附加内容
启动 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
结束 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
功能类型为弧时的附加内容
位置 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
尺寸 X 初始值： 0，范围： -22.5 - 22.5 mm
起始角度 初始值： 0，范围： 0 - 360 度
结束角度 初始值： 90，范围： 0 - 360 度
功能类型为菱形、椭圆、矩形、角、三角形时的附加内容
位置 X DY 初始值： 0，范围： -22.5 - 22.5 mm
尺寸 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
功能类型为角时的额外附加内容
半径 初始值： 0，范围： 0 - 45 度
Rz
初始值： 0，范围： 0 - 359 度
功能类型为三角形时的额外附加内容
Rz
初始值： 0，范围： 0 - 359 度
