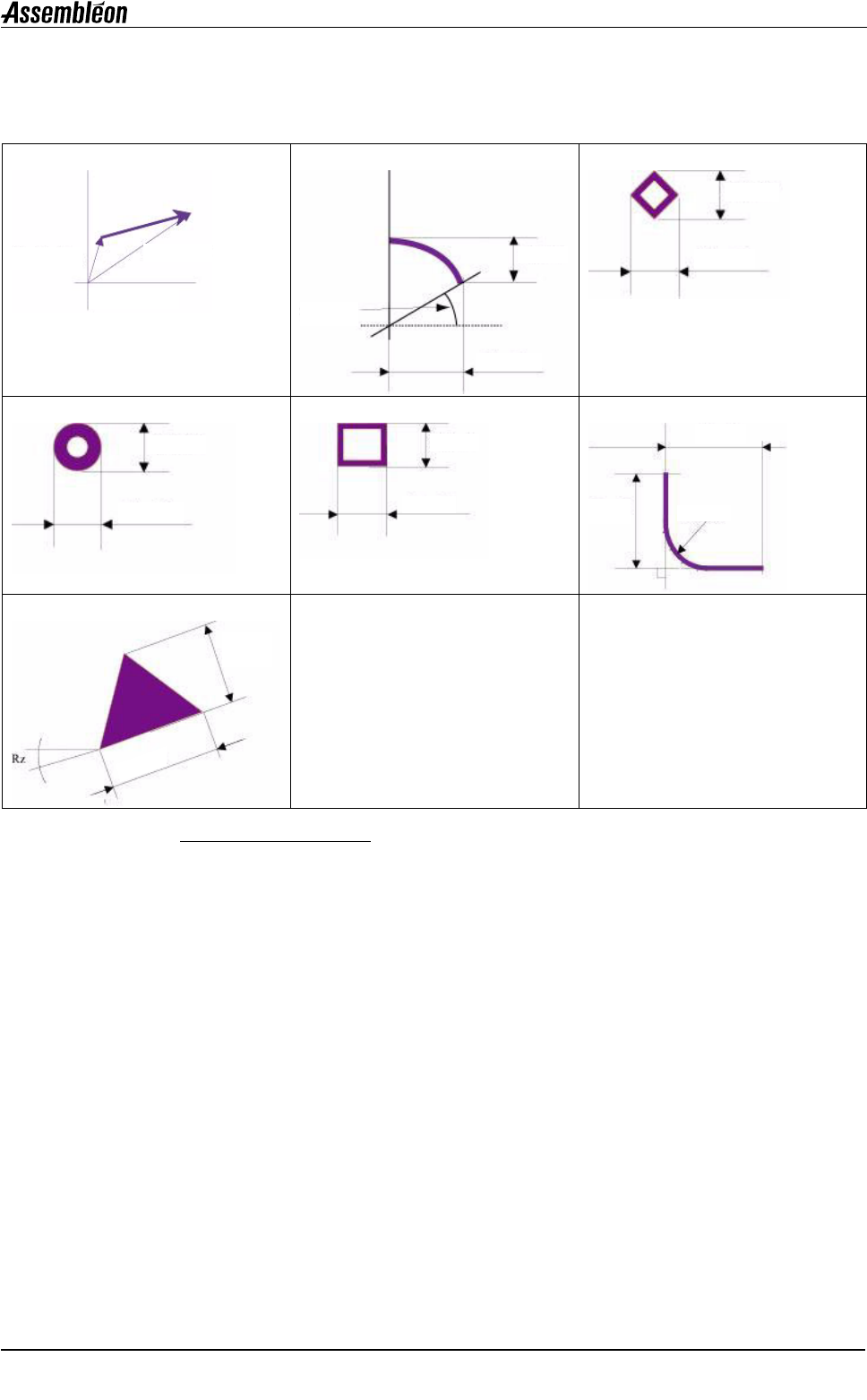

4022 593 52681 用户参考手册 08.01 AX- 301/501 ， AX-3/5 83 Components.fm 第 C2 章 处理数据 （元件、供料器和吸嘴） 有关功能的位置，请参见 图 85 。 X-Y 处于机器的中央。 图 85 功能的位置 边缘 弧 菱形 椭圆 矩形 角 三角形 起始位置 结束位置 （机器的原点） 尺寸 - Y 尺寸 - X 起始角度 尺寸 - Y 尺寸 - X 尺寸 - Y 尺寸 - X 尺寸…
第
C2
章
用户参考手册 4022 593 52681
82 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
图
83
摄像头视觉，
BGA
的额外项目 （参考）
图
84
摄像头视觉，其他无引脚项目 （参考）
摄像头视觉 参考； BGA 的额外项目
极性 初始值： 白色，范围： 白色，黑色
焊块 X-Y 数量 初始值： 1，范围： 1 - 90
焊块偏差 X -Y 初始值： 0.5，范围： 0.5 - 45.0 mm.
焊块尺寸 初始值： 0.2，范 围： 0.05 - 45.0 mm.
摄像头视觉 参考；其他无引脚项目
功能群组 创建的群组数量
极性 初始值： 白色，范围： 白色，黑色
功能类型 范围：边缘、弧、菱形、椭圆、矩形、角、三角形
功能类型为边缘时的附加内容
启动 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
结束 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
功能类型为弧时的附加内容
位置 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
尺寸 X 初始值： 0，范围： -22.5 - 22.5 mm
起始角度 初始值： 0，范围： 0 - 360 度
结束角度 初始值： 90，范围： 0 - 360 度
功能类型为菱形、椭圆、矩形、角、三角形时的附加内容
位置 X DY 初始值： 0，范围： -22.5 - 22.5 mm
尺寸 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
功能类型为角时的额外附加内容
半径 初始值： 0，范围： 0 - 45 度
Rz
初始值： 0，范围： 0 - 359 度
功能类型为三角形时的额外附加内容
Rz
初始值： 0，范围： 0 - 359 度
第
C2
章
用户参考手册 4022 593 52681
84 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm
图
86
摄像头视觉，其他带引脚片的额外项目 （参考）
图
87
摄像头视觉，离散引脚片的额外项目 （参考）
图
88
摄像头视觉，
CSP-
倒装片的额外项目 （参考）
摄像头视觉 参考；其他带有引脚的额外项目
引脚组 每个组的数量从 1 开始
引脚类型 初始值： J 型引脚
范围： J 型引脚，鸥翼
方向 引脚组侧面
初始值： N，
范围： N、 S、 W、 E
引脚数 所选引脚组的引脚数
初始值： 1,
范围： 1 - 113
引脚宽度 初始值： 0.5,
范围： 0.2 - 45 mm
引脚长度 初始值： 1,
范围： 0.2 - 45 mm
引脚间距 初始值： 1,
范围： 0.4 - 20 mm
偏差 X-Y 初始值： 0,
范围： -22.5 - 22.5 mm
摄像头视觉 参考；离散引脚片的额外项目
引脚 每个组的数量从 1 开始
引脚类型 初始值： J 型引脚，范围： J 型引脚，鸥翼
方向 初始值： N，范 围 ： N、E、W、S、NS、EW、全 部
引脚宽度 初始值： 1，范围： 0.2 - 45 mm
引脚长度 初始值： 1，范围： 0.4 - 20 mm
偏差 X-Y 初始值： 0，范围： -22.5 - 22.5 mm
摄像头视觉 参考； CSP- 倒装片的额外项目
焊块组 每个组的数量从 1 开始
极性 初始值： 白色，范围： 白色，黑色
焊块 X-Y 数量 初始值： 1，范围： 1 - 90
焊块偏差 X -Y 初始值： 0.5，范围： 0.05 - 44 mm
焊块尺寸 初始值： 0.2，范围： 0.05 - 44 mm
偏差 X -Y
