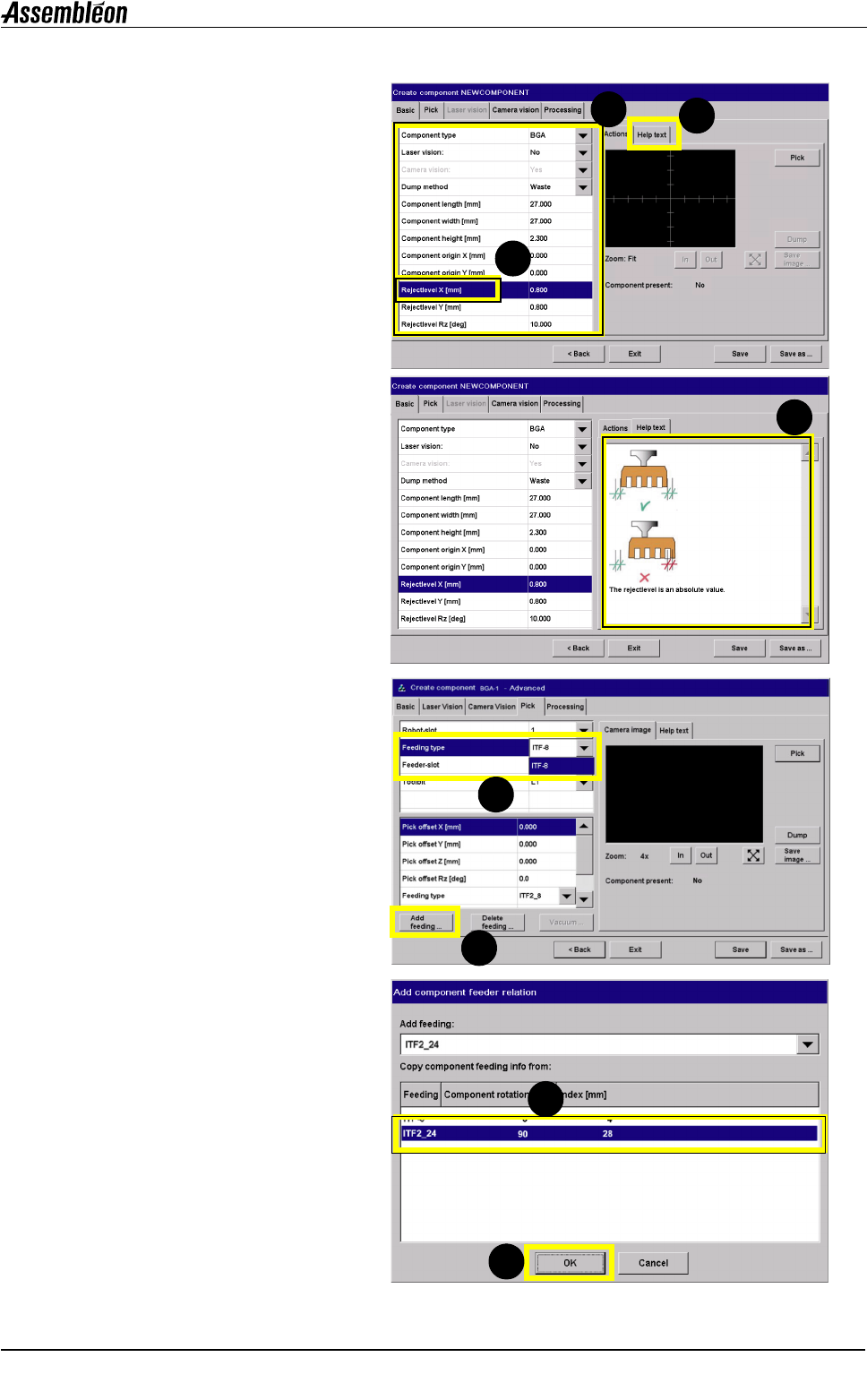

第 C2 章 用户参考手册 4022 593 52681 90 AX-301/501 ， AX-3/5 08.01 处理数据 （元件、供料器和吸嘴） Components.fm C2.3.6 元件编辑器，示例 这些画面是创建新的 BGA 元件描述时 ，元件编辑器的画面示例。 1. 选择： • “维护 （ Maintenance ） ” • “处理数据 （ Process data ）” • “创建 （ Create ）” 2. 创建一个…
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 89
Components.fm
第
C2
章
处理数据 （元件、供料器和吸嘴）
图
93
封装
ID
的命名规律
模制感应器
L
xxyy （10* 尺寸
（以 inch 为单
位））
-
模制
L1812MOLDED
芯片电阻
R
xxyy （100* 尺寸 （以 inch 为单位））
R1206
MELF 电阻
MELF
xxyy （100* 尺寸 （以 inch 为单位））
MELF2308
电阻网络
R
xxyy（100*
尺寸
（以
inch
为单
位））
NET - **
（触点数）
- - - R1206NET08
连接器
（单侧引脚）
CON ***
（引脚数）
S1 P ***
（100* 间距
（以 mm 为单位））
L***
（10* 长度（以 mm
为单位））
- CON020S1P100L116
连接器
（双侧引脚）
CON ***
（引脚数）
S2 P ***
（100* 间距
（以 mm 为单位））
L***
（10* 长度（以 mm
为单位））
- CON040S2P040L220
晶体
CR
xxyy （10* 尺寸 （以 mm 为单位））
CR7050
线圈
COIL
xxyy （100* 尺寸 （以 inch 为单位））
COIL0805
可变修整器
TRIMCAP
xxyy （100* 尺寸 （以 inch 为单位））
TRIMCAP1815
过滤器
FILT
xxxyyy （10* 尺寸 （以 inch 为单位））
FILT120035
封装等级 前缀 后缀 示例
