4022 593 52681 用户参考手册 08.01 AX- 301/501 ， AX-3/5 93 Components.fm 第 C2 章 处理数据 （元件、供料器和吸嘴） 11 . • 请注意，没有元件。 12. • 请注意，有元件 （ 1 ） 。 • 此元件必须由摄像头来检测。 13. 14. • 此元件的焊块模式为交错型 （ 1 ）。 1 2 3 1 2 2 1 2 1

100%1 / 121
第
C2
章
用户参考手册 4022 593 52681
92 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm

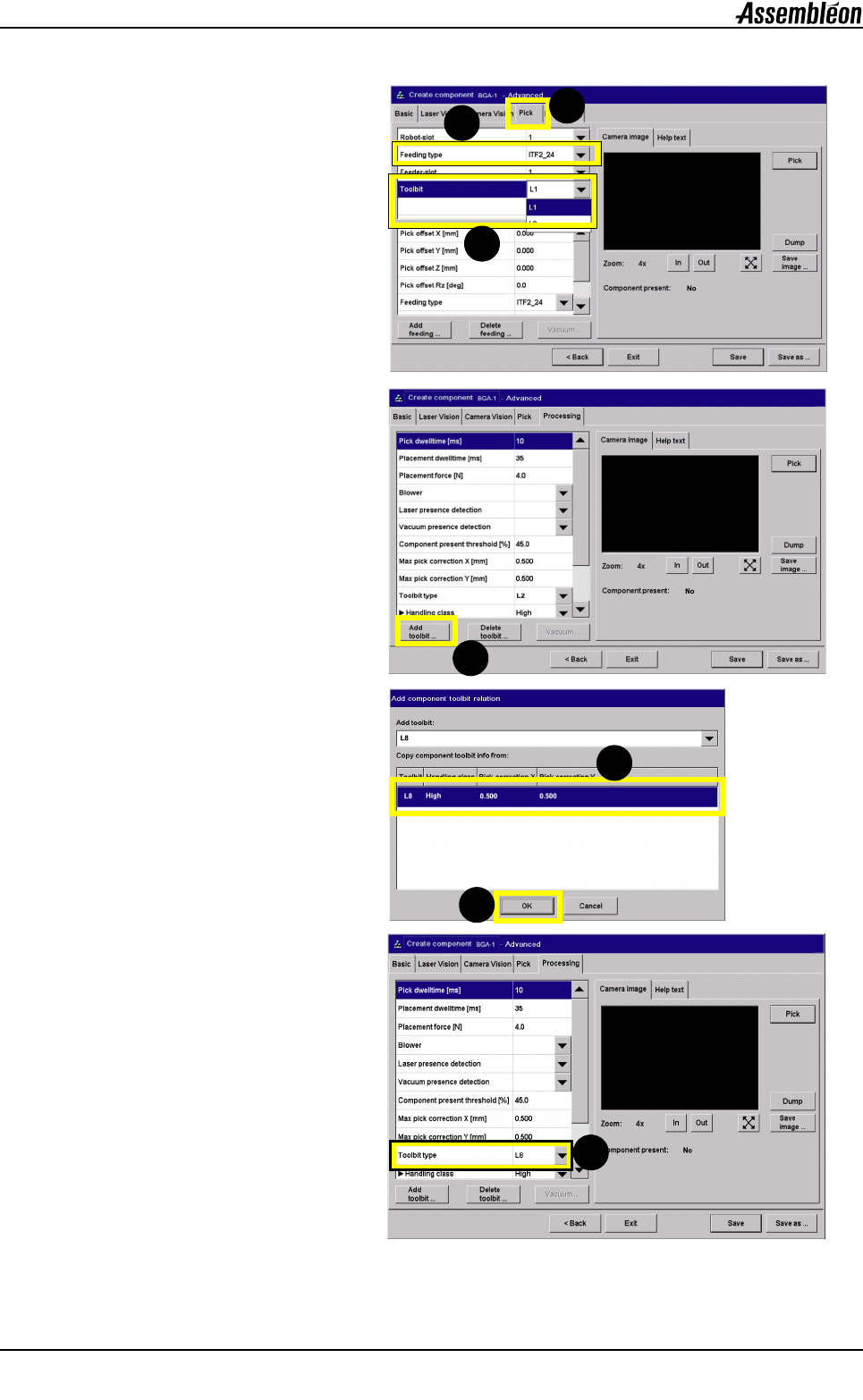

7.
• 请注意，所需的供料器在列表 （1）
中。
• 请注意，所需的吸嘴不在列表 （2）
中。
8.
9.
10.
• 请注意，吸嘴在列表中。
1
3
2
1
2
1
1
4022 593 52681 用户参考手册
08.01 AX-301/501， AX-3/5 93
Components.fm
第
C2
章
处理数据 （元件、供料器和吸嘴）

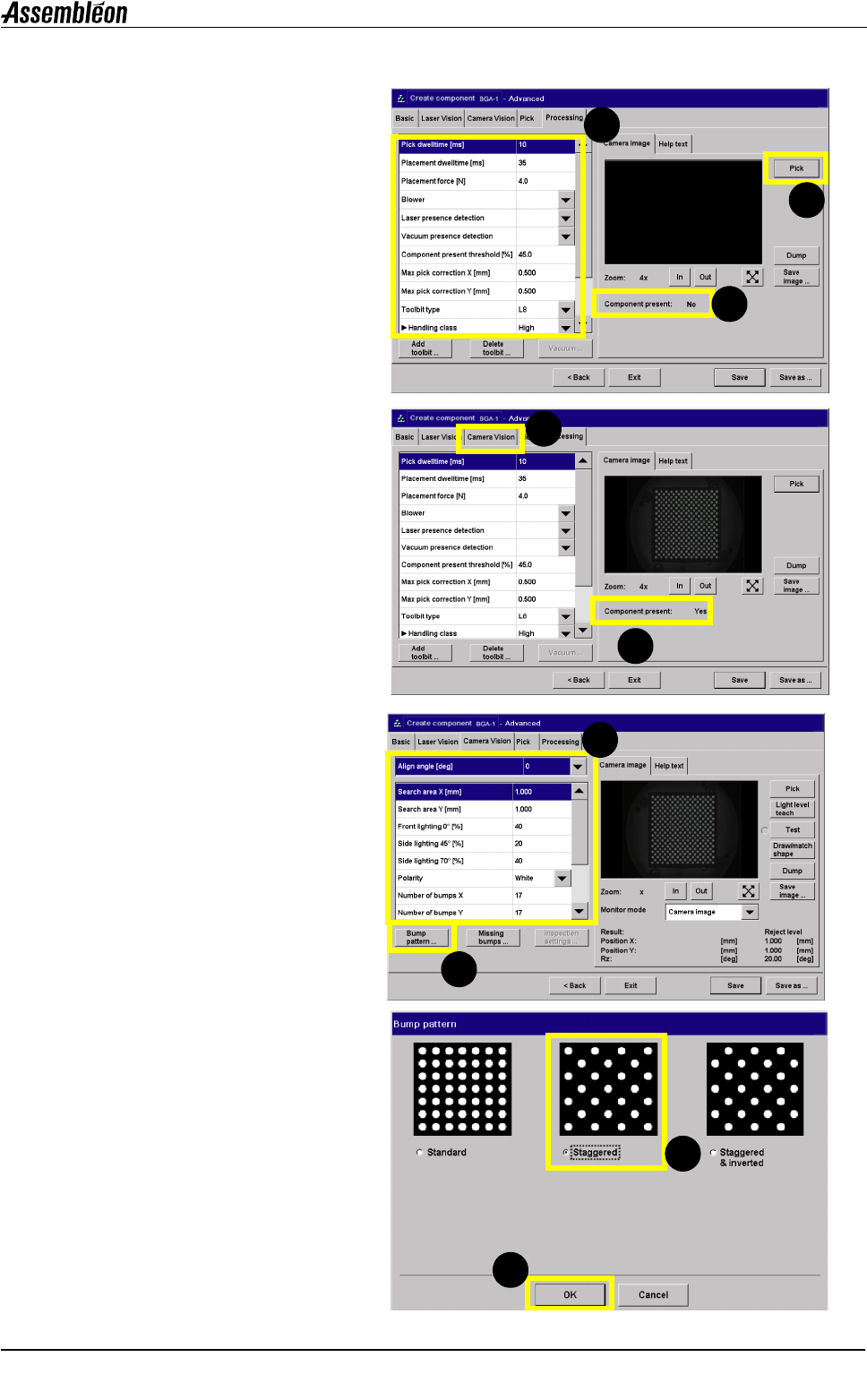

11.
• 请注意，没有元件。
12.
• 请注意，有元件 （1）。
• 此元件必须由摄像头来检测。
13.
14.
• 此元件的焊块模式为交错型 （1）。
1
2
3
1
2
2
1
2
1
第
C2
章
用户参考手册 4022 593 52681
94 AX-301/501， AX-3/5 08.01
处理数据 （元件、供料器和吸嘴）
Components.fm

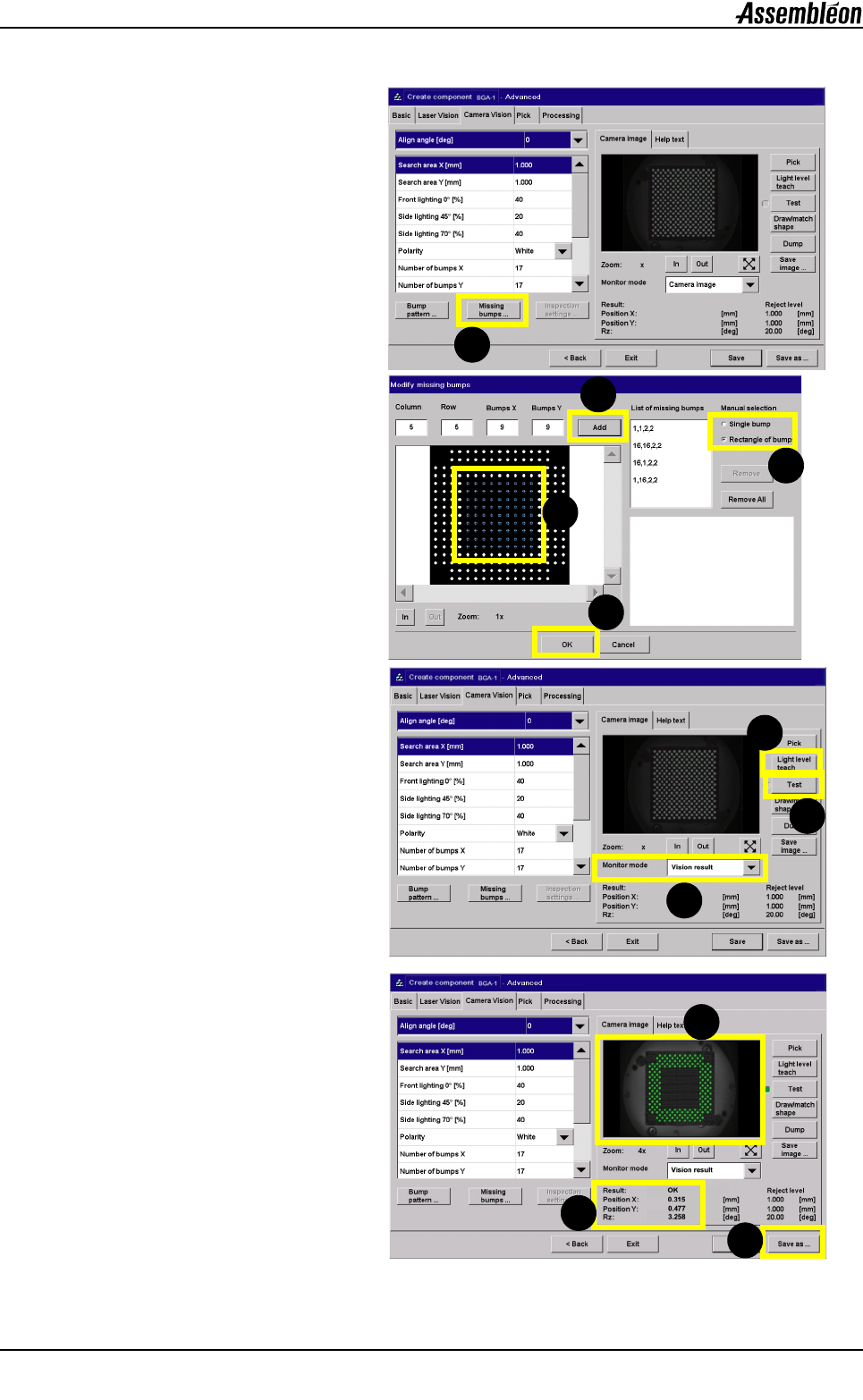

15.
16.
• 选择矩形 （1）中缺少的焊块。
• 重复步骤 （1）、（2）和 （3）直至
所有缺少的焊块都被定义。
17.
18.
• 请注意，可见图像为绿色 （1），结
果为良好 （OK）（2）。
1
1
2
3
4
1
2
3
2
3
1
