PTS-FIFEEDER-16.1. - 第124页
G G 2 5 9 8 18 19 13 24 15 16 17 23 14 11 24 25 20 22 21 31 12 32 33 3 4 1 AB10522 FEEDER W56c 3/3 124 PTS-FIFEEDER-16.1
This page is intentionally blank.
此页是空白页
123
PTS-FIFEEDER-16.1
G
G
2
5
9
8
18
19
13
24
15
16
17
23
14
11
24
25
20
22
21
31
12
32
33
3
4
1
AB10522

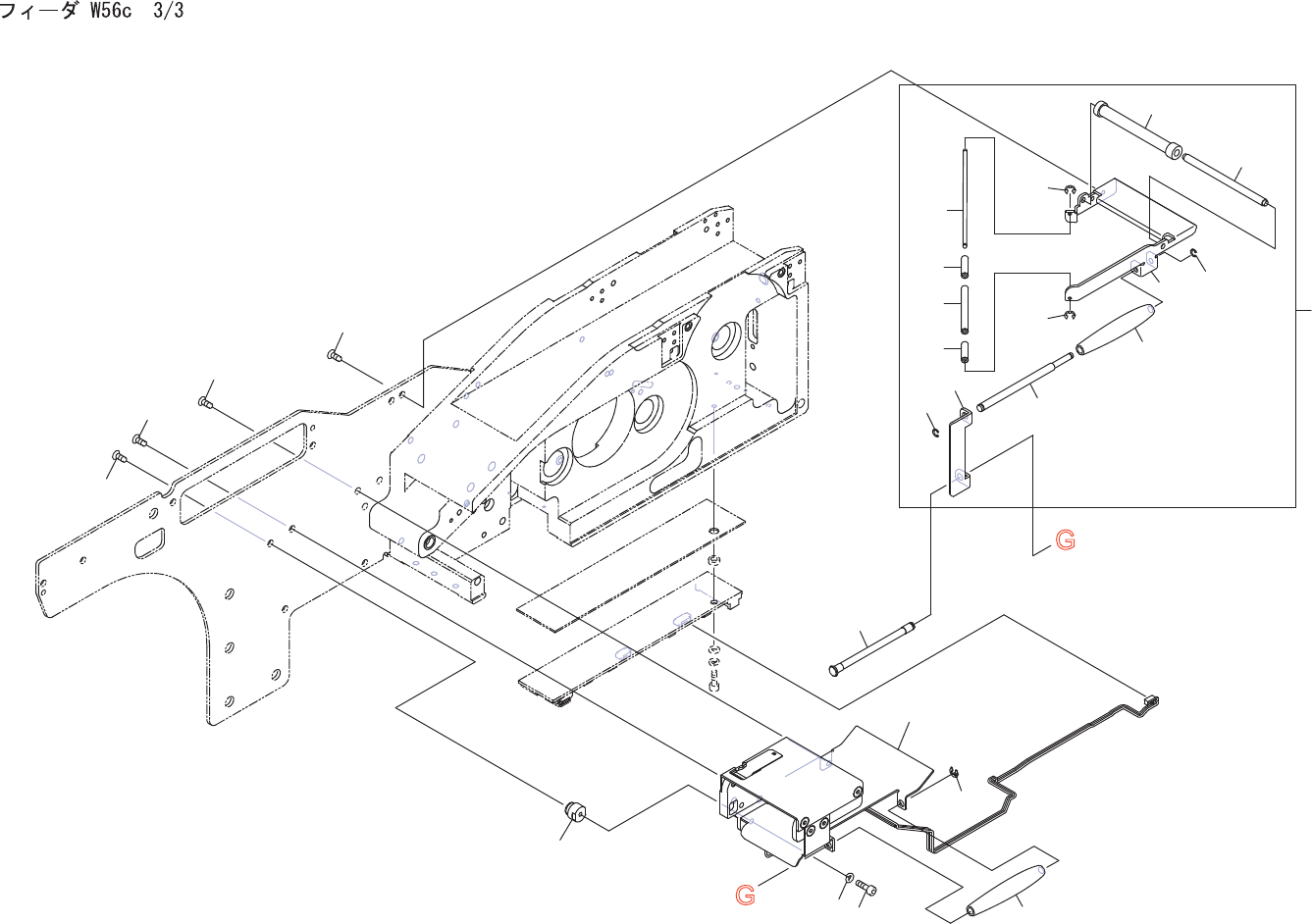

FEEDER W56c 3/3
124
PTS-FIFEEDER-16.1
FEEDER W56c 3/3
フィーダ W56c 3/3
AB10522
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA8GN04
1
SENSOR
センサ
2
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
3
H5274A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X006
4
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
5
K5357H
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
8
PM87182
1
PIN
ピン
9
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
11
2ADLFC001900
1
BKT, ROLLER
ＢＫＴ ローラ
12
K5357H
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
13
2MDLFC003100
1
BKT, ROLLER
ＢＫＴ ローラ
14
PJ03993
1
ROLLER
ローラ
15
PM90452
1
PIN
ピン
16
S1003N
1
CIR-CLIP
サークリップ
ST-EW-2.5(3
ｶ
ｼﾛ
)
17
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3
ｶ
ｼﾛ
)
18
PJ04542
1
ROLLER
ローラ
19
PM44131
1
PIN
ピン
20
PJ00965
1
ROLLER
ローラ
21
PJ01095
1
ROLLER
ローラ
22
S61817
1
SPACER
スペーサ
C-2017-4
23
PM44162
1
PIN
ピン
24
S61924
2
CIR-CLIP, E-TYPE
サークリップ Ｅ形
E-1.5 (3
ｶ
ｼﾛ
)
25
PB063F0
1
BKT, SUPPORT
ＢＫＴ 支え
31
PM90461
1
PIN
ピン
32
PJ03993
1
ROLLER
ローラ
33
S1003N
1
CIR-CLIP
サークリップ
ST-EW-2.5(3
ｶ
ｼﾛ
)
125
PTS-FIFEEDER-16.1
