PTS-FIFEEDER-16.1. - 第152页
1 5 m m x 2 0 m m N W - 5 10mm x 55mm A B C D D A B C 1 5 55 56 6 7 11 9 10 48 12 13 15 16 17 18 21 64 67 24 25 62 27 28 29 29 32 32 63 32 30 33 34 3 47 24 45 46 49 50 51 67 4 76 72 73 75 68 69 14 66 28 65 80 79 35 38 37…
REEL HOLDER W88 15inch
リール ホルダ W88 15インチ
AA2GN09
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA2GN09
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016900
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357M
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
5
PM36851
3
SPACER
スペーサ
6
K5256K
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015
7
PB08305
1
ARM
アーム
8
K5359E
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
9
PM22383
1
PIN
ピン
10
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011H1
2
SPACER
スペーサ
15
K5256E
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010
16
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
21
PZ27762
4
BOLT
ボルト
22
PX02072
2
SEAL, BAR CODE
シール バーコード
unit serial number
151
PTS-FIFEEDER-16.1
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
A
B
C
D
D
A
B
C
1
5
55
56
6
7
11
9
10
48
12
13
15
16
17
18
21
64
67
24
25
62
27
28
29
29
32
32
63
32
30
33
34
3
47
24
45
46
49
50
51
67
4
76
72
73
75
68
69
14
66
28
65
80
79
35
38
37
2
43
77
61
82
58
57
42
28
28
22
23
19
20
71
54
31
31.1
31.1
31
31.1
31
36
44
70
32
30
31.1
31
74
84
83
81
85
86
88
89
87
8
FEEDER W104 1/3
AA4EN28
152
PTS-FIFEEDER-16.1

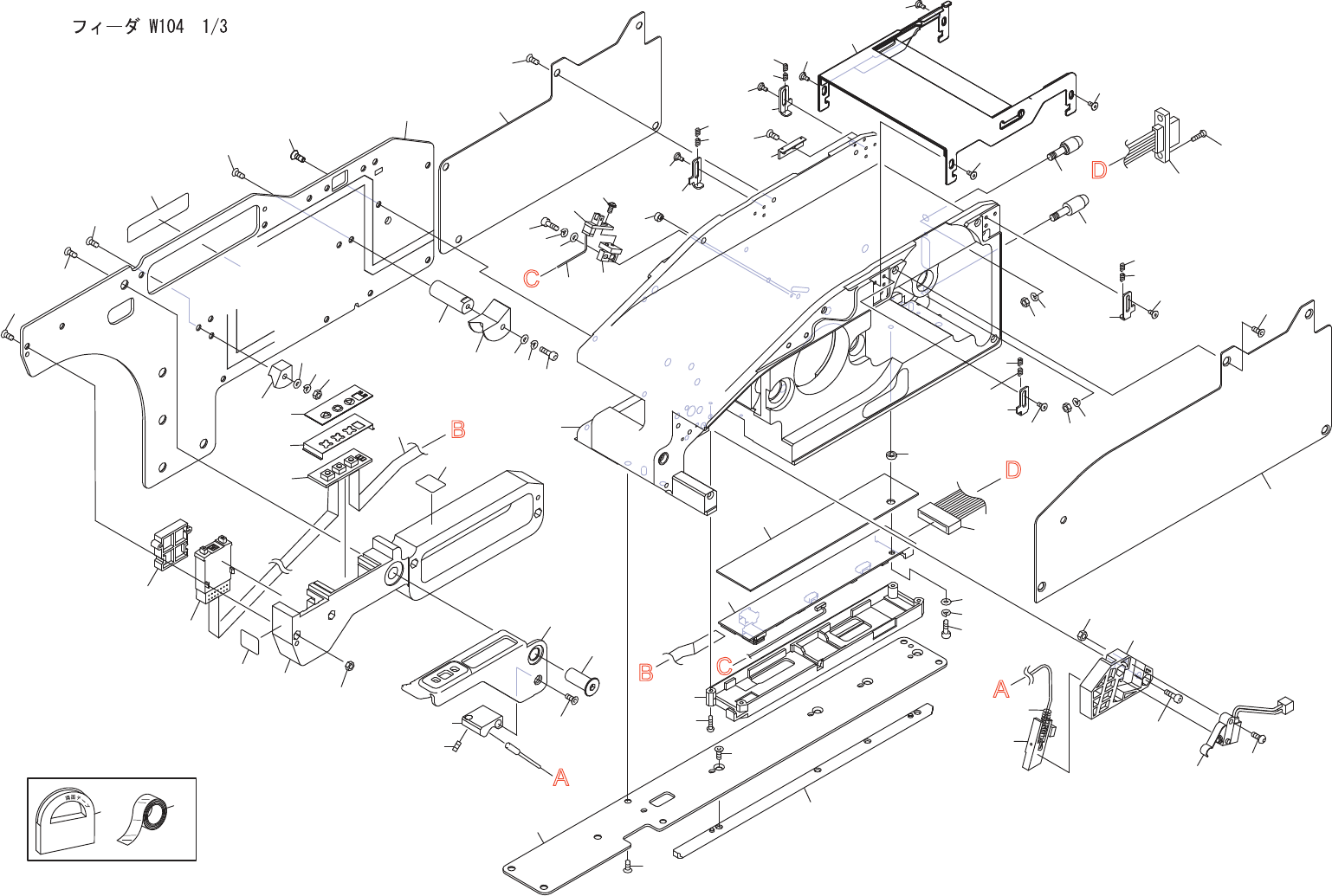

FEEDER W104 1/3
フィーダ W104 1/3
AA4EN28
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA4EA04
1
BODY
本体
2
2MDLFC001000
1
COVER
カバー
3
K5357H
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
4
2MDLFC001100
1
COVER
カバー
5
K5357H
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
6
2MDLFE003601
1
PLATE
プレート
7
K5357M
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
8
2ADLFB000900
1
GUIDE
ガイド
9
K5357H
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
10
2MDLFC001800
1
COVER
カバー
11
K5175Y
4
SCREW, C/R PAN
小ネジ 十穴鍋
M02X010(
ｽﾃﾝﾚｽ
)
12
2AGKFB000605
1
BOARD, PRINTED CIRCUIT
基板 プリント
13
PS00935
1
SHEET
シート
14
S62732
1
SPACER
スペーサ
EM-2-A
15
H5275A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
16
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
17
W1040R
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
18
PM03958
1
PIN, ECCENTRIC
ピン 偏心
19
N10796
1
NUT, HEX
ナット 六角
M04(3
ｶｸﾛ
)
20
W1022A
1
WASHER, LOCK
ワッシャ スプリング
4M/M
21
PM03967
1
PIN, ECCENTRIC
ピン 偏心
22
N10796
1
NUT, HEX
ナット 六角
M04(3
ｶｸﾛ
)
23
W1022A
1
WASHER, LOCK
ワッシャ スプリング
4M/M
24
RH02473
1
HARNESS
ハーネス
25
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
27
AA4EB05
1
GUIDE, TAPE
ガイド テープ
28
PM03557
4
PIN
ピン
29
2MDLFC017400
2
BKT
ＢＫＴ
30
2MDLFC017500
2
BKT
ＢＫＴ
31
PZ22662
4
SPRING
スプリング
31.1
PZ22671
4
SPRING
スプリング
32
PM03557
8
PIN
ピン
33
PM64632
1
BLOCK, REFERENCE
ブロック 基準
34
K5169H
1
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(
ｽﾃﾝﾚｽ
)
35
2ADLFB008100
1
CLAMPER
クランパ
36
PZ02321
1
SPRING
スプリング
37
PH01500
1
BKT, CLAMP
ＢＫＴ クランプ
38
H5287A
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008
ｾﾞﾝﾈｼﾞ
42
PZ02395
1
SW, MICRO
ＳＷ マイクロ
43
PZ39021
1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
44
N10795
1
NUT, HEX
ナット 六角
M03(3
ｶ
ｸﾛ
)
45
AA68303
1
BKT, SENSOR
ＢＫＴ センサ
46
H5267A
1
BOLT, HEX SOCKET
ボルト 六角穴
M02X008
47
W1020A
1
WASHER, LOCK
ワッシャ スプリング
2M/M
48
W1039A
1
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3
49
PM05944
1
PIN, ECCENTRIC
ピン 偏心
50
XK04740
1
BOARD, PRINTED CIRCUIT
基板 プリント
51
K51989
1
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02X005
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
54
RH02461
1
HARNESS
ハーネス
55
PB72043
1
PLATE, REAR
プレート リヤー
56
K69487
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
SL-250
ｼｮﾘ
153
PTS-FIFEEDER-16.1
