PTS-FIFEEDER-16.1. - 第53页

FEEDER W12 f 1/2 フィ ーダ W1 2f 1 /2 2ADLF B005818 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MDLF B0038 02 1 BOD Y 本体 2 PB866 2 1 1 BK T ＢＫＴ 5 2MDLF B0242 00 1 COV ER カバ…

100%1 / 173
C
B
A
B
D
D
C
A
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
K
Ref.2/
81
66
77
15
34
9
12
14
16
10
18
19
20
61
63
11
64
39
40
43
39
38
32
31
53
54
49
47
52
46
50
27
23
24
27
28
21
1
26
25
26
25
5
6
6
6
59
58
57
8
60
8
48
42
22
30
17
67
70
65
70
76
79
75
71
73
74
69
68
72
78
80
7
7
41
41
45
29
33
35
36
37
83
82
2
26.1
26.1
12
62
6
2ADLFB005818

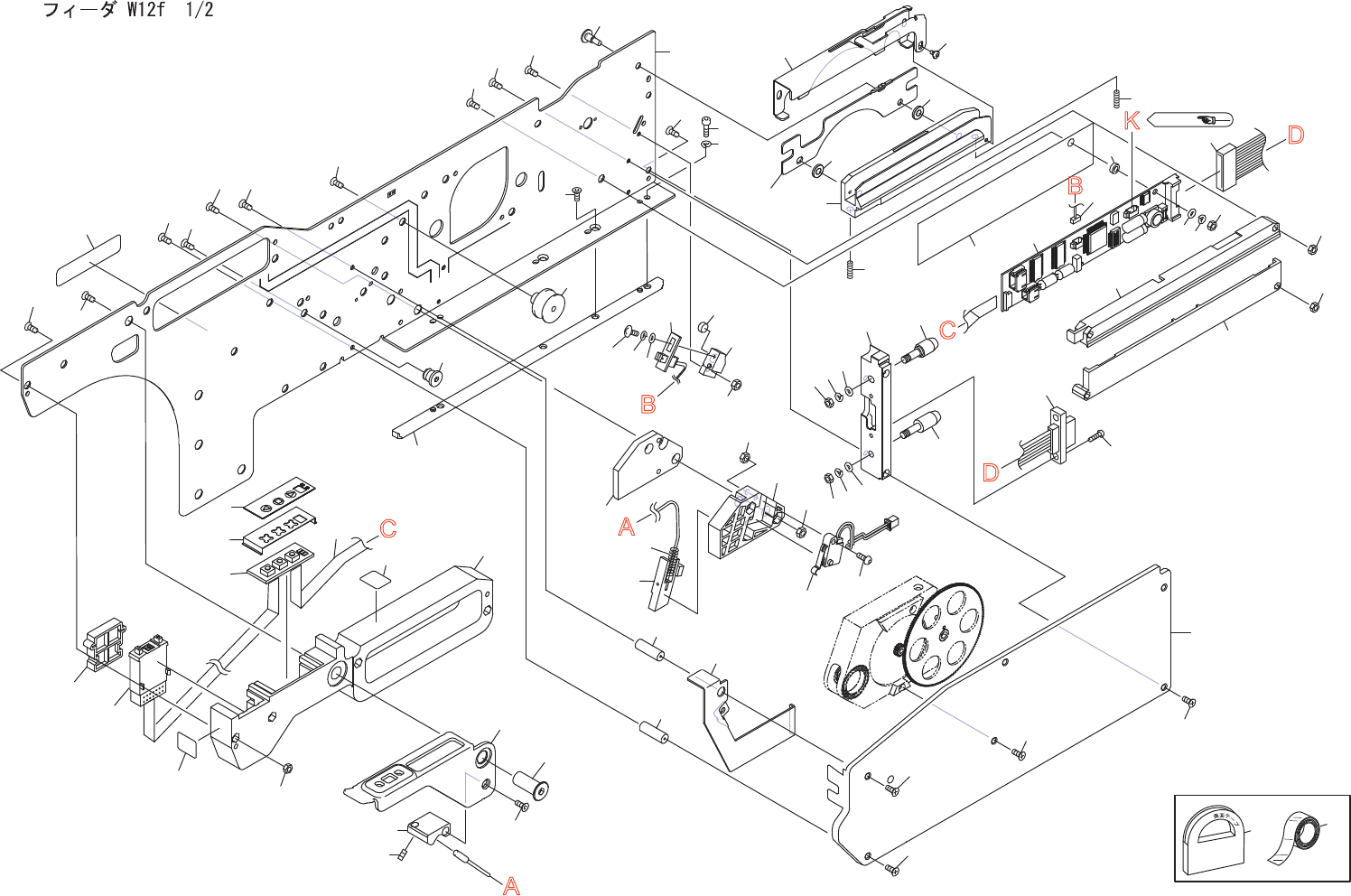

FEEDER W12f 1/2
52
PTS-FIFEEDER-16.1
FEEDER W12f 1/2
フィーダ W12f 1/2
2ADLFB005818
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MDLFB003802
1
BODY
本体
2
PB86621
1
BKT
ＢＫＴ
5
2MDLFB024200
1
COVER
カバー
6
PZ13393
6
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
7
PM41602
2
SPACER
スペーサ
8
PZ13393
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
9
2MDLFB001200
1
COVER, UPPER
カバー　上
10
2MDLFB025800
1
COVER, LOWER
カバー　下
11
K5169Y
4
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X010(
ｽﾃﾝﾚｽ
)
12
N1074A
4
NUT, HEX
ナット　六角
M02(
ｽﾃﾝﾚｽ
)
14
PS00935
1
SHEET
シート
15
S62732
1
SPACER
スペーサ
EM-2-A
16
2AGKFB000509
1
BOARD, PRINTED CIRCUIT
基板　プリント
17
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
18
N10793
1
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
19
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
20
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
21
2ADLFB003402
1
BLOCK
ブロック
22
K69487
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
　
SL-250
ｼｮﾘ
23
PM03958
1
PIN, ECCENTRIC
ピン　偏心
24
PM03967
1
PIN, ECCENTRIC
ピン　偏心
25
N1079B
2
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
26
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
26.1
W1108S
2
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
27
2EGKFA003800
1
HARNESS
ハーネス
28
K51757
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
29
2MDLFB031800
1
BKT, SENSOR
ＢＫＴ　センサ
30
K5169M
1
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
31
N1074A
1
NUT, HEX
ナット　六角
M02(
ｽﾃﾝﾚｽ
)
32
PM05944
1
PIN, ECCENTRIC
ピン　偏心
33
XK04740
1
BOARD, PRINTED CIRCUIT
基板　プリント
34
RH02461
1
HARNESS
ハーネス
35
K5170M
1
SCREW, C/R TRUSS
小ネジ　十穴トラス
M02X005(
ｽﾃﾝﾚｽ
)
36
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
37
W1108A
1
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
38
2MDLFB017803
1
CHUTE
シュート
39
2MDLFB009500
2
SPRING
スプリング
40
2MDLFB024702
1
PLATE, REFERENCE
プレート　基準
41
PM40592
2
SPACER
スペーサ
42
PM13241
2
BOLT
ボルト
43
2MDLFB024404
1
GUIDE, TAPE
ガイド　テープ
45
PM04375
3
PIN
ピン
46
PH00551
1
BKT
ＢＫＴ
47
PH00545
1
BKT, CLAMP
ＢＫＴ　クランプ
48
K70356
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
49
N1079B
2
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
50
PZ02395
1
SW, MICRO
ＳＷ　マイクロ
51
K70747
1
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
52
N10793
1
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
53
2ADLFB008100
1
CLAMPER
クランパ
Assembly with wire/
ワイヤー付き
Assy
54
PZ02321
1
SPRING
スプリング
53
PTS-FIFEEDER-16.1
FEEDER W12f 1/2
フィーダ W12f 1/2
2ADLFB005818
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
57
2MDLFB027000
1
PIN
ピン
58
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
59
PM03545
1
PIN
ピン
60
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
61
2ADLFB000900
1
GUIDE
ガイド
62
K5357B
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X004(3
ｶ
ｼﾛ
)
63
H54250
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
64
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
65
PJ02962
1
BKT
ＢＫＴ
66
K66188
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X018(3
ｶ
ｼﾛ
)
67
N10793
4
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
68
PJ02971
1
SPACER
スペーサ
69
T4107K
1
DIGITAL SW
デジタルＳＷ
A7BS-254-79-1
70
2MDLFB021600
2
SEAL
シール
W12f
71
XK04823
1
BOARD, PRINTED CIRCUIT
基板　プリント
72
XH00191
1
HARNESS
ハーネス
73
PB01842
1
PLATE
プレート
74
2MDLFB019800
1
SHEET SW
シートＳＷ
75
2MDLFB019701
1
LEVER
レバー
76
PM02WC5
1
PIN
ピン
77
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
78
PM66294
1
BLOCK
ブロック
79
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
80
N4018A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
81
2MDLFB021900
1
SEAL, BAR CODE
シール　バーコード
unit serial number
82
RZ00490
1
TAPE
テープ
83
RZ00500
1
TAPE
テープ
54
PTS-FIFEEDER-16.1
