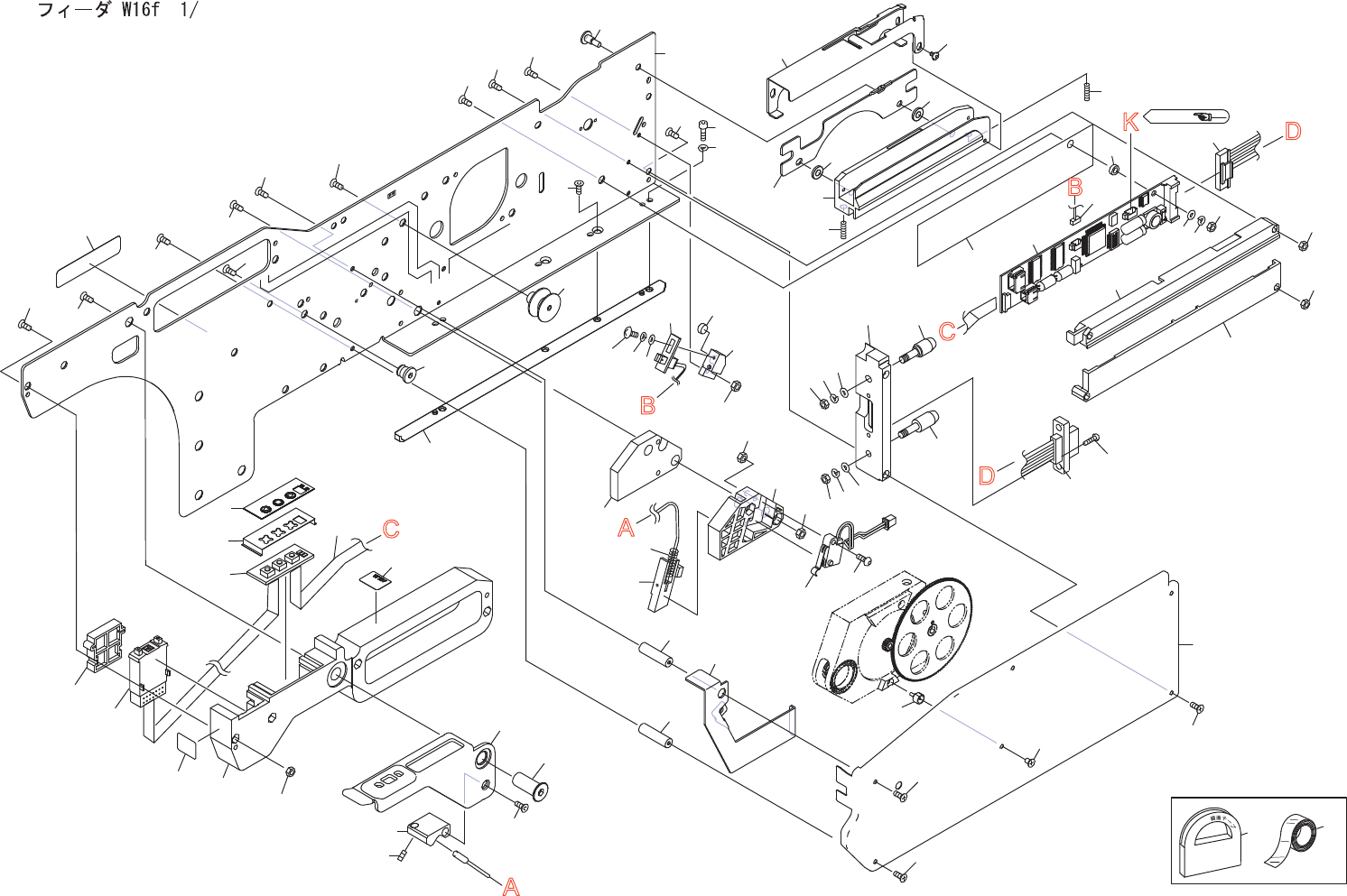

PTS-FIFEEDER-16.1. - 第72页
C B A B D D C A 1 5 m m x 2 0 m m N W - 5 10mm x 55mm K Ref.2/ 81 66 77 15 34 9 12 14 16 10 18 19 20 61 62 63 11 64 39 40 43 39 38 32 31 53 54 49 47 52 46 51 50 27 23 24 27 28 21 1 5 6.1 6 6 5.1 5.2 59 58 57 8 60 8 48 42…
This page is intentionally blank.
此页是空白页
71
PTS-FIFEEDER-16.1
C
B
A
B
D
D
C
A
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
K
Ref.2/
81
66
77
15
34
9
12
14
16
10
18
19
20
61
62
63
11
64
39
40
43
39
38
32
31
53
54
49
47
52
46
51
50
27
23
24
27
28
21
1
5
6.1
6
6
5.1
5.2
59
58
57
8
60
8
48
42
22
30
17
67
70
65
70
76
79
75
71
73
69
68
72
78
80
7
7
41
41
45
29
33
35
36
37
83
82
2
74
26
25
26
25
26.1
26.1
12
2ADLFB005917
FEEDER W16f 1/
72
PTS-FIFEEDER-16.1
FEEDER W16f 1/
フィーダ W16f 1/
2ADLFB005917
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MDLFB003902
1
BODY
本体
2
PB86631
1
BKT
ＢＫＴ
5
2MDLFB024200
1
COVER
カバー
5.1
PM12943
2
SPACER
スペーサ
5.2
PZ13403
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
6
PZ13393
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
6.1
PZ33343
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
7
PM41632
2
SPACER
スペーサ
8
PZ13393
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
9
2MDLFB001200
1
COVER, UPPER
カバー 上
10
2MDLFB025800
1
COVER, LOWER
カバー 下
11
K5169Y
4
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X010(
ｽﾃﾝﾚｽ
)
12
N1074A
4
NUT, HEX
ナット 六角
M02(
ｽﾃﾝﾚｽ
)
14
PS00935
1
SHEET
シート
15
S62732
1
SPACER
スペーサ
EM-2-A
16
2AGKFB000509
1
BOARD, PRINTED CIRCUIT
基板 プリント
17
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
18
N10793
1
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
19
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
20
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
21
2ADLFB003502
1
BLOCK
ブロック
22
K69487
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
SL-250
ｼｮﾘ
23
PM03958
1
PIN, ECCENTRIC
ピン 偏心
24
PM03967
1
PIN, ECCENTRIC
ピン 偏心
25
N1079B
2
NUT, HEX
ナット 六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
26
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
26.1
W1108S
2
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
27
2EGKFA003800
1
HARNESS
ハーネス
28
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
29
2MDLFB031800
1
BKT, SENSOR
ＢＫＴ センサ
30
K5169M
1
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
31
N1074A
1
NUT, HEX
ナット 六角
M02(
ｽﾃﾝﾚｽ
)
32
PM05944
1
PIN, ECCENTRIC
ピン 偏心
33
XK04740
1
BOARD, PRINTED CIRCUIT
基板 プリント
34
RH02461
1
HARNESS
ハーネス
35
K5170M
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X005(
ｽﾃﾝﾚｽ
)
36
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
37
W1108A
1
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3
ｶｼﾛ
)
38
2MDLFB017902
1
CHUTE
シュート
39
2MDLFB009500
2
SPRING
スプリング
40
2MDLFB024702
1
PLATE, REFERENCE
プレート 基準
41
PM40592
2
SPACER
スペーサ
42
PM13241
2
BOLT
ボルト
43
2MDLFB024503
1
GUIDE, TAPE
ガイド テープ
45
PM04375
3
PIN
ピン
46
PH00561
1
BKT
ＢＫＴ
47
PH00545
1
BKT, CLAMP
ＢＫＴ クランプ
48
2MDLFB026700
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
49
N1079B
2
NUT, HEX
ナット 六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
50
PZ02395
1
SW, MICRO
ＳＷ マイクロ
51
K70747
1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
