21 6 6 6 7 22 23 10 11 12 8 5 5 5 9 22 23 2 3 14 15 16 17 14 15 16 17 1 4 4 4.1 REEL HOLDER W16c,W16f 15inch AA85118 80 PTS-FIFEEDER-16.1

100%1 / 173
This page is intentionally blank.
此页是空白页
79
PTS-FIFEEDER-16.1
21
6
6
6
7
22
23
10
11
12
8
5
5
5
9
22
23
2
3
14
15
16
17
14
15
16
17
1
4
4
4.1

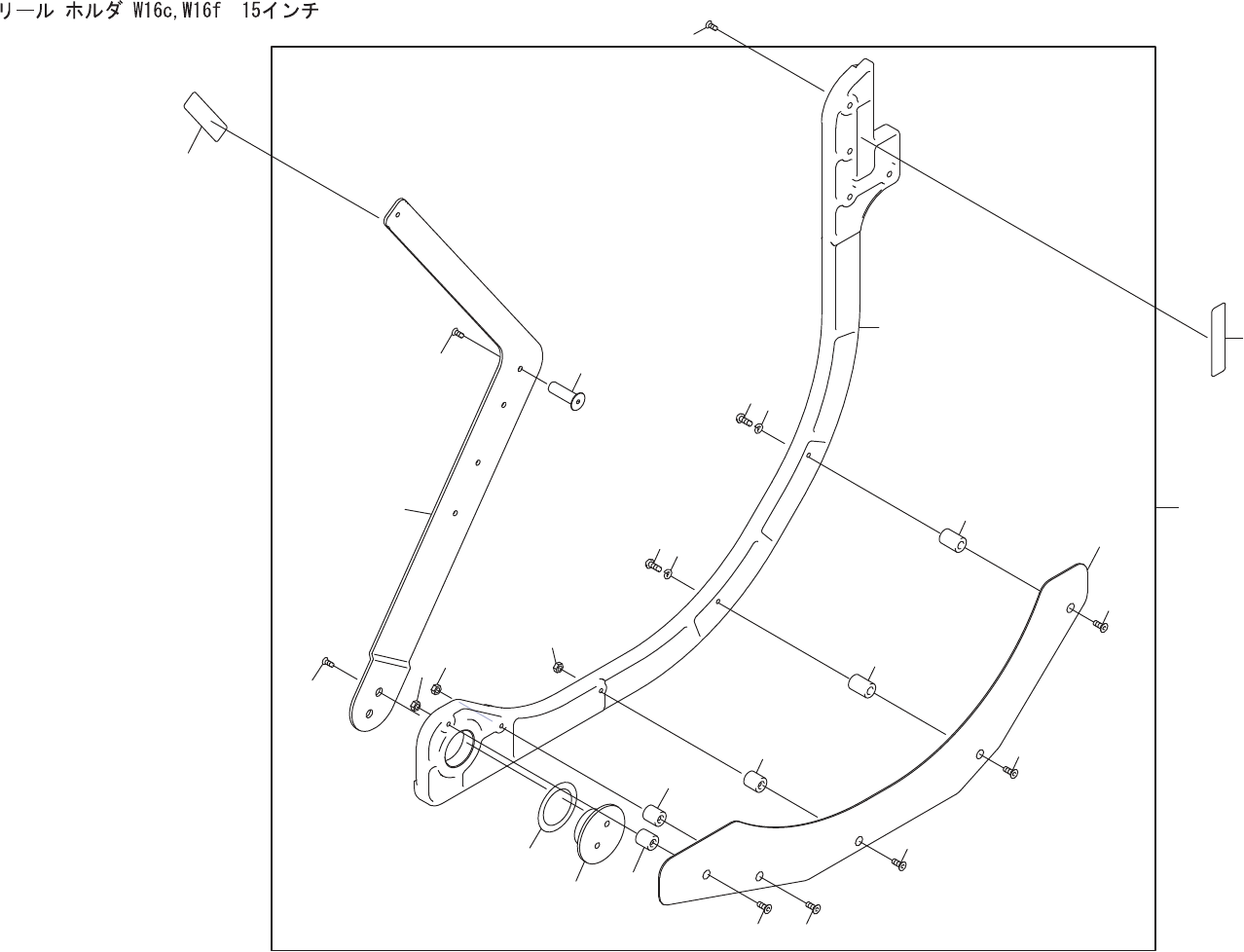

REEL HOLDER W16c,W16f 15inch
AA85118
80
PTS-FIFEEDER-16.1
REEL HOLDER W16c,W16f 15inch
リール ホルダ W16c,W16f 15インチ
AA85118
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA85118
1
HOLDER, REEL
ホルダ　リール
2
2MDLFB016901
1
HOLDER, REEL
ホルダ　リール
3
2MDLFB016800
1
RETAINER, REEL
押え　リール
4
K66262
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X022(3
ｶ
ｼﾛ
)
4.1
K66261
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X020(3
ｶ
ｼﾛ
)
5
PJ03321
3
SPACER
スペーサ
6
N10793
3
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
9
2MDLFB032700
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
11
PM45091
1
PIN, PIVOT
ピン　支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011C1
2
SPACER
スペーサ
15
K5258G
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
16
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
17
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
21
K70356
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
22
2MDLFB022000
2
SEAL, BAR CODE
シール　バーコード
W16f_unit serial number
23
PX01822
2
SEAL, BAR CODE
シール　バーコード
W16c_unit serial number
