FEEDER W24 c 2/2 フィ ーダ W2 4c 2 /2 AB10227 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 AA291 0 7 1 PIN ピン 2 K64283 1 SC REW , HEX SOCKET C O UNTER SUNK 小ネジ 六角 穴皿 M04X0 08…
J
K
L
M
J
M
L
Ref.1/
N
N
N
2
10.1
48
48
25
43
75.1
32
31
33
34
35
38
41
37
40
40
38
36
24
24.1
26
27
28
28
30
29
6
1
3
4
81
82
76
78
79
80
83
84
85
77
42
75
8
7
5
86
39
13
19
21
22
23
15
10
14
16
17
18
11
12
9
91
92
92
93
47.2
47.3
47.4
47.1
52
49
51
50
53
53
60
46
62
61
63
59
59
62
61
58
57
47
67
54
52
54
64
65
66
68
70
69
71
72
74
73
74
65
AB10227

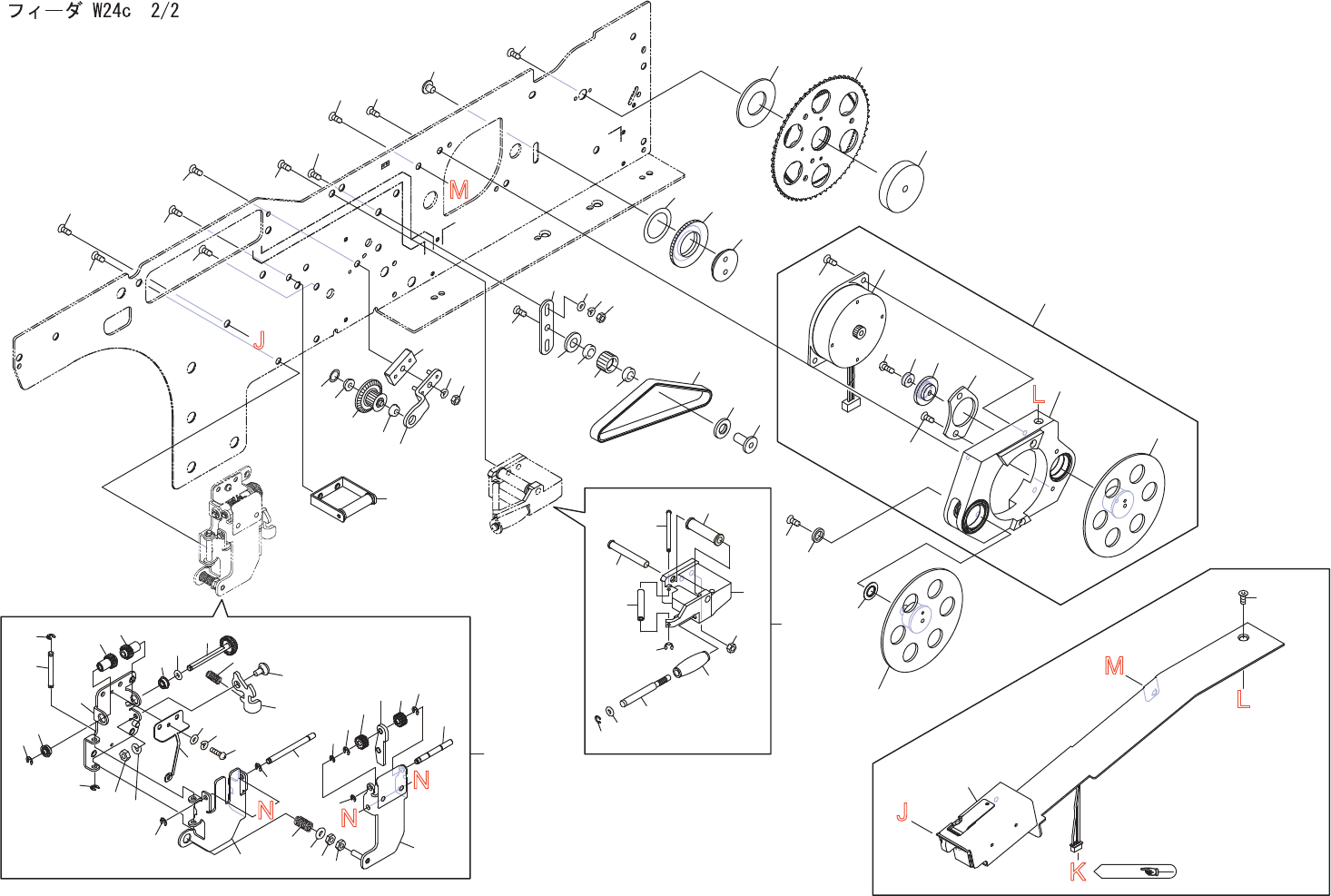

FEEDER W24c 2/2
86
PTS-FIFEEDER-16.1
FEEDER W24c 2/2
フィーダ W24c 2/2
AB10227
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA29107
1
PIN
ピン
2
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3
ｶｼﾛ
)
3
AA40E02
1
SPROCKET
スプロケット
4
PM16312
1
SPACER
スペーサ
5
PM28122
1
PIN
ピン
6
PM26901
2
BOLT
ボルト
7
PM32161
1
GEAR
ギヤ
8
PM04153
1
SPACER
スペーサ
9
2ADLFB000404
1
MOTOR, STEPPING
モータ ステッピング
10
AA35X04
1
BKT, MOTOR
ＢＫＴ モータ
10.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
11
AA01810
1
MOTOR, STEPPING
モータ ステッピング
12
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
13
AA01510
1
GEAR
ギヤ
14
PM04272
1
RETAINER, BEARING
押え ベアリング
15
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
16
AA01607
1
GEAR
ギヤ
17
PM04333
1
COLLAR
カラー
18
K5258G
1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
19
AA1BN06
1
GEAR
ギヤ
21
PM12402
1
COLLAR
カラー
22
PM03703
1
WASHER
ワッシャ
23
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
24
AA3BT02
1
BKT
ＢＫＴ
24.1
2MDLFB029500
1
SPACER
スペーサ
25
K65002
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3
ｶ
ｼﾛ
)
26
N10793
1
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
27
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
28
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
29
AA3ER04
1
GEAR
ギヤ
30
PM25491
1
SPACER
スペーサ
31
PB01671
1
PLATE
プレート
32
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
33
N10793
2
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
34
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
35
W1108D
2
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
36
PM90792
1
PIN
ピン
37
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
38
PJ00183
2
SPACER
スペーサ
39
H45732
1
BELT, TIMING
ベルト タイミング
204-2GT-6
40
H44516
2
BEARING, MINIATURE
ベアリング ミニチュア
DDL-850ZZ
41
PM60181
1
PULLEY, TIMING
プーリ タイミング
42
AA99105
1
ROLLER
ローラ
43
K5357B
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3
ｶ
ｼﾛ
)
46
2ADLFB007502
1
GEAR
ギヤ
47
2ADLFB008600
1
BKT
ＢＫＴ
47.1
2MDLFB025300
1
SCRAPER
スクレーパ
47.2
K62956
2
SCREW, C/R PAN
小ネジ ＋穴鍋
M02X002.5 0
ﾊﾞﾝ
3
ｼｭ
(
ｽﾃﾝﾚｽ
)
47.3
W1105A
2
WASHER, LOCK
ワッシャ スプリング
2M/M(
ｽﾃﾝﾚｽ
)
47.4
W1107A
2
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(
ｽﾃﾝﾚｽ
)
48
K65003
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
87
PTS-FIFEEDER-16.1
FEEDER W24c 2/2
フィーダ W24c 2/2
AB10227
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
49
2ADLFB003302
1
GEAR
ギヤ
50
PM047D1
1
SPACER
スペーサ
51
S66918
1
CIR-CLIP
サークリップ
ST-EW-2(
ｽﾃﾝﾚｽ
)
52
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
53
PM91102
2
GEAR
ギヤ
54
S66918
2
CIR-CLIP
サークリップ
ST-EW-2(
ｽﾃﾝﾚｽ
)
57
2MDLFB010201
1
PIN, PIVOT
ピン 支点
58
2MDLFB025003
1
BKT, PIVOT
ＢＫＴ 支点
59
S10190
2
CIR-CLIP
サークリップ
ST-EW-1.5(
ｽﾃﾝﾚｽ
)
60
2MDLFB004900
1
PIN
ピン
61
S66918
2
CIR-CLIP
サークリップ
ST-EW-2(
ｽﾃﾝﾚｽ
)
62
PH00751
2
GEAR
ギヤ
63
2MDLFB025401
1
SCRAPER
スクレーパ
64
2MDLFB025103
1
LEVER
レバー
65
N1076C
2
NUT, HEX
ナット 六角
M03 P=0.5 3
ｼｭ
(
ｽﾃﾝﾚｽ
)
66
W1038R
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(
ｽﾃﾝﾚｽ
)
67
2MDLFC006901
1
SPRING
スプリング
68
2MDLFB025202
1
HOOK
フック
69
2MDLFB024302
1
PIN
ピン
70
W1021C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(
ｽﾃﾝﾚｽ
)
71
N10761
1
NUT, HEX
ナット 六角
M03(
ｽﾃﾝﾚｽ
)
72
2MDLFB014001
1
SPRING
スプリング
73
2MDLFB010300
1
PIN, PIVOT
ピン 支点
74
S66918
2
CIR-CLIP
サークリップ
ST-EW-2(
ｽﾃﾝﾚｽ
)
75
AA0CC09
1
BKT, ROLLER
ＢＫＴ ローラ
75.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
76
PH02171
1
BKT, ROLLER
ＢＫＴ ローラ
77
PJ03973
1
ROLLER
ローラ
78
PM41952
1
PIN
ピン
79
S1003E
1
CIR-CLIP
サークリップ
ST-EW-3(3
ｶ
ｼﾛ
)
80
W1040S
1
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｸﾛ
)
81
PM42031
1
PIN
ピン
82
PJ01053
1
ROLLER
ローラ
83
PJ01065
1
ROLLER
ローラ
84
PM0KRW0
1
PIN
ピン
85
N10812
2
NUT, HEX
ナット 六角
M03 3
ｼｭ
(3
ｶｸﾛ
)
86
S1003C
1
CIR-CLIP
サークリップ
ST-EW-1.2(3
ｶ
ｼﾛ
)
91
2ADLFB002105
1
BKT, SENSOR
ＢＫＴ センサ
92
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
93
K70355
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
