PTS-FIFEEDER-16.1. - 第90页
2 21 3 5 14 6 5 5 6 16 17 14 15 16 17 7 22 9 10 11 12 8 22 1 15 4 4 4 16 REEL HOLDER W24c 15inch AA85216 90 PTS-FIFEEDER-16.1
This page is intentionally blank.
此页是空白页
89
PTS-FIFEEDER-16.1
2
21
3
5
14
6
5
5
6
16
17
14
15
16
17
7
22
9
10
11
12
8
22
1
15
4
4
4
16

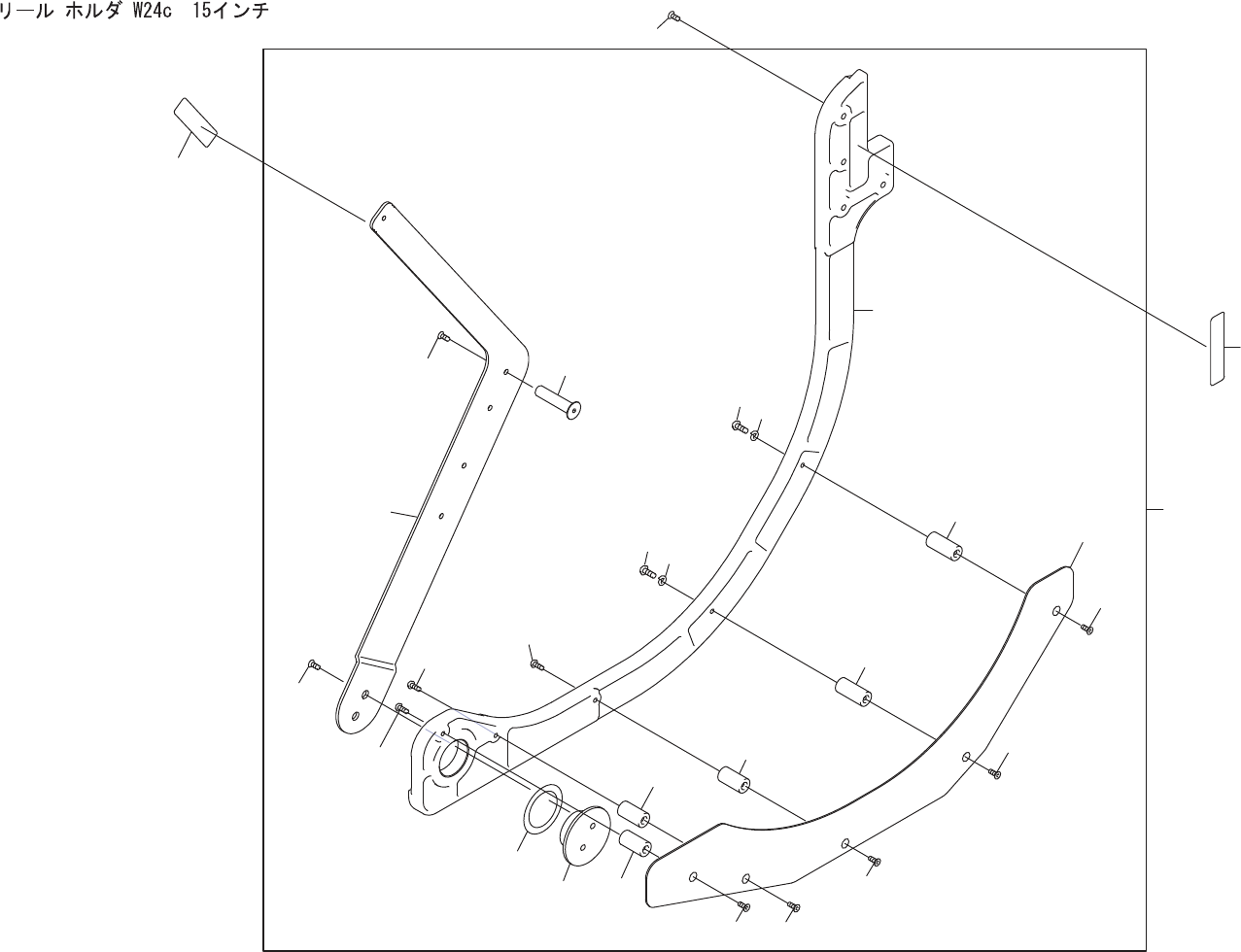

REEL HOLDER W24c 15inch
AA85216
90
PTS-FIFEEDER-16.1
REEL HOLDER W24c 15inch
リール ホルダ W24c 15インチ
AA85216
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA85216
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016901
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
5
PM32261
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3
ｶ
ｼﾛ
)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3
ｶｼﾛ
)
9
2MDLFB032800
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011D1
2
SPACER
スペーサ
W24
ﾎﾙﾀﾞｰﾘｰﾙﾖｳ
15
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
16
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
17
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
21
2MDLFB026600
4
BOLT
ボルト
22
PX01832
2
SEAL, BAR CODE
シール バーコード
unit serial number
91
PTS-FIFEEDER-16.1
